机型号8075~8155

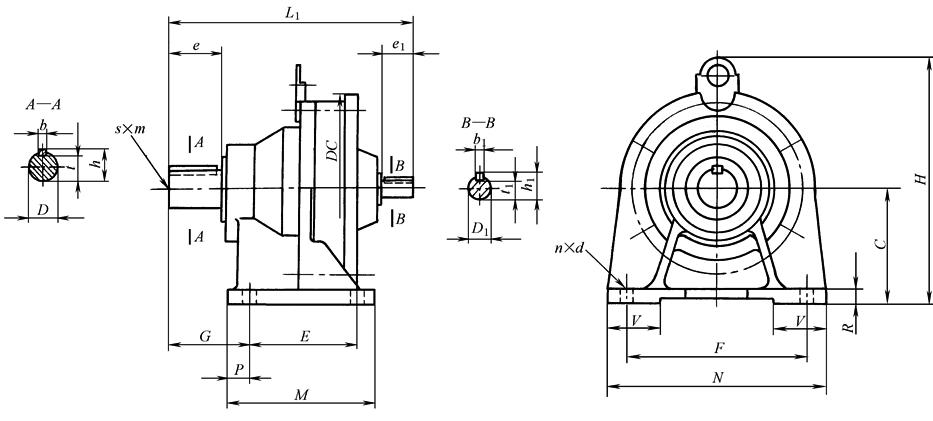

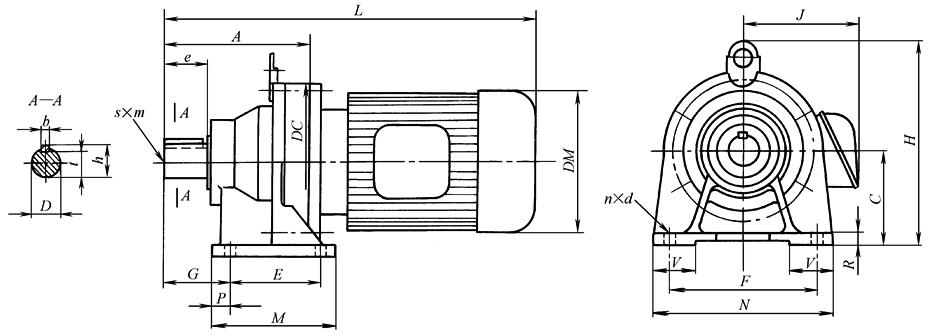

一级卧式直连型(XWD型)和双轴型(XW型)减速器外形、安装尺寸 XWD型(机型号8075~8155) XW型(机型号8075~8155)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
机 型 号	XWD型		XWD型                    XW型																		XW型
	A	DC	C	E	F	M	N	G	P	H	R	V	n	d	输出端						输入端					DC	L1	质量 /kg
															D (h6)	e	b	t	h	s×m	D1 (h6)	e1	b1	t1	h1
8075	92	110	80	60	120	84	144	41	12	138	10	35	4	9	14	25	5	11	16	—	12	25	4	9.5	13.5	110	145	5
8085	98	110	80	60	120	84	144	47	12	138	10	35	4	9	18	30	6	14.5	20.5	—	12	25	4	9.5	13.5	110	151	5
8095	142	150	100	90	150	130	180	60	15	207	12	40	4	11	28	35	8	24	31	—	15	25	5	12	17	150	202	11
8105	156	150	100	90	150	135	180	60	15	207	12	40	4	11	28	35	8	24	31	—	15	25	5	12	17	150	208	13
8115	192	204	120	115	190	155	230	82	20	257	15	55	4	14	38	55	10	33	41	—	18	35	6	14.5	20.5	204	259	24
8125	192	204	140	115	190	155	230	82	20	277	15	60	4	14	38	55	10	33	41	—	18	35	6	14.5	20.5	204	259	25
8130	240	230	150	145	290	195	330	100	25	300	22	65	4	18	50	70	14	44.5	53.5	M10×18	22	40	6	18.5	24.5	230	321	43
8135	240	230	150	145	290	195	330	100	25	300	22	65	4	18	50	70	14	44.5	53.5	M10×18	22	40	6	18.5	24.5	230	321	43
8145	260	230	150	145	290	195	330	120	25	300	22	65	4	18	50	90	14	44.5	53.5	M10×18	22	40	6	18.5	24.5	230	341	44
8155	260	230	160	145	290	195	330	120	25	310	22	70	4	18	50	90	14	44.5	53.5	M10×18	22	40	6	18.5	24.5	230	341	46
注：1．XWD型减速器的DM、J、L尺寸及质量见表2。 2．润滑脂润滑。

表2　　　　　　　　　　　　　　　　　　　　　　　XWD型(机型号8075~8155)减速器外形尺寸
功 率 /kW	尺 寸 /mm	机 型 号
		8075	8085	8095	8105	8115	8125	8130	8135	8145	8155
0.09	DM	128	128	128
	J	120	120	120
	L	280	289	333
	质量/kg	10	10	18
0.18	DM	130	130	130	130
	J	100	100	100	100
	L	340	349	390	391
	质量/kg	11	11	19	23
0.37	DM		140	140	140	140
	J		125	125	125	125
	L		344	388	391	423
	质量/kg		20	24	28	44
0.55	DM			175	175	175
	J			160	160	160
	L			422	436	468
	质量/kg			25	30	45
0.75	DM			175	175	175	175	175	175	175
	J			160	160	160	160	160	160	160
	L			422	436	468	468	523	523	543
	质量/kg			25	31	45	46	59	59	60
1.1	DM				195	195		195	195
	J				170	170		170	170
	L				477	484		528	528
	质量/kg				37	50		70	70
1.5	DM				195	195	195	195	195	195	195
	J				170	170	170	170	170	170	170
	L				471	503	503	558	558	578	578
	质量/kg				40	54	55	70	70	71	73
2.2	DM				215	215	215	215	215	215	215
	J				185	185	185	185	185	185	185
	L				514	543	543	598	598	618	618
	质量/kg				50	63	64	78	78	79	82
3	DM					215	215	215	215	215	215
	J					185	185	185	185	185	185
	L					543	543	598	598	618	618
	质量/kg					64	65	78	78	79	82
4	DM					240	240	240	240	240	240
	J					195	195	195	195	195	195
	L					568	568	623	623	643	643
	质量/kg					68	69	101	101	102	104
5.5	DM						275	275	275	275	275
	J						215	215	215	215	215
	L						624	678	678	698	698
	质量/kg						77	112	112	113	115
7.5	DM							275	275	275	275
	J							215	215	215	215
	L							713	713	733	733
	质量/kg							112	112	113	115
11	DM										335
	J										265
	L										756
	质量/kg										153
注：表中所列尺寸及质量是以Y型及YA型电机为基准，选用其他型式电机时，请与制造厂连系。
