ZC₁蜗杆的基本齿廓

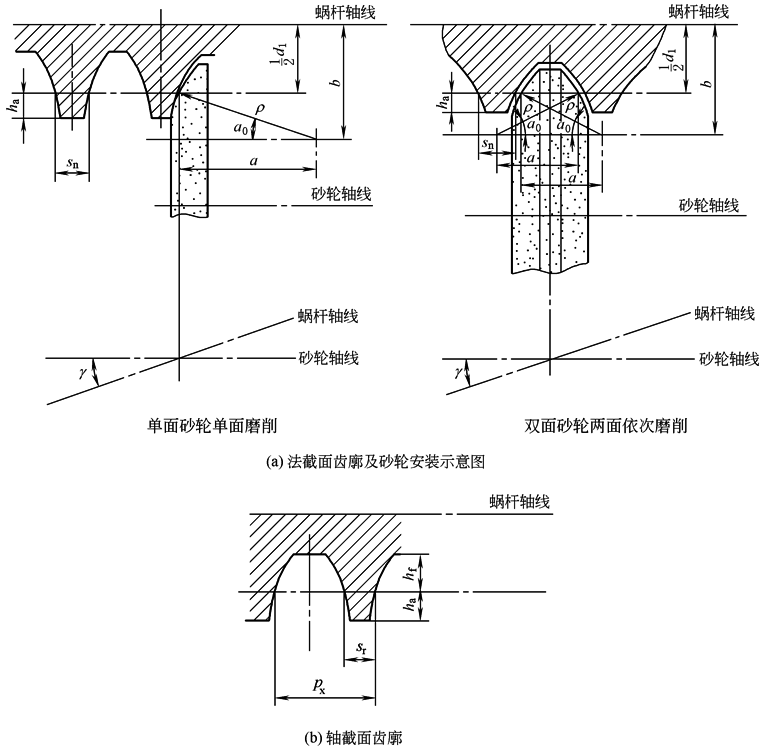

蜗杆法截面齿廓为基本齿廓，圆环面砂轮包络成形，在法截面和轴截面内的尺寸参数应符合下图的规定

Z_C1蜗杆的基本齿廓

砂轮轴线与蜗杆轴线的公垂线，对单面砂轮单面磨削通过蜗杆齿廓分圆点；对双面砂轮两面依次磨削通过砂轮对称中心平面

砂轮轴线与蜗杆轴线的轴交角等于蜗杆分度圆柱导程角γ。砂轮轴截面产形角α₀＝23°±0.5°，砂轮圆弧中心坐标a＝ρcosα₀，

砂轮轴截面圆弧半径ρ，当m≤10时，ρ＝(5.5~6.0)m；当m＞10时，ρ＝(5~5.5)m，小模数取大系数

Z_C1蜗杆的基本尺寸和参数见表Z_C1蜗杆基本尺寸和参数。Z_C1蜗杆蜗轮啮合参数搭配见表Z_C1蜗杆蜗轮啮合参数搭配
