双圆弧齿轮的基本齿廓(GB/T 12759—1991)

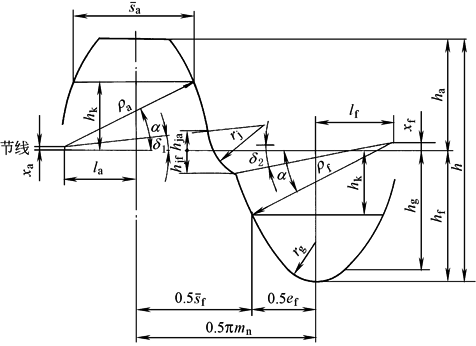

GB/T 12759—1991标准规定了双圆弧齿轮基本齿条在法平面内的齿廓。齿廓图形及参数见表1，侧隙见表2

α—压力角；h—全齿高；

ha—齿顶高；hf—齿根高；

ρa—凸齿齿廓圆弧半径；

ρf—凹齿齿廓圆弧半径；

xa—凸齿齿廓圆心移距量；

xf—凹齿齿廓圆心移距量；

la—凸齿齿廓圆心偏移量；

lf—凹齿齿廓圆心偏移量；

—凸齿接触点处弦齿厚；

hk—接触点到节线的距离；

hja—过渡圆弧和凸齿圆弧的切点到节线的距离；

hjf—过渡圆弧和凹齿圆弧的交点到节线的距离；

ef—凹齿接触点处槽宽；

—凹齿接触点处弦齿厚；

δ1—凸齿工艺角；δ2—凹齿工艺角；

rj—过渡圆弧半径；rg—齿根圆弧半径；

hg—齿根圆弧和凹齿圆弧的切点到节线的距离

表1　　　　　　　　　　　　　　　双圆弧齿轮基本齿廓参数(摘自GB/T 12759—1991)

法向模数

mn

/mm

基本齿廓的参数

α

h*

ha*

hf*

ρa*

ρf*

xa*

xf*

la*

hk*

1.5～3

24°

2

0.9

1.1

1.3

1.420

0.0163

0.0325

0.6289

1.1173

0.5450

＞3～6

24°

2

0.9

1.1

1.3

1.410

0.0163

0.0285

0.6289

1.1173

0.5450

＞6～10

24°

2

0.9

1.1

1.3

1.395

0.0163

0.0224

0.6289

1.1173

0.5450

＞10～16

24°

2

0.9

1.1

1.3

1.380

0.0163

0.0163

0.6289

1.1173

0.5450

＞16～32

24°

2

0.9

1.1

1.3

1.360

0.0163

0.0081

0.6289

1.1173

0.5450

＞32～50

24°

2

0.9

1.1

1.3

1.340

0.0163

0.0000

0.6289

1.1173

0.5450

法向模数

mn

/mm

基本齿廓的参数

lf*

hja*

hjf*

ef*

δ1

δ2

rj*

rg*

hg*

1.5～3

0.7086

0.16

0.20

1.1773

1.9643

6°20'52"

9°25'31"

0.5049

0.4030

0.9861

＞3～6

0.6994

0.16

0.20

1.1773

1.9643

6°20'52"

9°19'30"

0.5043

0.4004

0 .9883

＞6～10

0.6957

0.16

0.20

1.1573

1.9843

6°20'52"

9°10'21"

0.4884

0.3710

1.0012

＞10～16

0.6820

0.16

0.20

1.1573

1.9843

6°20'52"

9°0'59"

0.4877

0.3663

1.0047

＞16～32

0.6638

0.16

0.20

1.1573

1.9843

6°20'52"

8°48'11"

0.4868

0.3595

1.0095

＞32～50

0.6455

0.16

0.20

1.1573

1.9843

6°20'52"

8°35'01"

0.4858

0.3520

1.0145

注：表中带*号者，是指该尺寸与法向模数mn的比值，例如：h*＝h/mn；ρa*＝ρa/mn等。

表2　　　　　　　　　　　　　　　　　　　　　　　　　侧隙

法向模数mn/mm

1.5～3

＞3～6

＞6～10

＞10～16

＞16～32

＞32～50

侧隙j

0.06mn

0.06mn

0.04mn

0.04mn

0.04mn

0.04mn

双圆弧齿轮齿廓参数计算公式：

如果标准齿廓不能满足设计和使用要求，可以依据上述计算公式设计新的非标齿廓。需要指出的是，齿廓设计对承载能力和传动质量影响很大。标准齿廓的制订，是经过了设计计算、光弹试验、台架承载能力试验、工业使用验证、多种方案反复论证，并经历了统一齿形、JB 4021—1981齿形，才确定了现行的基本齿廓国家标准。经20多年的工业使用实践，证明该基本齿廓是可靠的、经济实用的。设计非标齿廓一定要持科学的严肃认真的态度
