单圆弧齿轮的滚刀齿形

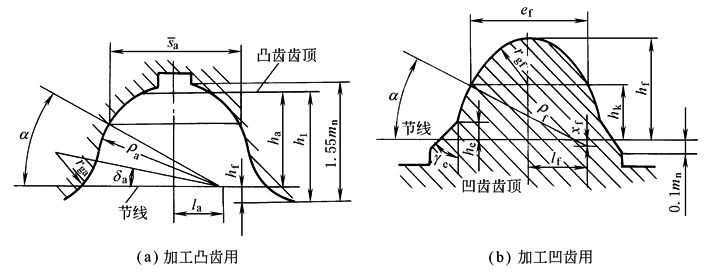

圆弧齿轮的基本齿廓圆弧齿轮的基本齿廓是指基本齿条(或齿条形刀具)在法平面内的齿廓。按基本齿廓标准制成的刀具(如滚刀)，用同一种模数的滚刀可以加工不同齿数和不同螺旋角的齿轮。所以，实际使用的圆弧齿轮都是法面圆弧齿轮，法面圆弧齿轮传动的基本原理和端面圆弧齿轮相同，但加工方便 JB 929—1967规定了单圆弧齿轮滚刀法面齿形的标准。滚刀法面齿形及其参数见下表 (单)圆弧齿轮滚刀法面齿形参数(摘自JB 929—1967)
参数名称	代号	加工凸齿	加工凹齿
		mn＝2～30mm	mn＝2～6mm	mn＝7～30mm
压力角	α	30°	30°	30°
接触点离节线高度	hk	0.75mn	0.75mn	0.75mn
齿廓圆弧半径	ρa，ρf	1.5mn	1.65mn	1.55mn+0.6
齿顶高	ha	1.2mn	0	0
齿根高	hf	0.3mn	1.36mn	1.36mn
全齿高	h	1.5mn	1.36mn	1.36mn
齿廓圆心偏移量	la，lf	0.529037mn	0.6289mn	0.5523mn+0.5196
齿廓圆心移距量	xa，xf	0	0.075mn	0.025mn+0.3
接触点处齿厚		1.54mn	1.5416mn	1.5616mn
接触点处槽宽	ea，ef	1.6016mn	1.60mn	1.58mn
接触点处侧隙	j	—	0.06mn	0.04mn
凹齿齿顶倒角高度	he	—	0.25mn	0.25mn
凹齿齿顶倒角	γe	—	30°	30°
凸齿工艺角	δa	8°47'34"	—	—
齿根圆弧半径	rg	0.6248mn	0.6227mn
注：JB 929—1967标准已于1994年废止，现在没有新的单圆弧圆柱齿轮基本齿廓标准，有的工厂老产品中仍在使用JB 929—1967齿形，所以将其齿形和参数列出供查阅。
