齿轮与齿条传动的几何计算
项目			代号	计 算 公 式 及 说 明
				直 齿	斜 齿
分度圆直径与齿条运动速度的关系
分度圆直径			d	d1＝mz1
齿顶高			ha
齿根高			hf
齿高			h	h1＝ha1+hf1 h2＝ha2+hf2	h1＝ha1+hf1 h2＝ha2+hf2
齿顶圆直径			da	da1＝d1+2ha1	da1＝d1+2ha1
齿根圆直径			df	df1＝d1-2hf1	df1＝d1-2hf1
齿距			p	p＝πm	pn＝πmn pt＝πmt
齿轮中心到齿条基准线距离			H
基圆直径			db	db1＝d1cosα	db1＝d1cosαt
齿顶圆压力角			αa
重 合 度	端面 重合度	计 算 法	εα
		查 图 法		εα＝(1+x1)εα1+εα2	εα＝(1+xn1)εα1+εα2
				查图1，εα2按xn1和β查图2
	纵向重合度		εβ	εβ＝0
	总重合度		εγ	εγ＝εα	εγ＝εα+εβ
当量齿数			zv

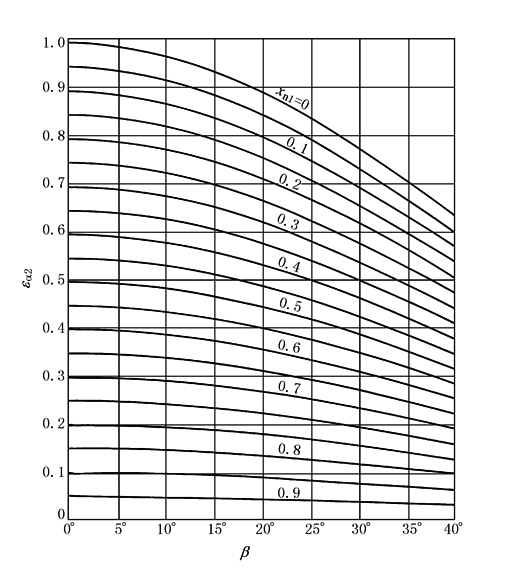

注：1.表中的公式是按变位齿轮给出的，对标准齿轮，将x1(或xn1)＝0代入即可。 2.n1—— 齿轮转速，r/min；υ—— 齿条速度，m/s。 图1  外啮合标准齿轮传动和高变位齿轮传动的端面 重合度εα(α＝αn＝20°、ha*＝han*＝1) 注：使用方法如下。 1.标准齿轮(ha1＝ha2＝mn)：按z1和β查出εα1，按z2和β查出εα2，εα＝εα1+εα2。 2.高变位齿轮[ha1＝(1+xn1)mn、ha2＝(1-xn1)mn]：按和β查出εα1，按和β查出εα2， εα＝(1+xn1)εα1+(1-xn1)εα2 图2  齿轮齿条传动的部分端面重合度 εα2(α＝αn＝20°、ha*＝han*＝1)
