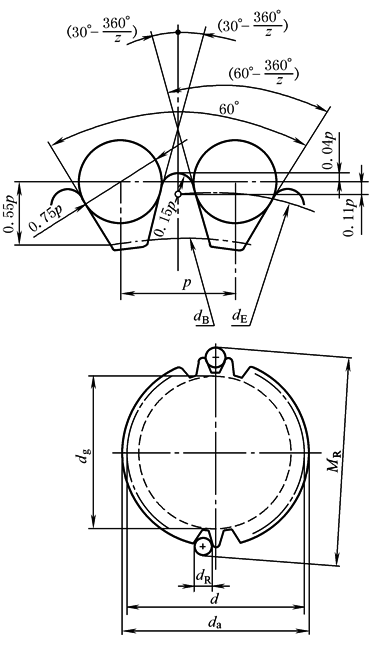

节距p≥9.52mm链轮的齿形尺寸以及直径尺寸、测量尺寸
名 称	单位	计 算 公 式
链轮节距p	mm	与配用链条相同
链轮齿数z		由表齿形链传动计算内容和步骤确定
齿顶圆弧中心圆直径dE
工作面的基圆直径dB
分度圆直径d
跨柱测量距MR		偶数齿 奇数齿
跨柱直径dR

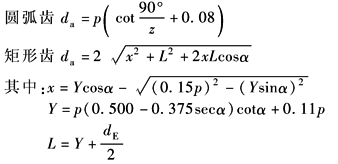

齿顶圆直径da
导槽圆的最大直径dgmax
齿形角α	(°)
注：1.链轮齿顶可以是圆弧形或者是矩形(车制)。 2.工作面以下的齿根部形状可随刀具形状有所不同。 3.表中主要公式数值由表节距p＝1mm链轮的数表(表中数据为p＝1mm的数据)换算。
