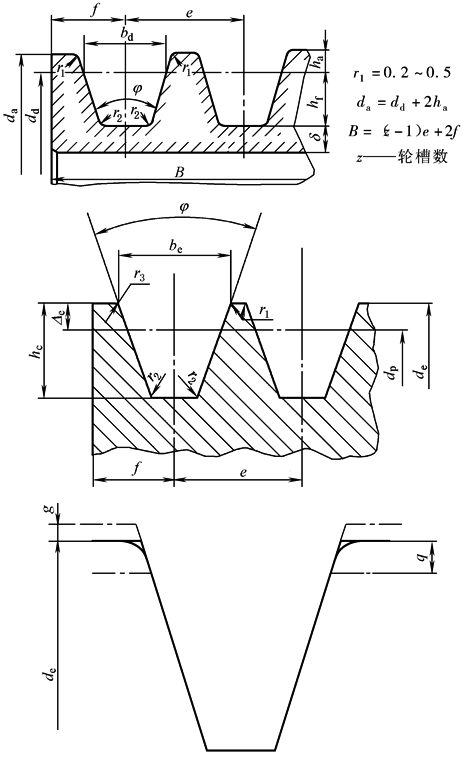

轮槽截面尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
普通V 带轮和 窄V带 轮(基 准宽 度制) (摘自 GB/T 10412 —2002)	槽 型			基准 宽度 bd	ha min		hf min		槽间距e							f min	δ min	r2		dd min		带轮槽角φ/(°)±0.5°
	普通V 带轮	窄V 带轮							基本 值		极限 偏差			累积 极限 偏差								32		34		36		38
																						基准直径dd
	Y	—		5.3	1.6		4.7		8		±0.3			±0.6		6	5	0.5～ 1.0		20		≤60		—		＞60		—
	Z	SPZ		8.5	2		7 9		12		±0.3			±0.6		7	5.5			50 63		—		≤80		—		＞80
	A	SPA		11	2.75		8.7 11		15		±0.3			±0.6		9	6			75 90		—		≤118		—		＞118
	B	SPB		14	3.5		10.8 14		19		±0.4			±0.8		11.5	7.5			125 140		—		≤190		—		＞190
	C	SPC		19	4.8		14.3 19		25.5		±0.5			±1		16	10	1.0～ 1.6		200 224		—		≤315		—		＞315
	D	—		27	8.1		19.9		37		±0.6			±1.2		23	12	1.6～ 2.0		355		—		—		≤475		＞475
	E	—		32	9.6		23.4		44.5		±0.7			±1.4		28	15			500		—		—		≤600		＞600
窄V带 轮(有 效宽 度制) (摘自 GB/T 10413 —2002)	槽型	有效 宽度 be	槽顶 最大 增量 g			槽顶 弧最 大深 度q		有效 线差 Δe		槽深 hc min		槽间距e					轮槽 与端 面距 离f min	r3	de min		带轮槽角φ/(°)±0.5°
												基本 值	极限 偏差		累积 极限 偏差						36		38		40		42
																					基准直径de
	9N/J	8.9	0.2			0.3		0.6		8.9		10.3	±0.25		±0.5		9	1～2	67		de≤90		90＜de ≤150		150＜de ≤300		de＞300
	15N/J	15.2	0.25			0.4		1.3		15.2		17.5	±0.25		±0.5		13	2～3	180		—		de≤250		250＜de ≤400		de＞400
	25N/J	25.4	0.3			0.5		2.5		25.4		28.6	±0.4		±0.8		19	3～5	315		—		de≤400		400＜de ≤560		de＞560
注：1.表中δ、r1、r2及r3尺寸标准中未作规定，仅供设计参考。 2.Δe能够趋近于零。 3.轮槽截面直边尺寸应不小于de-2q。
