缠绕式垫片型式、代号及标记(GB/T 4622.1—2003) |
||||||||||
|
垫片型式代号 |
定位环材料 |
金属带材料 |
填充带材料 |
内环 |
||||||
|
型式 |
代号 |
适用法兰密 封面形式 |
名称 |
代号 |
名称 |
代号 |
名称 |
代号 |
名称 |
代号 |
|
基本型 |
A |
榫槽面 |
无定位环 |
0 |
0Cr13 |
1 |
石棉 |
1 |
无内环 |
0 |
|
带内环型 |
B |
凹凸面 |
低碳钢 |
1 |
0Cr18Ni9 |
2 |
柔性石墨 |
2 |
低碳钢 |
1 |
|
带定位环型 |
C |
平面(FF型) |
0Cr18Ni9 |
2 |
0Cr17Ni12Mo2 |
3 |
聚四氟乙烯 |
3 |
0Cr18Ni9 |
2 |
|
带内环和 定位环型 |
D |
突面(RF型) |
|
|
00Cr17Ni14Mo2 |
4 |
非石棉纤维 |
4 |
0Cr17Ni12Mo2Ti |
3 |
|
|
|
|
|
|
0Cr25Ni20 |
5 |
热陶瓷纤维 |
5 |
00Cr17Ni14Mo2 |
4 |
|
|
|
0Cr18Ni10Ti |
6 |
|
|
0Cr25Ni20 |
5 |
|||
|
|
|
0Cr18Ni12Mo2Ti |
7 |
|
|
0Cr18Ni10Ti |
6 |
|||
|
|
|
00Cr19Ni10 |
8 |
|
|
0Cr18Ni12Mo2Ti |
7 |
|||
|
|
|
|
|
|
|
00Cr19Ni10 |
8 |
|||
|
其他 |
9 |
其他 |
9 |
其他 |
9 |
其他 |
9 |
|||
|

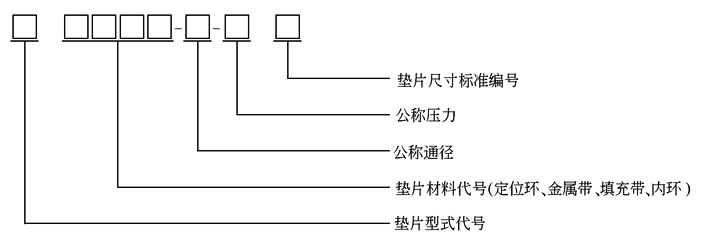

注：1.垫片材料由制造商根据工作条件选择，因此用户有责任在询价单中详细说明工作条件。 2.其余材料可由用户指定代号。 标记方法：
标记示例： 1)垫片型式为带内环和定位环型；定位环材料为低碳钢、金属带材料为0Cr18Ni9、填充带材料为柔性石墨、内环材料为0Cr18Ni9；公称通径为150mm；公称压力为4.0MPa；垫片尺寸标准GB/T 4622.2—2003，标记为 缠绕垫 D 1222-DN150-PN40 GB/T 4622.2—2003 2)垫片型式为基本型；金属带材料为0Cr18Ni9、填充带材料为柔性石墨；公称通径为150mm；公称压力为4.0MPa；垫片尺寸标准GB/T 4622.2—2003，标记为 缠绕垫 A 0220-DN150-PN40 GB/T 4622.2—2003 |
||||||||||
