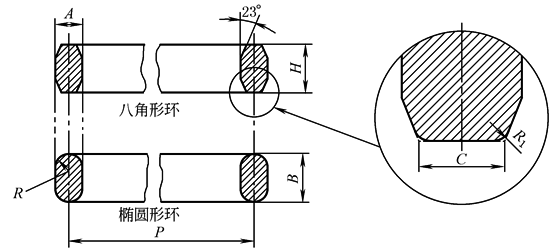

钢制管法兰用金属环垫(GB/T 9128—2003)　　　　　　　　　　　　　　　　　　　　　　　　mm

R＝A/2

R₁＝1.6mm(A≤22.3mm)

R₁＝2.4mm(A＞22.3mm)

标记示例：环号为20，材料为0Cr19Ni9的八角形金属环垫片，标记为八角垫　R.20-0Cr19Ni9　GB/T 9128—2003

公称通径DN

环号

平均节径

P

环宽

A

环高

八角形环的平面宽度

C

公称压力PN/MPa

椭圆形

B

八角形

H

20

20，110

150

260

420

—

15

—

—

—

R.11

34.13

6.35

11.11

9.53

4.32

—

—

15

15

—

R.12

39.69

7.94

14.29

12.70

5.23

—

20

—

—

15

R.13

42.86

7.94

14.29

12.70

5.23

—

—

20

20

—

R.14

44.45

7.94

14.29

12.70

5.23

25

—

—

—

—

R.15

47.63

7.94

14.29

12.70

5.23

—

25

25

25

20

R.16

50.80

7.94

14.29

12.70

5.23

32

—

—

—

—

R.17

57.15

7.94

14.29

12.70

5.23

—

32

32

32

25

R.18

60.33

7.94

14.29

12.70

5.23

40

—

—

—

—

R.19

65.09

7.94

14.29

12.70

5.23

—

40

40

40

—

R.20

68.26

7.94

14.29

12.70

5.23

—

—

—

—

32

R.21

72.24

11.11

17.46

15.88

7.75

50

—

—

—

—

R.22

82.55

7.94

14.29

12.70

5.23

—

50

—

—

40

R.23

82.55

11.11

17.46

15.88

7.75

—

—

50

50

—

R.24

95.25

11.11

17.46

15.88

7.75

65

—

—

—

—

R.25

101.60

7.94

14.29

12.70

5.23

—

65

—

—

50

R.26

101.60

11.11

17.46

15.88

7.75

—

—

65

65

—

R.27

107.95

11.11

17.46

15.88

7.75

—

—

—

—

65

R.28

111.13

12.70

19.05

17.47

8.66

80

—

—

—

—

R.29

114.30

7.94

14.29

12.70

5.23

—

80^①

—

—

—

R.30

117.48

11.11

17.46

15.88

7.75

—

80^②

80

—

—

R.31

123.83

11.11

17.46

15.88

7.75

—

—

—

—

80

R.32

127.00

12.70

19.05

17.46

8.66

—

—

—

80

—

R.35

136.53

11.11

17.46

15.88

7.75

100

—

—

—

—

R.36

149.23

7.94

14.29

12.70

5.23

—

100

100

—

—

R.37

149.23

11.11

17.46

15.88

7.75

—

—

—

—

100

R.38

157.16

15.88

22.23

20.64

10.49

—

—

—

100

—

R.39

161.93

11.11

17.46

15.88

7.75

125

—

—

—

—

R.40

171.45

7.94

14.29

12.70

5.23

—

125

125

—

—

R.41

180.98

11.11

17.46

15.88

7.75

—

—

—

—

125

R.42

190.50

19.05

25.40

23.81

12.32

150

—

—

—

—

R.43

193.68

7.94

14.29

12.70

5.23

—

—

—

125

—

R.44

193.68

11.11

17.46

15.88

7.75

—

150

150

—

—

R.45

211.14

11.11

17.46

15.88

7.75

—

—

—

150

—

R.46

211.14

12.70

19.05

17.46

8.66

—

—

—

—

150

R.47

228.60

19.05

25.40

23.81

12.32

200

—

—

—

—

R.48

247.65

7.94

14.29

12.70

5.23

—

200

200

—

—

R.49

269.88

11.11

17.46

15.88

7.75

—

—

—

200

—

R.50

269.88

15.88

22.23

20.64

10.49

—

—

—

—

200

R.51

279.40

22.23

28.58

26.99

14.81

250

—

—

—

—

R.52

304.80

7.94

14.29

12.70

5.23

—

250

250

—

—

R.53

323.85

11.11

17.46

15.88

7.75

—

—

—

250

—

R.54

323.85

15.88

22.23

20.64

10.49

—

—

—

—

250

R.55

342.90

28.58

36.51

34.93

19.81

300

—

—

—

—

R.56

381.00

7.94

14.29

12.70

5.23

—

300

300

—

—

R.57

381.00

11.11

17.46

15.88

7.75

—

—

—

300

—

R.58

381.00

22.23

28.58

26.99

14.81

350

—

—

—

—

R.59

396.88

7.94

14.29

12.70

5.23

—

—

—

—

300

R.60

406.40

31.75

39.69

38.10

22.33

—

350

—

—

—

R.61

419.10

11.11

17.46

15.88

7.75

—

—

350

—

—

R.62

419.10

15.88

22.23

20.64

10.49

—

—

—

350

—

R.63

419.10

25.40

33.34

31.75

17.30

400

—

—

—

—

R.64

454.03

7.94

14.29

12.70

5.23

—

400

—

—

—

R.65

469.90

11.11

17.46

15.88

7.75

—

—

400

—

—

R.66

469.90

15.88

22.23

20.64

10.49

—

—

—

400

—

R.67

469.90

28.58

36.51

34.93

19.81

450

—

—

—

—

R.68

517.53

7.94

14.29

12.70

5.23

—

450

—

—

—

R.69

533.40

11.11

17.46

15.88

7.75

—

—

450

—

—

R.70

533.40

19.05

25.40

23.81

12.32

—

—

—

450

—

R.71

533.40

28.58

36.51

34.93

19.81

500

—

—

—

—

R.72

558.80

7.94

14.29

12.70

5.23

—

500

—

—

—

R.73

584.20

12.70

19.05

17.46

8.66

—

—

500

—

—

R.74

584.20

19.05

25.40

23.81

12.32

—

—

—

500

—

R.75

584.20

31.75

36.69

38.10

22.33

—

550

—

—

—

R.81

635.00

14.29

—

19.10

9.60

—

650

—

—

—

R.93

749.30

19.10

—

23.80

12.30

—

700

—

—

—

R.94

800.10

19.10

—

23.80

12.30

—

750

—

—

—

R.95

857.25

19.10

—

23.80

12.30

—

800

—

—

—

R.96

914.40

22.20

—

27.00

14.80

—

850

—

—

—

R.97

965.20

22.20

—

27.00

14.80

—

900

—

—

—

R.98

1022.35

22.20

—

27.00

14.80

—

—

—

—

—

R.100

749.30

28.60

—

34.90

19.80

—

—

650

—

—

R.101

800.10

31.70

—

38.10

22.30

—

—

700

—

—

R.102

857.25

31.70

—

38.10

22.30

—

—

750

—

—

R.103

914.40

31.70

—

38.10

22.30

—

—

800

—

—

R.104

965.20

34.90

—

41.30

24.80

—

—

850

—

—

R.105

1022.35

34.90

—

41.30

24.80

600

—

900

—

—

R.76

673.10

7.94

14.29

12.70

5.23

—

600

—

—

—

R.77

692.15

15.88

22.23

20.64

10.49

—

—

600

—

—

R.78

692.15

25.40

33.34

31.75

17.30

—

—

—

600

—

R.79

692.15

34.93

44.45

41.28

24.82

① 仅适用于环连接密封面对焊环带颈松套钢法兰。

② 用于除对焊环带颈松套钢法兰以外的其他法兰。

注：1.环垫材料及适用范围如下：

材料牌号	软铁	08或10	0Cr13	00Cr17Ni14Mo2	0Cr19Ni9
最高使用温度/℃	450	450	540	450	600

2.软铁的化学成分(质量分数)如下：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　%

C	Si	Mn	P	S
＜0.05	＜0.04	＜0.6	＜0.35	＜0.04

3.环垫的材料硬度值应比法兰材料硬度值低30~40HBS，其最高硬度值如下：

环垫材料	软铁	08或10	0Cr13	00Cr17Ni14Mo2	0Cr19Ni9
最软硬度值　HBS	90	120	160	150	160

4.环垫尺寸的极限偏差如下：

代号	P	A	H	C	角度23°	r
极限偏差	±0.18	±0.2	±0.4	±0.2	±0.5°	±0.4

只要环垫的任意两点的高度差不超过0.4mm，环垫高度H 的极限偏差可为 +1.2mm。

5.环垫密封面(八角形垫的斜面、椭圆垫圆弧面)的表面粗糙度不大于R_a1.6μm。
