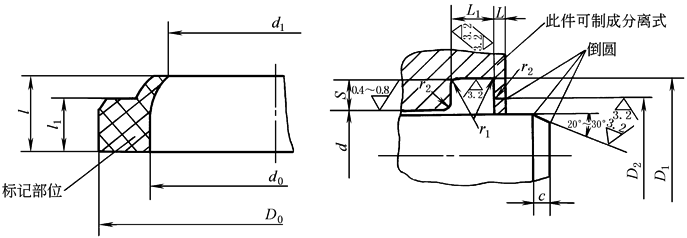

气缸活塞杆用J型防尘圈(JB/T 6657—1993)　　　　　　　　　　　　　　　　　　　　　　　　　　mm
适用范围：以压缩空气为介质、温度-20~80℃、压力小于等于1.6MPa的气缸。 材料：聚氨酯橡胶(HG/T 2810Ⅱ类材料)，见表往复运动密封圈材料 标记示例：d＝50mm，D1＝60.5mm，L1＝6mm的J型防尘圈，标记为 防尘圈　J50×60.5×6　JB/T 6657—1993
d (f 9)	防　尘　圈										沟　　　槽
	D0		d0		d1		l		l1		D1				L ≥	S	c ≥	r1，r2 ≤
	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差
6	14.5		7	±0.30	5.4		7	±0.40	4		14.5		11	4	3	4	2	0.3
8	16.5		9		7.4						16.5		13
10	18.5		11		9.4						18.5		15
12	20.5		13		11.4						20.5		17
14	22.5		15		13.4						22.5		19
16	26.5		17		15.4		9		5		26.5		21	5		5
18	28.5		19		17.4						28.5		23
20	30.5		21		19.4						30.5		25
22	32.5		23		21.4						32.5		27
25	35.5		26		24.4						35.5		30
28	38.5		29		27.4						38.5		33
32	42.5		33		31		10		6		42.5		38	6
36	46.5		37		35						46.5		42			4.9
40	50.5		41		39						50.5		46
45	55.5		46		44						55.5		51
50	60.5		51		49						60.5		56
56	68.5		57		54.5		11		7		68.5		62	7	3.5	5.9	2.5	0.4
63	75.5		64		61.4						75.5		69
70	82.5		71		68.5						82.5		76
80	92.5		81		78.5						92.5		86
90	102.5		91		88.3						102.5		96
100	112.5		101		98.3						112.5		106
110	124.5		111		108.3		12		8		124.5		117	8	4	6.8	4	0.6
125	139.5		126		123.3						139.5		132
140	158.5		141		128.3		14		9		158.5		147	9		8.8
160	178.5		161		158.3						178.5		167
180	198.5		181		178.3						198.5		187
200	218.5		201		198.3						218.5		207
