齿形滑环式组合密封尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

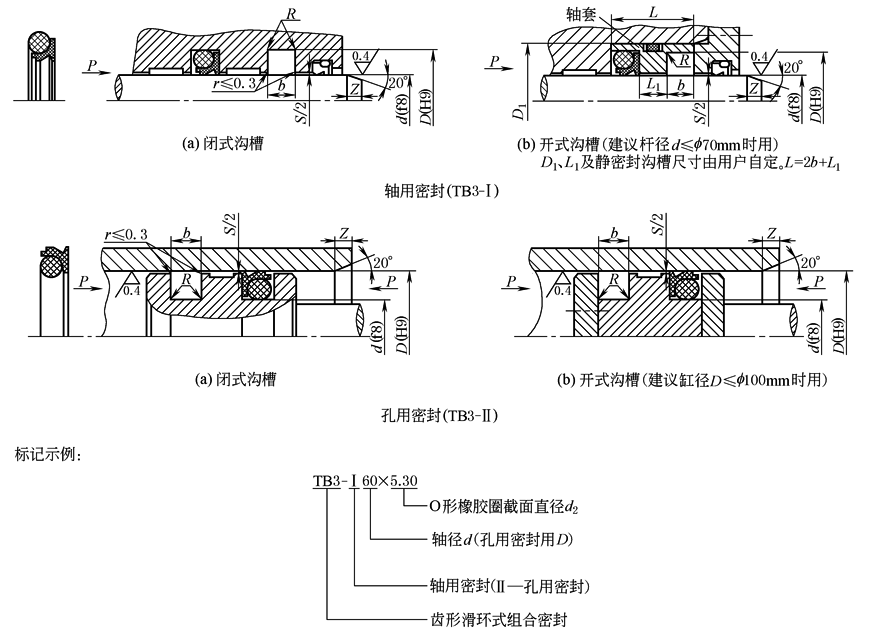

轴用密封(TB3-Ⅰ)
杆径	沟槽底径	沟槽宽度	O形圈截面直径	圆角	间隙S	倒角Z
d(f8)	D(H9)		d2	R	≤	≥
6~15	d+6.3	4.0	2.65	0.2~0.4	0.3	2
16~38	d+8.2	5.2	3.55	0.4~0.6	0.3	3
39~110	d+11.7	7.6	5.30	0.6~0.8	0.4	5
111~670	d+16.8	9.6	7.00	0.8~1.2	0.4	7
671~1000	d+19.5	12.2	8.60	1.2~1.5	0.6	9
孔用密封(TB3-Ⅱ)
缸径	沟槽底径	沟槽宽度	O形圈截面	圆角	间隙S	倒角Z
D(H9)	d(f8)		直径d2	R	≤	≥
26~51	D-8.2	5.2	3.55	0.4~0.6	0.3	3
52~127	D-11.7	7.6	5.30	0.6~0.8	0.4	5
128~680	D-16.8	9.6	7.00	0.8~1.2	0.4	7
681~1000	D-19.5	12.2	8.60	1.2~1.5	0.6	9
注：安装时必须将组合密封件受压一侧面对压力腔。
