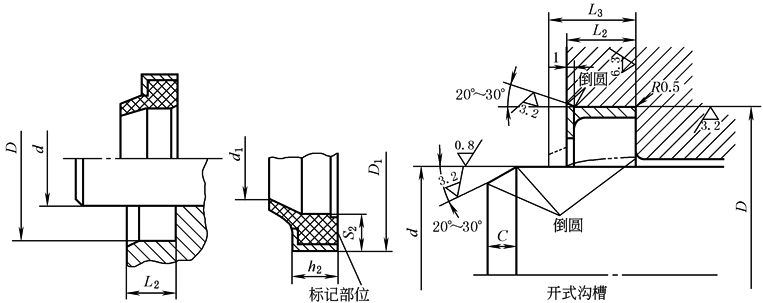

B型防尘圈(GB/T 10708.3—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
B型防尘圈是一种单唇带骨架橡胶密封圈，起防尘作用。
标记示例： A型防尘密封圈、密封腔体，内径100mm，外径115mm，密封腔体轴向长度9.5mm，标记为 防尘密封圈　FA100×115×9.5　GB/T 10708.3—2000 B型防尘密封圈用FB表示；C型防尘密封圈用FC表示。
d	D			d1		D1		S2		h2		L3 ≤	C ≥
	基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差
6	14		5	4.6	±0.15	14	S7	3.5	±0.15	5		8	2
8	16			6.6		16
10	18			8.6		18
12	22		7	10.5	±0.25	22		4.3		7		11	2.5
14	24			12.5		24
16	26			14.5		26
18	28			16.5		28
20	30			18.5		30
22	32			20.5		32
25	35			23.5		35
28	38			26.5		38
32	42			30		42
36	46			34		46
40	50			38		50
45	55			43		55
50	60			48		60
56	66			54		66
60	70			58		70
63	73			61		73
70	80			68	±0.35	80
80	90			78		90
90	100			88		100
100	115		9	97.5	±0.45	115		6.5		9		13	4
110	125			107.5		125
125	140			122.5		140
140	155			137.5		155
160	175			157.5		175
180	195			177.5	±0.60	195
200	215			197.5		215
220	240		12	217		240		8.7		12		16	5
250	270			247		270
280	300			277	±0.90	300
320	340			317		340
360	380			357		380
