轴用YX形密封圈(JB/ZQ 4265—1997)

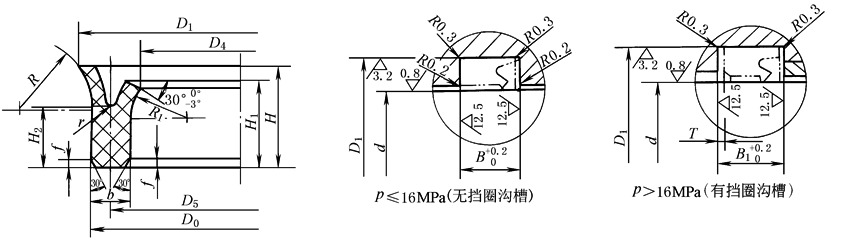

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

b10d4d29

适用范围：以空气、矿物油为介质的各种机械设备中，温度-20~80 ℃，工作压力p≤31.5MPa

材料：按HG/T 2810—1996选用(见表往复运动密封圈材料)

主要生产厂家： 沈阳皮带装具厂

标记示例：公称内径d＝50mm的轴用YX形密封圈，标记为

密封圈　YX d50　JB/ZQ 4265—1997

公称

内径

d

密封圈

沟槽

D0

b

D1

D4

D5

H

H1

H2

R

R1

r

f

D1

(H9)

B

B1

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

8

14.2

3

-0.06

-0.18

15.4

+0.36

-0.12

6.7

+0.10

-0.30

11

8

7

4.6

5

14

0.3

0.7

14

9

10.5

10

16.2

17.4

8.7

13

16

12

18.2

19.4

+0.42

-0.14

10.7

+0.12

-0.36

15

18

14

20.2

21.4

12.7

17

20

16

22.2

23.4

14.7

19

22

18

24.2

25.4

16.7

21

24

20

26.2

27.4

18.7

+0.14

-0.42

23

26

22

28.2

29.4

20.7

25

28

25

31.2

32.4

+0.50

-0.17

23.7

28

31

28

34.2

35.4

26.7

31

34

30

38.2

4

-0.08

-0.24

40

28.1

33.9

10

9

6

6

15

0.5

1

38

12

13.5

32

40.2

42

30.1

+0.17

-0.50

35.9

40

35

43.2

45

33.1

38.9

43

36

44.2

46

34.1

39.9

44

40

48.2

50

38.1

43.9

48

45

53.2

55

+0.60

-0.20

43.1

48.9

53

50

58.2

6 0

48.1

+0.20

-0.60

53.9

58

55

63.2

65

53.1

58.9

63

56

64.2

66

54.1

59.9

64

60

72.3

6

74.7

57.4

65.8

14

12.5

8.5

8

22

0.7

1.5

72

16

18

63

75.3

77.7

60.4

68.8

75

65

77.3

79.7

62.4

70.8

77

70

82.3

6

-0.08

-0.24

84.7

+0.70

-0.23

67.4

+0.20

-0.60

75.8

14

12.5

8.5

8

22

0.7

1.5

82

16

18

75

87.3

89.7

72.4

80.8

87

80

92.3

94.7

77.4

85.8

92

85

97.3

99.7

82.4

+0.23

-0.70

90.8

97

90

102.3

104.7

87.4

95.8

102

95

107.3

109.7

92.4

100.8

107

100

112.3

114.7

97.4

105.8

112

105

117.3

119.7

102.4

110.8

117

110

122.3

124.7

+0.80

-0.26

107.4

115.8

122

120

132.3

134.7

117.4

125.8

132

125

137.3

139.7

122.4

+0.26

-0.80

130.8

137

130

142.8

144.7

127.4

135.8

142

140

152.3

154.7

137.4

145.8

152

150

162.3

164.7

147.4

155.8

162

160

172.3

174.7

157.4

165.8

172

170

186.4

8

-0.10

-0.30

189.7

+0.90

-0.30

166.4

177.7

18

16

10.5

10

26

1

2

186

20

22.5

180

196.4

199.7

176.4

187.7

196

190

206.4

209.7

186.4

+0.30

-0.90

197.7

206

200

216.4

219.7

196.4

20 7.7

216

220

236.4

239.7

216.4

227.7

236

250

266.4

269.7

+1.00

-0.34

246.4

257.7

266

280

296.4

299.7

276.4

+0.34

-1.00

287.7

296

300

316.4

319.7

296.4

307.7

316

320

344.5

12

-0.12

-0.35

349.3

314.8

331.6

21

22

14

14

32

1.5

2.5

344

26.5

30

340

364.5

369.3

+1.10

-0.38

334.8

351.6

364

360

384.5

389.3

354.8

371.6

384

380

404.5

409.3

374.8

+0.38

-1.10

391.6

404

400

424.5

429.3

394.8

411.6

424

420

444.5

449.3

414.8

431.6

444

450

474.5

479.3

444.8

461.6

474

480

504.5

509.3

+1.35

-0.45

474.8

491.6

504

500

524.5

529.3

494.8

511.6

524

530

554.5

559.3

524.8

+0.45

-1.35

541.6

554

560

584.5

589.3

554.8

571.6

584

600

624.5

629.3

594.8

611.6

624

680

654.5

659.3

+1.5

-0.5

624.8

641.6

654

650

674.5

679.3

644.8

+0.50

-1.50

661.6

674

注：轴用YX形密封圈用挡圈尺寸见表2。

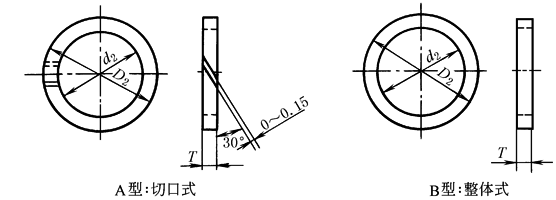

表2　　　　　　　　　　　　　　　　　　　　　　　　　轴用YX形密封圈用挡圈　　　　　　　　　　　　　　　　　　　　　　mm
