孔用YX形密封圈(JB/ZQ 4264—1997)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

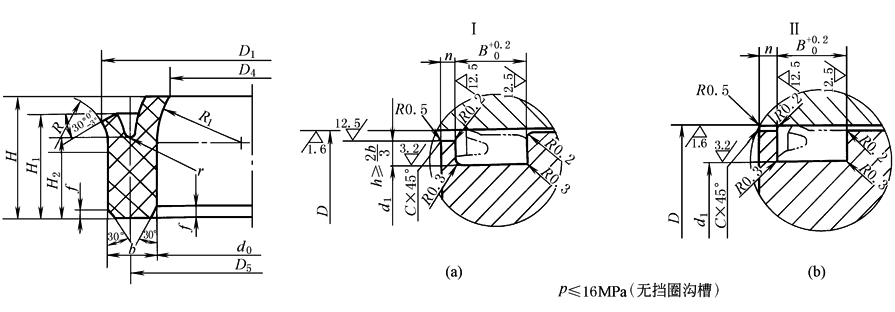

																							适用范围：以空气、矿物油为介质的各种机械设备中，温度-40~80℃，工作压力p≤31.5MPa 材料：按HG/T 2810—1996选用，或见表往复运动密封圈材料 标记示例：公称外径Ｄ＝50mm的孔用YX形密封圈，标记为 密封圈　YX D50　JB/ZQ 4264—1997 主要生产厂家：沈阳皮革装具厂
公称 外径 D	密　封　圈																											沟　槽
	d0			b				D1				D4			D5		H	H1			H2		R	R1	r	f		d1 (h9)	B		B1		n	C
	基本 尺寸		极限 偏差	基本 尺寸		极限 偏差		基本 尺寸		极限 偏差		基本 尺寸	极限 偏差
16	9.8			3		-0.06 -0.18		17.3		+0.36 -0.12		8.6	+0.1 -0.3		13		8	7			4.6		5	14	0.3	0.7		10	9		10.5		4	0.5
18	11.8							19.3		+0.42 -0.14		10.6	+0.12 -0.36		15													12
20	13.8							21.3				12.6			17													14
22	15.8							23.3				14.6			19													16
25	18.8							26.3				17.6			22													19
28	21.8							29.3				20.6	+0.14 -0.42		25													22
30	21.8			4		-0.08 -0.24		31.9		+0.50 -0.17		20	+0.14 -0.42		26.1		10	9			6		6	15	0.5	1		22	12		13.5		4	0.5
32	23.8							33.9				22			28.1													24
35	26.8							36.9				25			31.1													27
36	27.8							37.9				26			32.1													28
40	31.8							41.9				30			36.1													32
45	36.8							46.9				35	+0.17 -0.50		41.1													37
50	41.8							51.9		+0.60 -0.20		40			46.1													42
55	46.8							56.9				45			51.1													47
56	47.8							57.9				46			52.1		14	12.5			8.5		8	22	0.7	1.5		48
60	47.7			6				62.6				45.3			54.2													48	16		18		5	1
63	50.7							65.6				48.3			57.2													51
65	52.7							67.6				50.3	+0.20 -0.60		59.2													53
70	57.7							72.6				55.3			64.2													58
75	62.7							77.6				60.3			69.2													63
80	67.7							82.6		+0.70 -0.23		65.3			74.2													68
85	72.7							87.6				70.3			79.2													73
90	77.7							92.6				75.3	+0.23 -0.70		84.2													78
95	82.7							97.6				80.3			89.2													83
100	87.7							102.6				85.3			94.2													88
105	92.7							107.6				90.3			99.2													93
110	97.7							112.6				95.3			104.2													98
115	102.7							117.6		+0.80 -0.26		100.3			109.2													103
120	107.7							122.6				105.3			114.2													108
125	112.7							127.6				110.3			119.2													113
130	117.7							132.6				115.3			124.2													118
140	127.7							142.6				125.3	+0.26 -0.80		134.2													128
150	137.7							152.6				135.3			144.2													138
160	147.7							162.6				145.3			154.2													148
170	153.6			8		-0.10 -0.30		173.6				150.3			162.3		18	16			10.5		10	26	1	2		154	20		22.5		8	1.5
180	163.6							183.6				160.3			172.3													164
190	173.6							193.6				170.3			182.3													174
200	183.6							203.6		+0.90 -0.30		180.3	+0.3 -0.9		192.3													184
220	203.6							223.6				200.3			212.3													204
230	213.6							233.6				210.3			222.3													214
240	223.6							243.6				220.3			232.3													224					6
250	233.6			8		-0.10 -0.30		253.6		+0.90 -0.30		230.3	+0.3 -0.9		242.3		18	16			10.5		10	26	1	2		234	20		22.5		6	1.5
265	248.6							268.6		+1.00 -0.34		245.3			257.3													249
280	263.6							283.6				260.3	+0.34 -1.00		272.3													264
300	283.6							303.6				280.3			292.3													284
320	295.5			12		-0.12 -0.36		325.2				290.7			308.4		24	22			14		14	32	1.5	2.5		296	26.5		30		7	2
340	315.5							345.2				310.7			328.4													316
360	335.5							365.2		+1.10 -0.38		330.7			348.4													336
380	355.5							385.2				350.7	+0.38 -1.10		368.4													356
400	375.5							405.2				370.7			388.4													376
420	395.5							425.2				390.7			408.4													396
450	425.5							455.2				420.7			438.4													426
480	455.5							485.2				450.7			468.4													456
500	475.5							505.2		+1.35 -0.45		470.7			488.4													476
530	505.5							535.2				500.7	+0.45 -1.35		518.4													506
560	535.5							565.2				530.7			548.4													536
600	575.5							605.2				570.7			588.4													576
630	605.5							635.2		+1.5 -0.5		600.7			618.4													606
650	625.5							655.2				620.7			638.4													626

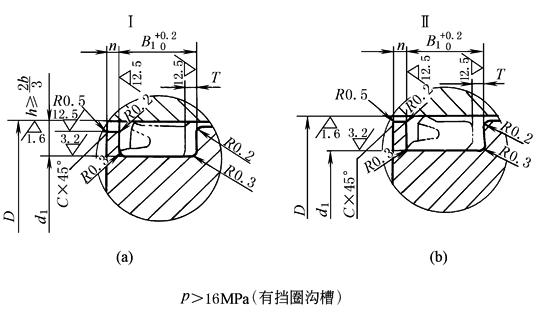

注：孔用YX形密封圈用挡圈尺寸见表2。

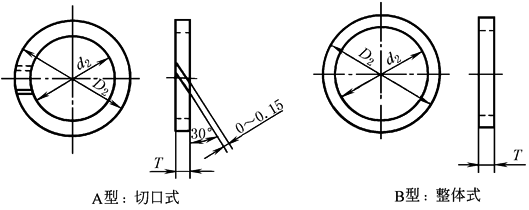

表2　　　　　　　　　　　　　　　　　　　　　　孔用YX形密封圈用挡圈尺寸　　　　　　　　　　　　　　　　　　　　　　mm
																			挡圈材料： 聚四氟乙烯、尼龙6或尼龙1010
孔用YX 形密封圈 公称外径 D		挡圈														孔用YX 形密封圈 公称外径 D				挡圈
		D2					d2				T									D2					d2					T
		基本 尺寸			极限 偏差		基本 尺寸		极限 偏差		基本 尺寸			极限 偏差						基本 尺寸		极限 偏差			基本 尺寸		极限 偏差			基本 尺寸		极限 偏差
16		16			-0.020 -0.070		10				1.5			±0.1		32				32		-0.032 -0.100			24					1.5		±0.1
18		18					12									35				35					27
20		20			-0.025 -0.085		14									36				36					28
22		22					16									40				40					32
25		25					19									45				45					37
28		28					22									50				50					42
30		30					22									55				55		-0.040 -0.120			47
56		56			-0.040 -0.120		48				1.5			±0.1		200				200		-0.075 -0.195			184					2.5		±0.15
60		60					48				2			±0.15		220				220					204
63		63					51									230				230					214
65		65					53									240				240					224
70		70					58									250				250					234
75		75					63									265				265		-0.090 -0.225			249
80		80					68									280				280					264
85		85			-0.050 -0.140		73									300				300					284
90		90					78									320				320					296					3		±0.20
95		95					83									340				340					316
100		100					88									360				360					336
105		105					93									380				380		-0.105 -0.255			356
110		110					98									400				400					376
115		115					103									420				420					396
120		120					108									450				450					426
125		125			-0.060 -0.165		113									480				480					456
130		130					118									500				500					476
140		140					128									530				530		-0.120 -0.260			506
150		150					138									560				560					536
160		160					148									600				600					576
170		170					154				2.5					630				630					606
180		180					164									650				650		-0.130 -0.280			626
190		190			-0.075 -0.195		174
