液压活塞杆动密封沟槽尺寸(GB/T 3452.3—2005)　　　　　　　　　　　　　　　　　　mm

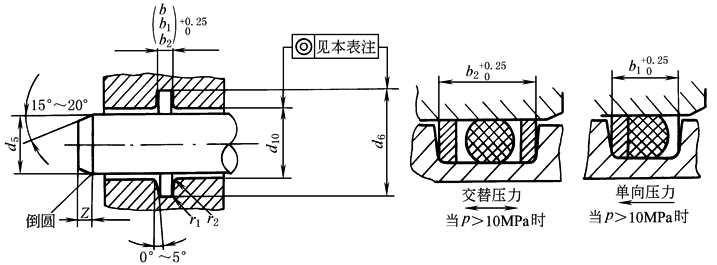

说明： 1．d1—— O 形圈内径，mm； d2—— O 形圈截面直径，mm。 2．b、b1、b2、Z、r1、r2尺寸见表受外部压力的轴向密封沟槽尺寸中表2。 3．沟槽及配合表面的表面粗糙度见表沟槽和配合偶件表面的表面粗糙度。
d5 f7	d10 H8	d6 H9	d1	d5 f7	d10 H8	d6 H9	d1	d5 f7	d10 H8	d6 H9	d1
d2＝1.8				d2＝2.65				d2＝3.55
3		5.7	3.15	33		37.1	33.5 34.5 35.5 36.5 37.5 38.7	46		51.7	47.5 48.7 48.7 50 51.5 53 53 54.5 56 56 58 58 60 60 61.5 61.5 63 65 65 67 67 69 69 71 71 73 73 75 75 77.5 77.5 77.5 80 80 82.5
4		6.7	4	34		38.1		47		52.7
5		7.7	5.15 6 7.1 8 9 10 11.2 12.1 13.2 14 15 16 17	35		39.1		48		53.7
6		8.7		36		40.1		49		54.7
7		9.7		37		41.1		50		55.7
8		10.7		38		42.1		51		56.7
9		11.7		d2＝3.55				52		57.7
10		12.7		18		23.7	18 19 20.6 21.2 22.4 23.6 24.3 25 26.5 27.3 28 30 31.5 31.5 32.5 33.5 34.5 35.5 36.5 37.5 38.7 40 41.2 42.5 42.5 43.7 45 46.2	53		58.7
11		13.7		19		24.7		54		59.7
12		14.7		20		25.7		55		60.7
13		15.7		21		26.7		56		61.7
14		16.7		22		27.7		57		62.7
15		17.7		23		28.7		58		63.7
16		18.7		24		29.7		59		64.7
17		19.7		25		30.7		60		65.7
d2＝2.65				26		31.7		61		66.7
14		18.1	14 15 16 17 18 19 20 21.2 22.4 23.6 24.3 25 26.5 27.3 28 30 30 31.5 32.5	27		32.7		62		67.7
15		19.1		28		33.7		63		68.7
16		20.1		29		34.7		64		69.7
17		21.1		30		35.7		65		70.7
18		22.1		31		36.7		66		71.7
19		23.1		32		37.7		67		72.7
20		24.1		33		38.7		68		73.7
21		25.1		34		39.7		69		74.7
22		26.1		35		40.7		70		75.7
23		27.1		36		41.7		71		76.7
24		28.1		37		42.7		72		77.7
25		29.1		38		43.7		73		78.7
26		30.1		39		44.7		74		79.7
27		31.1		40		45.7		75		80.7
28		32.1		41		46.7		76		81.7
29		33.1		42		47.7		77		82.7
30		34.1		43		48.7		78		83.7
31		35.1		44		49.7		79		84.7
32		36.1		45		50.7		80		85.7
d5 f7	d10 H8	d6 H9	d1	d5 f7	d10 H8	d6 H9	d1	d5 f7	d10 H8	d6 H9	d1
d2＝3.55				d2＝5.3				d2＝5.3
81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125		86.7 87.7 88.7 89.7 90.7 91.7 92.7 93.7 94.7 95.7 96.7 97.7 98.7 99.7 100.7 101.7 102.7 103.7 104.7 105.7 106.7 107.7 108.7 109.7 110.7 111.7 112.7 113.7 114.7 115.7 116.7 117.7 118.7 119.7 120.7 121.7 122.7 123.7 124.7 125.7 126.7 127.7 128.7 129.7 130.7	82.5 82.5 85 85 85 87.5 87.5 90 90 92 92 92.5 95 95 97.5 97.5 97.5 100 100 103 103 103 106 106 106 109 109 109 112 112 115 115 115 115 118 118 118 122 122 122 122 125 125 125 128	39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 82 84 85 86 88 90 92 94 95 96 98 100		47.7 48.7 49.7 50.7 51.7 52.7 53.7 54.7 55.7 56.7 57.7 58.7 59.7 60.7 61.7 62.7 63.7 64.7 65.7 66.7 67.7 68.7 69.7 70.7 71.7 72.7 73.7 74.7 75.7 76.7 77.7 78.7 79.7 80.7 81.7 82.7 83.7 84.7 85.7 86.7 87.7 88.7 90.7 92.7 93.7 94.7 96.7 98.7 100.7 102.7 103.7 104.7 106.7 108.7	40 41.2 41.2 42.5 43.7 45 45 46.2 47.5 48.7 50 51.5 51.5 53 53 54.5 56 58 58 60 60 61.5 61.5 63 65 65 67 67 69 69 71 71 73 73 75 75 77.5 77.5 77.5 80 80 82.5 82.5 85 87.5 87.5 90 92.5 95 95 97.5 97.5 100 103	102 104 105 106 108 110 112 114 115 116 118 120 125 130 135 140 145 150 155		110.7 112.7 113.7 114.7 116.7 118.7 120.7 122.7 123.7 124.7 126.7 128.7 133.7 138.7 143.7 148.7 153.7 158.7 163.7	103 106 106 109 109 112 115 115 118 118 122 122 128 132 136 142.5 147.5 152.5 157.5
								d2＝7
								105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240 245		116.7 121.7 126.7 131.7 136.7 141.7 146.7 151.7 156.7 161.7 166.7 171.7 176.7 181.7 186.7 191.7 196.7 201.7 206.7 211.7 216.7 221.7 226.7 231.7 236.7 241.7 246.7 251.7 256.7	106 112 118 122 128 132 136 142.5 147.5 152.5 157.5 162.5 167.5 172.5 177.5 182.5 187.5 195 200 203 206 212 218 224 227 236 236 243 250
注：1．d10和d6之间的同轴度公差：直径小于等于50mm时，≤f 0.025mm；直径大于50mm时，≤f 0.05mm。 2．表中规定的尺寸和公差适合于任何一种合成橡胶材料。沟槽尺寸是以硬度为70IRHD(国际橡胶硬度标准)的丁腈橡胶(NBR)为基准的。 3．在可以选用几种截面 O 形圈的情况下，应优先选用较大截面的 O 形圈。 4．粗实线框内的数据为推荐使用的密封规格。
