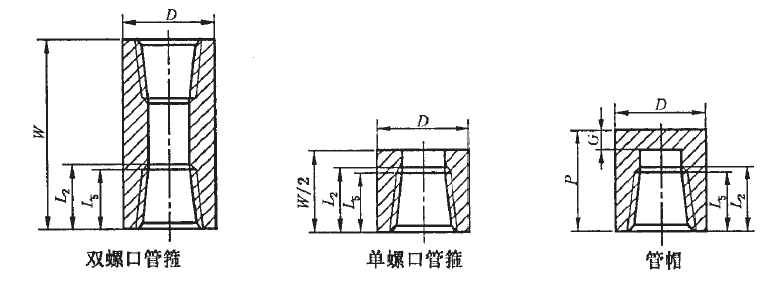

螺纹管件——双螺口管箍、单螺口管箍和管帽尺寸(GB/T 14383—2008)　　 　　　　　　　　　　　 mm
公称尺寸 DN	螺纹尺寸 代号 NPT	端面至端面 W	端面至端面 P		外 径 D^①		顶部壁厚 Cmin		完整螺 纹长度 L5min	有效螺 纹长度 L2min
		3000和6000	3000	6000	3000	6000	3000	6000
6	1/8	32	19	—	16	22	4.8	—	6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1^1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1^1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2^1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0
注：1．螺纹端部以外的最小壁厚应符合表螺纹管件——45°弯头、90°弯头、三通和四通尺寸中相应公称尺寸和级别的规定。 2．2000级别的双螺口管箍、单螺口管箍和管帽不包括在本标准中。 ① 当DN65(NPS 2½)的管件配管选用Ⅱ系列的管子时，管件的端部外径应大于表中规定尺寸，以满足端部凸缘处的壁厚要求，其余尺寸应符合本标准规定。
