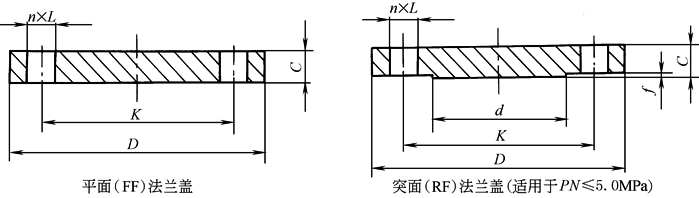

平面、突面钢制管法兰盖(公称通径DN≤600mm、PN≤15.0MPa法兰盖)(GB/T 9123.1~9123.4—2000)
标记示例 公称通径80mm、公称压力2.0MPa(20bar)的平面钢制管法兰盖，标记为：法兰盖 DN80-PN20  FF  GB/T 9123.1—2000 公称通径80mm、公称压力5.0MPa(50bar)的突面钢制管法兰盖，标记为：法兰盖 DN80-PN50  RF  GB/T 9123.4—2000 mm
公称压力 PN1.0MPa(10bar)平面、突面
公称通径 DN	连 接 尺 寸					密封面
	法兰外径 D	螺栓孔中心 圆直径K	螺栓孔径 L	螺栓		d	f	法兰厚度 C
				数量n	螺纹规格
10	90	60	14	4	M12	41	2	14
15	95	65	14	4	M12	46	2	14
20	105	75	14	4	M12	56	2	16
25	115	85	14	4	M12	65	2	16
32	140	100	18	4	M16	76	2	18
40	150	110	18	4	M16	84	2	18
50	165	125	18	4	M16	99	2	20
65	185	145	18	4	M16	118	2	20
80	200	160	18	8	M16	132	2	20
100	220	180	18	8	M16	156	2	22
125	250	210	18	8	M16	184	2	22
150	285	240	22	8	M20	211	2	24
200	340	295	22	8	M20	266	2	24
250	395	350	22	12	M20	319	2	26
300	445	400	22	12	M20	370	2	26
350	505	460	22	16	M20	429	2	26
400	565	515	26	16	M24	480	2	28
450	615	565	26	20	M24	530	2	28
500	670	620	26	20	M24	582	2	28
600	780	725	30	20	M27	682	2	34
公称压力 PN2.0MPa(20bar)平面、突面
公称通径 DN	连 接 尺 寸					密封面		法兰厚度 C
	法兰外径 D	螺栓孔中心 圆直径K	螺栓孔径 L	螺栓		d	f
				数量n	螺纹规格
15	90	60.5	16	4	M14	35	2	11.5
20	100	70	16	4	M14	43	2	13
25	110	79.5	16	4	M14	51	2	14.5
32	120	89	16	4	M14	63.5	2	16
40	130	98.5	16	4	M14	73	2	17.5
50	150	120.5	18	4	M16	92	2	19.5
65	180	139.5	18	4	M16	105	2	22.5
80	190	152.5	18	4	M16	127	2	24
100	230	190.5	18	8	M16	157.5	2	24
125	255	216	22	8	M20	186	2	24
150	280	241.5	22	8	M20	216	2	25.5
200	345	298.5	22	8	M20	270	2	29
250	405	362	26	12	M24	324	2	30.5
300	485	432	26	12	M24	381	2	32
350	535	476	29.5	12	M27	413	2	35
400	600	540	29.5	16	M27	470	2	37
450	635	578	32.5	16	M30	533.5	2	40
500	700	635	32.5	20	M30	584.5	2	43
600	815	749.5	35.5	20	M33	692.5	2	48
公称压力 PN5.0MPa(50bar)突面
公称通径 DN	连 接 尺 寸					密封面		法兰厚度 C
	法兰外径 D	螺栓孔中心 圆直径K	螺栓孔径 L	螺栓		d	f
				数量n	螺纹规格
15	95	66.5	16	4	M14	35	2	14.5
20	120	82.5	18	4	M16	43	2	16
25	125	89	18	4	M16	51	2	17.5
32	135	98.5	18	4	M16	63.5	2	19.5
40	155	114.5	22	4	M20	73	2	21
50	165	127	18	8	M16	92	2	22.5
65	190	149	22	8	M20	105	2	25.5
80	210	168.5	22	8	M20	127	2	29
100	255	200	22	8	M20	157.5	2	32
125	280	235	22	8	M20	186	2	35
150	320	270	22	12	M20	216	2	37
200	380	330	26	12	M24	270	2	41.5
250	445	387.5	29.5	16	M27	324	2	48
300	520	451	32.5	16	M30	381	2	51
350	585	514.5	32.5	20	M30	413	2	54
400	650	571.5	35.5	20	M33	470	2	57.5
450	710	628.5	35.5	24	M33	533.5	2	60.5
500	775	686	35.5	24	M33	584.5	2	63.5
600	915	813	42	24	M39	692.5	2	70
公称压力 PN11.0MPa(110bar)突面
公称通径 DN	连 接 尺 寸					密封面		法兰厚度 C
	法兰外径 D	螺栓孔中心 圆直径K	螺栓孔径 L	螺栓		d	f
				数量n	螺纹规格
15	95	66.5	16	4	M14	35	7	14.5
20	120	82.5	18	4	M16	43	7	16
25	125	89	18	4	M16	51	7	17.5
32	135	98.5	18	4	M16	63.5	7	21
40	155	114.5	22	4	M20	73	7	22.5
50	165	127	18	8	M16	92	7	25.5
65	190	149	22	8	M20	105	7	29
80	210	168.5	22	8	M20	127	7	32
100	275	216	26	8	M24	157.5	7	38.5
125	330	267	29.5	8	M27	186	7	44.5
150	355	292	29.5	12	M27	216	7	48
200	420	349	32.5	12	M30	270	7	55.5
250	510	432	35.5	16	M33	324	7	63.5
300	560	489	35.5	20	M33	381	7	67
350	605	527	39	20	M36	413	7	70
400	685	603	42	20	M39	470	7	76.5
450	745	654	45	20	M42	533.5	7	83
500	815	724	45	24	M42	584.5	7	89
600	940	838	51	24	M48	692.5	7	102
公称压力 PN15.0MPa(150bar)突面
公称通径 DN	连 接 尺 寸					密封面		法兰厚度 C
	法兰外径 D	螺栓孔中心 圆直径K	螺栓孔径 L	螺栓		d	f
				数量n	螺纹规格
15	120	82.5	22	4	M20	35	7	22.5
20	130	89	22	4	M20	43	7	22.5
25	150	101.5	26	4	M24	51	7	29
32	160	111	26	4	M24	63.5	7	29
40	180	124	29.5	4	M27	73	7	32
50	215	165	26	8	M24	92	7	38.5
65	245	190.5	29.5	8	M27	105	7	41.5
80	240	190.5	26	8	M24	127	7	38.5
100	290	235	32.5	8	M30	157.5	7	44.5
125	350	279.5	35.5	8	M33	186	7	51
150	380	317.5	32.5	12	M30	216	7	56
200	470	393.5	39	12	M36	270	7	63.5
250	545	470	39	16	M36	324	7	70
300	610	533.5	39	20	M36	381	7	79.5
350	640	559	42	20	M39	413	7	86
400	705	616	45	20	M42	470	7	89
450	785	686	51	20	M48	533.5	7	102
500	855	749.5	55	20	M52	584.5	7	108
600	1040	901.5	68	20	M64	692.5	7	140
