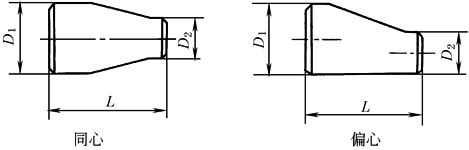

异径接头(大小头)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称通径 DN	端 部 外 径				长度 L	公称通径 DN	端 部 外 径				长度 L
	D1		D2				D1		D2
	Ⅰ系列	Ⅱ系列	Ⅰ系列	Ⅱ系列			Ⅰ系列	Ⅱ系列	Ⅰ系列	Ⅱ系列
20×10	26.9	25	17.3	18	38	250×125	273.0	273	141.3	133	178
20×15	26.9	25	21.3	18	38	250×150	273.0	273	168.3	159	178
25×15	33.7	32	21.3	18	51	250×200	273.0	273	219.1	219	178
25×20	33.7	32	26.9	18	51	300×125	323.9	325	141.3	133	203
32×15	42.4	38	21.3	18	51	300×150	323.9	325	168.3	159	203
32×20	42.4	38	26.9	25	51	300×200	323.9	325	219.1	219	203
32×25	42.4	38	33.7	32	51	300×250	323.9	325	273.0	273	203
40×15	48.3	45	21.3	18	64	350×150	355.6	377	168.3	159	330
40×20	48.3	45	26.9	25	64	350×200	355.6	377	219.1	219	330
40×25	48.3	45	33.7	32	64	350×250	355.6	377	273.0	273	330
40×32	48.3	45	42.4	38	64	350×300	355.6	377	323.9	325	330
50×20	60.3	57	26.9	25	76	400×200	406.4	426	219.1	219	356
50×25	60.3	57	33.7	32	76	400×250	406.4	426	273.0	273	356
50×32	60.3	57	42.4	38	76	400×300	406.4	426	323.9	325	356
50×40	60.3	57	48.3	45	76	400×350	406.4	426	355.6	377	356
65×25	73.0	76	33.7	32	89	450×250	457.0	480	273.0	273	381
65×32	73.0	76	42.4	38	89	450×300	457.0	480	323.9	325	381
65×40	73.0	76	48.3	45	89	450×350	457.0	480	355.6	377	381
65×50	73.0	76	60.3	57	89	450×400	457.0	480	406.4	426	381
80×32	88.9	89	42.4	38	89	500×300	508.0	530	323.9	325	508
80×40	88.9	89	48.3	45	89	500×350	508.0	530	355.6	377	508
80×50	88.9	89	60.3	57	89	500×400	508.0	530	406.4	426	508
80×65	88.9	89	73.0	76	89	500×450	508.0	530	457.0	480	508
90×32	101.6	—	42.4	—	102	550×350	559.0	—	355.6	—	508
90×40	101.6	—	48.3	—	102	550×400	559.0	—	406.4	—	508
90×50	101.6	—	60.3	—	102	550×450	559.0	—	457.0	—	508
90×65	101.6	—	73.0	—	102	550×500	559.0	—	508.0	—	508
90×80	101.6	—	88.9	—	102	600×400	610.0	630	406.4	426	508
100×40	114.3	108	48.3	45	102	600×450	610.0	630	457.0	480	508
100×50	114.3	108	60.3	57	102	600×500	610.0	630	508.0	530	508
100×65	114.3	108	73.0	76	102	600×550	610.0	—	559.0	—	508
100×80	114.3	108	88.9	89	102	650×450	660.0	—	457.0	—	610
100×90	114.3	—	101.6	—	102	650×500	660.0	—	508.0	—	610
125×50	141.3	133	60.3	57	127	650×550	660.0	—	559.0	—	610
125×65	141.3	133	73.0	76	127	650×600	660.0	—	610.0	—	610
125×80	141.3	133	88.9	89	127	700×500	711.0	720	508.0	530	610
125×90	141.3	—	101.6	—	127	700×550	711.0	—	559.0	—	610
125×100	141.3	133	114.3	108	127	700×600	711.0	720	610.0	630	610
150×65	168.3	159	73.0	76	140	700×650	711.0	—	660.0	—	610
150×80	168.3	159	88.9	89	140	750×550	762.0	—	559.0	—	610
150×90	168.3	—	101.6	—	140	750×600	762.0	—	610.0	—	610
150×100	168.3	159	114.3	108	140	750×650	762.0	—	660.0	—	610
150×125	168.3	159	141.3	133	140	750×700	762.0	—	711.0	—	610
200×90	219.1	—	101.6	—	152	800×600	813.0	820	610.0	630	610
200×100	219.1	219	114.3	108	152	800×650	813.0	—	660.0	—	610
200×125	219.1	219	141.3	133	152	800×700	813.0	820	711.0	720	610
200×150	219.1	219	168.3	159	152	800×750	813.0	—	762.0	—	610
250×100	273.0	273	114.3	108	178
