工业脚轮 (GB/T 14688—1993)　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 车轮直径200mm，轮辋宽50mm，金属本体，通用橡胶轮胎，具有滚针轴承，额定载荷为C 级的万向平板型脚轮，标记为：工业脚轮WP13C－200×50  GB/T 14688

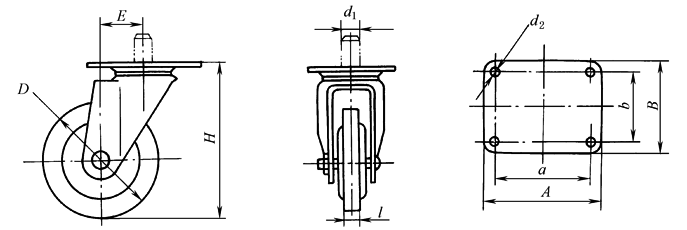

表1　　　　　　　　　　　　　　　　　　脚轮的主要尺寸及额定载荷 W
D	l	H		E		d1		a	b		d2	A	B		W/N
				max	min										A 级	B 级	C 级		D 级
50	20	70		30	10	10，12		40	30		5	55	45		250	300	400		500
	25							55	40		7	75	60		300	400	500		630
63	20	85		38	13	10，12		55 80	40 60		7 9	75 115	60 85		300	400	500		630
	25														400	500	630		800
	30														500	630	800		1000
80	20	100		48	16	12，16		55 80 105	40 60 80		7 9 11	75 115 145	60 85 110		400	500	630		800
	25
	30														500	630	800		1000
	37.5
100	25	125		60	20	12，16		80	60		9	115	85		400	500	630		800
	30														500	630	800		1000
	37.5														630	800	1000		1250
	(40)							105	80		11	145	110			1000	1600		2000
	50														800	1250	2000		3200
125	25	150		75	25	16，20		80	60		9	115	85		500	630	800		1000
	30														630	800	1000		1250
	37.5														800	1000	1250		1600
	(40)															1250	1600		2000
	50														1000	1600	2500		4000
	60							105	80		11	145	110		1250	2000	3200		5000
150 160	30	180		90	32	20，24									800	1000	1250		1600
	37.5														1000	1250	1600		2000
	(40)															1600	2000		2500
	50							140	105		14	175	140		1250	2000	3200		5000
	60														1600	2500	4000		6300
	75														2000	3200	5000		8000
200	37.5	230		120	40	—									1250	1600	2000		2500
	(40)							105	80		11	145	110			2000	2500		3200
	50							140	105		14	175	140		1600	2500	4000		6300
	60							160	120		16	200	160		2000	3200	5000		8000
	75							210	160		18	225	205		2500	4000	6300		10000
	105														3200	5000	8000		12500
250	50	300		150	50	—		140	105		14	175	140		2000	3200	5000		8000
	60														2500	4000	6300		10000
	75														3200	5000	8000		12500
	105							160	120		16	200	160		4000	6300	10000		16000
300	50	340		180	60										2000	3200	5000		8000
	60							210	160		18	255	205		2500	4000	6300		10000
	75														4000	6300	10000		16000
	105														5000	8000	12500		20000
注：1．适用于各种无动力工业车辆及仪器设备移动用脚轮，不适用于各种家具、旅行箱等用的脚轮。 2．表中高度 H 为推荐尺寸，平板外形尺寸 A、B 是最大尺寸。 3．尽可能不采用括号内规格。 4．车轮材料：金属；橡胶；塑料。 5．外观质量：所有金属零件的表面均应采取有效方法防止锈蚀，所有零件不应有影响使用的缺陷。 6．脚轮的基本型式分为万向脚轮、定向脚轮和制动脚轮三种，其代号分别为W、D、Z；脚轮的安装方式有平板式、螺杆式和插销式三类，它们的代号分别为P、L、C。标记中的数字(如1、3)见表2中代号
表2　　　　　　　　　　　　　　　　　车轮材料、转动的摩擦方式及代号
车 轮 材 料							代 号			摩 擦 方 式								代 号
本体材料			轮胎材料
金 属			通用橡胶				1			滑动摩擦				整体式				1
			特种橡胶				2							轴套式				2
塑 料							3			滚动摩擦				滚针轴承式				3
金 属							4							滚珠轴承式				4
橡 胶							5
塑 料			通用橡胶				6							滚柱轴承式				5
			特种橡胶				7
