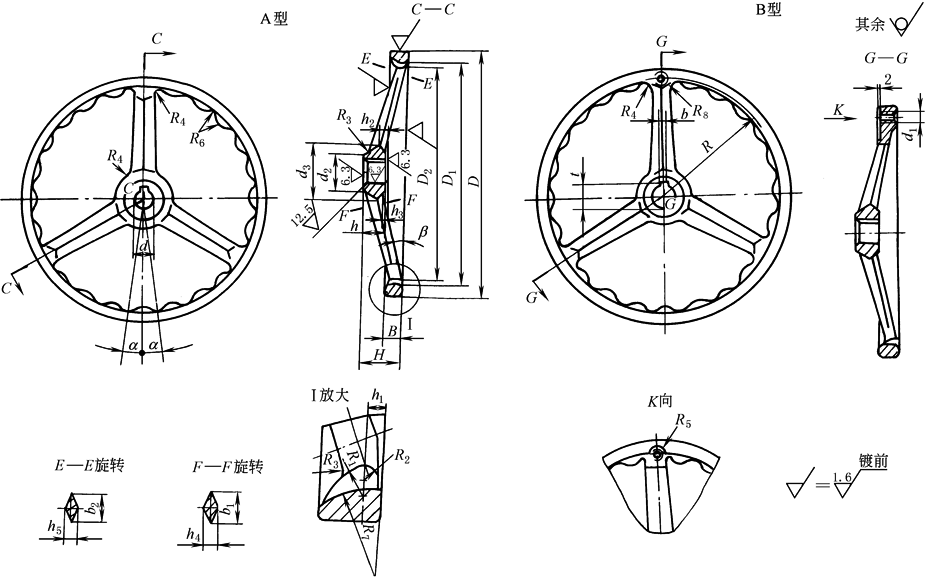

波纹手轮 (JB/T 7273.4—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
材料：HT200。 表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L3Cr)。 标记示例 A型，d＝18，D＝200，喷砂镀铬波纹手轮，标记为：手轮 18×200　JB/T 7273.4 B型，d＝18，D＝200，喷砂镀铬波纹手轮，标记为：手轮 B18×200　JB/T 7273.4
d	基本尺寸	18	22	25		28		32		35			40				45
	极限偏差 H8	＋0.027 0	＋0.033 0					＋0.039 0
D		200	250		320			400			500				630
D1		176	222		288			364			462				588
D2		164	210		276			352			448				574
d1		M10	M12					—
d2		36	45		55			65				75			85
d3		48	58		72			85				95			105
R		88	110		145			—				—			—
R1		20	22		23			26				28			32
R2		5										6
R3		6	8		10			12				16
R4		5	6					8
R5		8	10					—
R6≈		16	16.5		16											20
R7		30	29		30			30				34				36
R8		10	12					—
H		45	50		55			65				70				75
h	基本尺寸	25	28		32			40				45				50
	极限偏差 h13	0 －0.330			0 －0.390
h1		6										7
h2		8	9		10			12				14				16
h3		2						3								5
h4		14	18		20			22				24				26
h5		12	14		16							18				20
B		20	22		24			26				28				30
b1		26	30		35			38				42				45
b2		20	24		28			30				32				35
b	基本尺寸	6			8			10				12				14
	极限偏差 JS9	±0.015			±0.018							±0.0215
t	基本尺寸	20.8	24.8		28.3		31.3		35.3			38.3		43.3				48.8
	极限偏差	＋0.1 0			＋0.2 0
β		10°			5°			—
α		12°31'	10°		7°30'			6°				5°				4°
轮辐数		3						5
每件质量 ≈/kg		2.027	3.150		5.730			8.693				12.631				21.615
相配转动手柄 JB/T 7270.5		M10×80	M12×100					—
注：1.手柄选用JB/T 7270.5规定的相应规格。 2.其他技术要求按JB/T 7277的规定。
