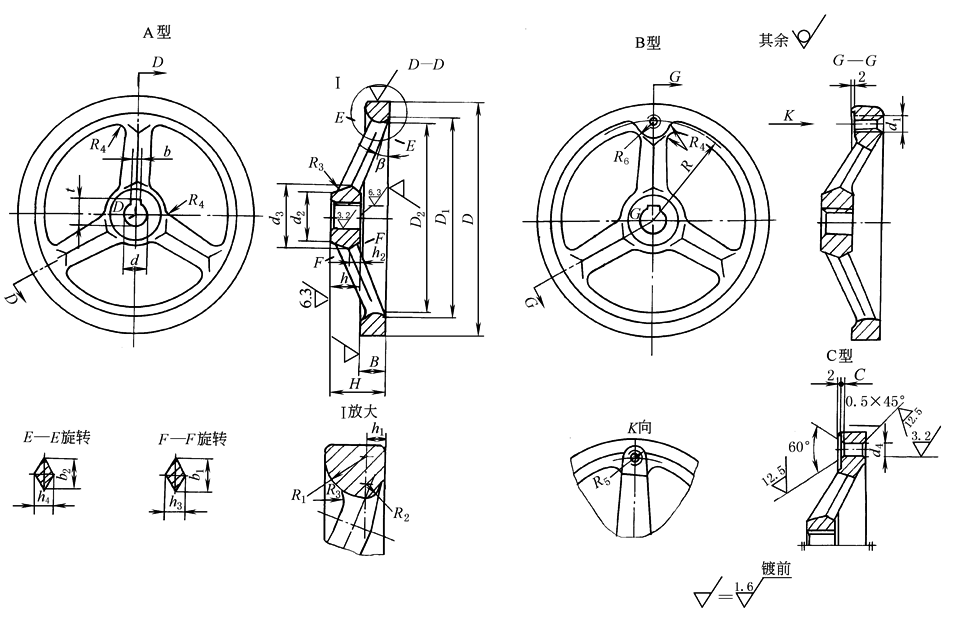

手轮 (JB/T 7273.3—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
材料：HT200。 表面处理：HT200喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L3Cr)。 标记示例 A型，d＝16，D＝160，喷砂镀铬手轮，标记为：手轮 16×160　 JB/T 7273.3 B型，d＝16，D＝160，喷砂镀铬手轮，标记为：手轮 B16×160　JB/T 7273.3 C型，d＝16，D＝160，喷砂镀铬手轮，标记为：手轮 C16×160　JB/T 7273.3
d	基本尺寸	12	14	16	18	22	25		28
	极限偏差 H8	+0.027 0				+0.033 0
D		100	125	160	200	250	320
D1		86	107	138	176	222	288
D2		76	97	128	164	210	276
d1		M6	M8	M10		M12
d2		22	28	32	36	45	55
d3		30	38	42	48	58	72
d4	基本尺寸	6	8	10		12
	极限偏差 H8	+0.018 0	+0.022 0			+0.027 0
R1		9	11	13	14	16		18
R2		4			5
R3		5		6		8		10
R4		3	4	5		6
R5		5	6	8		10
R6		7	8	10		12
C		1			1.5
H		32	36	40	45	50		55
h	基本尺寸	18		20	25	28		32
	极限偏差 h13	0 －0.270		0 －0.330				0 －0.390
h1		5			6
h2		6		7	8	9		10
h3		10	11	12	14	18		20
h4		9	10	11	12	14		16
B		14	16	18	20	22		24
b1		16	18	22	26	30		35
b2		14	16	18	20	21		28
b	基本尺寸	4	5		6			8
	极限偏差 JS9	±0.015						±0.018
t	基本尺寸	13.8	16.3	18.3	20.8	24.8		28.3		31.3
	极限偏差	＋0.1 0						＋0.2 0
β		15°		10°				5°
每件质量 /kg≈		0.425	0.660	1.160	1.806	2.805		5.730
相配转动手柄 JB/T 7270.5		M6×50	M8×63	M10×80		M12×100
相配手柄 JB/T 7270.1		6×50×12	8×63×14	10×80×16	10×80×18	12×100×20		12×100×22
		BM6×50	BM8×63	BM10×80		BM12×100
注：1.手柄选用JB/T 7270.1及JB/T 7270.5规定的相应规格。 2.其他技术要求按JB/T 7277的规定。
