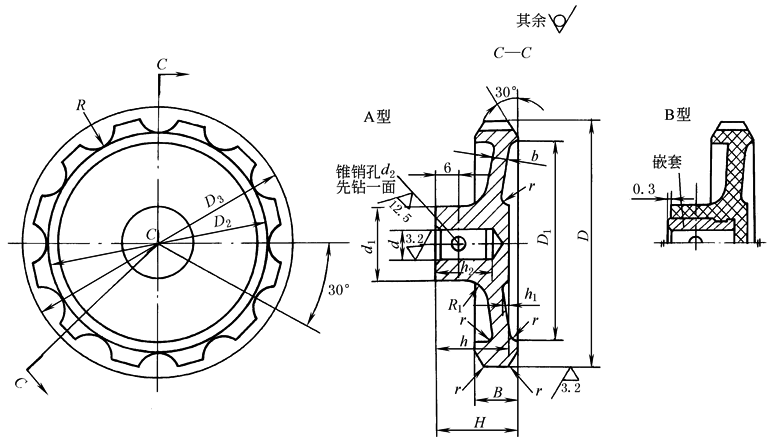

小波纹手轮 (JB/T 7273.1—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
材料：ZL102，塑料。 表面处理：ZL102为阳极氧化(D·Y)。 标记示例 A型，d＝10，D＝80，ZL102，阳极氧化小波纹手轮，标记为：手轮 10×80　JB/T 7273.1 B型，d＝10，D＝80，塑料小波纹手轮，标记为：手轮 B10×80　JB/T 7273.1
d		D	D1	D2	D3	d1	d2	H	h	h1	h2	R	R1	r	B	b	嵌套 JB/T 7275	每件质量/kg≈		相配圆锥销 GB/T 117
基本 尺寸	极限偏差 H8																	铝合金	塑料
6	＋0.018 0	50	40	45	58	16	2	16	15	1	12	6	4	1	8	3	6×12	0.055	0.039	2×16
8	＋0.022 0	63	50	55	68	18	3	20	19	1.6	14		5	1.6	10	4	8×14	0.071	0.059	3×18
10		80	63	70	88	22		24	21		16	8	6		12		10×16	0.099	0.082	3×22
12	＋0.027 0	100	80	90	112	28	4	28	23	2	18	10	7	2	14	5	12×18	0.234	0.194	4×28
		125	100	112	140	36		32	25		20	12	8		16		12×20	0.414	0.250	4×32
注：其他技术要求按JB/T 7277的规定。
