曲面转动手柄(JB/T 7270.6—1994)

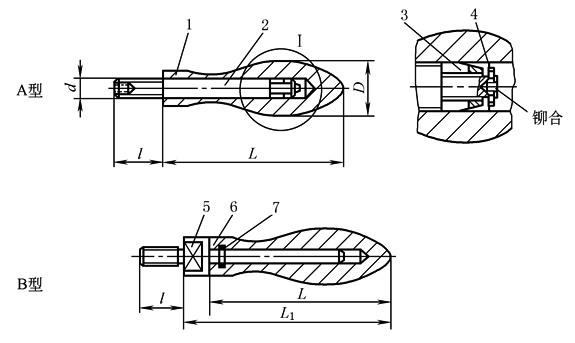

(1)手柄
																		曲面转动手柄及其零件的其他技术要求按JB/T 7277的规定
标记示例 A型，d＝M8，L＝63，35钢，喷砂镀铬曲面转动手柄，标记为：手柄 M8×63　JB/T 7270.6 B型，d＝M8，L＝63，35钢，喷砂镀铬曲面转动手柄，标记为：手柄 BM8×63　JB/T 7270.6
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
主 要 尺 寸										件号		1，6		2，5			3				4			7			每套质量 /kg≈
										名称		手柄套A、B		手柄杆A、B			弹性套				平垫圈			钢丝挡圈
d		L		l			L1		D	标准号		—		JB/T 7270.5							GB 97.1			GB 895.1
M6		50		12			—		16	规格		50		M6			4				2			—			0.041
M8		63		14			71		20			63		M8			5				2.5			7			0.081
M10		80		16			90		25			80		M10			6				3			8			0.171
M12		100		18			112		32			100		M12			8				4			10			0.331
M16		112		20			126		36			112		M16			10				6			14			0.750

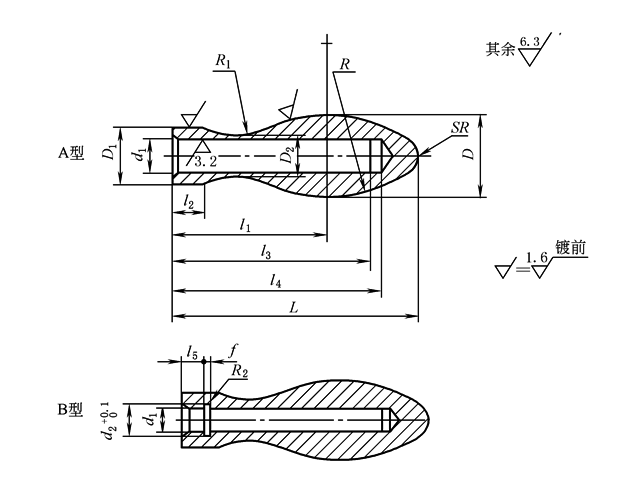

(2)手柄套(件1，6)
																			材料：35钢；Q235-A。 表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L3Cr)。
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
L	D		D1		d1						d2		D2	l1 ≈	l2	l3		l4		l5		f	R		R1	R2	SR ≈
					基本尺寸			极限偏差H11
					A	B		A		B
50	16		11		6	—		+0.075 0			—		9	32	7	40		42		—			31		21	—	3
63	20		14		8	7		+0.090 0			7.4		11	40	8	50		52		3		0.8	41		26	0.4	3.5
80	25		16		10	8					8.5		13	50	10	60		65		3.5			50		29		5
100	32		20		12	10		+0.110 0		+0.090 0	10.5		16	64	13	75		80		4.5			55		40		6
112	36		22		16	14		+0.110 0			14.6		20	70	14	85		90		5.5		1	68		41	0.5	7
