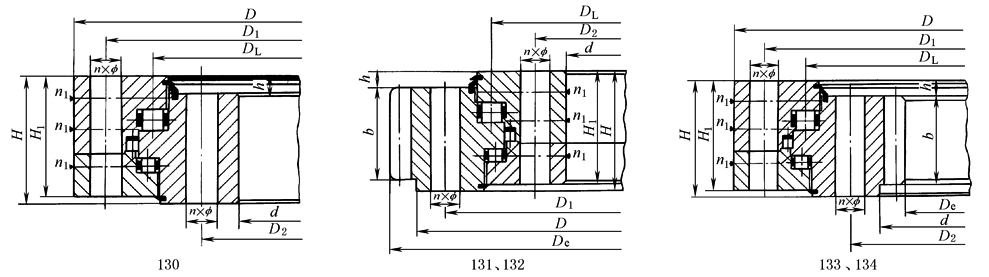

三排滚柱式回转支承(13系列)
三排滚柱式回转支承有三个座圆，上、下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机、港口起重机、钢水运转台及大吨位汽车起重机等机械上
承载 曲线 图编 号	基本型号			外形尺寸			安装尺寸				结构尺寸			齿轮参数			外齿参数		内齿参数		齿轮圆周力		参考 重量 /kg
	无齿式 DL /mm	外齿式 DL /mm	内齿式 DL /mm	D /mm	d /mm	H /mm	D1 /mm	D2 /mm	n	f /mm	n1	H1 /mm	h /mm	b /mm	x	m /mm	De /mm	z	De /mm	z	正火 Z /10^4N	调质 T /10^4N
1	130.25.500	131.25.500	133.25.500	634	366	148	598	402	24	18 (M16)	4	138	32	80	+0.5	5	664	130	337	68	5.0	6.7	224
		132.25.500	134.25.500													6	664.8	108	338.4	57	6.0	8.0
2	130.25.560	131.25.560	133.25.560	694	426	148	658	462	24	18 (M16)	4	138	32	80	+0.5	5	724	142	397	80	5.0	6.7	240
		132.25.560	134.25.560													6	724.8	118	398.4	67	6.0	8.0
3	130.25.630	131.25.630	133.25.630	764	496	148	728	532	28	18 (M16)	4	138	32	80	+0.5	6	808.8	132	458.4	77	6.0	8.0	270
		132.25.630	134.25.630													8	806.4	98	459.2	58	8.0	11.0
4	130.25.710	131.25.710	133.25.710	844	576	148	808	612	28	18 (M16)	4	138	32	80	+0.5	6	886.8	145	536.4	90	6.0	8.0	300
		132.25.710	134.25.710													8	886.4	108	539.2	68	8.0	11.0
5	130.32.800	131.32.800	133.32.800	964	636	182	920	680	36	22 (M20)	4	172	40	120	+0.5	8	1006.4	123	595.2	75	12.1	16.7	500
		132.32.800	134.32.800													10	1008	98	594	60	15.1	20.9
6	130.32.900	131.32.900	133.32.900	1064	736	182	1020	780	36	22 (M20)	4	172	40	120	+0.5	8	1102.4	135	691.2	87	12.1	16.7	600
		132.32.900	134.32.900													10	1108	108	694	70	15.1	20.9
7	130.32.1000	131.32.1000	133.32.1000	1164	836	182	1120	880	40	22 (M20)	5	172	40	120	+0.5	10	1218	119	784	79	15.1	20.9	680
		132.32.1000	134.32.1000													12	1221.6	99	784.8	66	18.1	25.1
8	130.32.1120	131.32.1120	133.32.1120	1284	956	182	1240	1000	40	22 (M20)	5	172	40	120	+0.5	10	1338	131	904	91	15.1	20.9	820
		132.32.1120	134.32.1120													12	1341.6	109	904.8	76	18.1	25.1
9	130.40.1250	131.40.1250	133.40.1250	1445	1055	220	1393	1107	45	26 (M24)	5	210	50	150	+0.5	12	1509.6	123	988.8	83	22.9	31.4	1200
		132.40.1250	134.40.1250													14	1509.2	105	985.6	71	26.3	36.6
10	130.40.1400	131.40.1400	133.40.1400	1595	1205	220	1543	1257	45	26 (M24)	5	210	50	150	+0.5	12	1665.6	136	1144.8	96	22.9	31.4	1300
		132.40.1400	134.40.1400													14	1663.2	116	1139.6	82	26.3	36.6
11	130.40.1600	131.40.1600	133.40.1600	1795	1405	220	1743	1457	48	26 (M24)	6	210	50	150	+0.5	14	1873.2	131	1335.6	96	26.3	36.6	1520
		132.40.1600	134.40.1600													16	1868.8	114	1334.4	84	30.2	41.7
12	130.40.1800	131.40.1800	133.40.1800	1995	1605	220	1943	1657	48	26 (M24)	6	210	50	150	+0.5	14	2069.2	145	1531.6	110	26.3	36.6	1750
		132.40.1800	134.40.1800													16	2076.8	127	1526.4	96	30.2	41.7
13	130.45.2000	131.45.2000	133.45.2000	2221	1779	231	2155	1845	60	33 (M30)	6	219	54	160	+0.5	16	2300.8	141	1702.4	107	32.2	44.5	2400
		132.45.2000	134.45.2000													18	2300.4	125	1699.2	95	36.2	50.1
14	130.45.2240	131.45.2240	133.45.2240	2461	2019	231	2395	2085	60	33 (M30)	6	219	54	160	+0.5	16	2556.8	157	1926.4	121	32.2	44.5	2700
		132.45.2240	134.45.2240													18	2552.4	139	1933.2	108	36.2	50.1
15	130.45.2500	131.45.2500	133.45.2500	2721	2279	231	2655	2345	72	33 (M30)	8	219	54	160	+0.5	18	2822.4	154	2185.2	122	36.2	50.1	3000
		132.45.2500	134.45.2500													20	2816	138	2188	110	40.2	55.6
16	130.45.2800	131.45.2800	133.45.2800	3021	2579	231	2955	2645	72	33 (M30)	8	219	54	160	+0.5	18	3110.4	170	2491.2	139	36.2	50.1	3400
		132.45.2800	134.45.2800													20	3116	153	2488	125	40.2	55.6
17	130.50.3150	131.50.3150	133.50.3150	3432	2868	270	3342	2958	72	45 (M42)	8	258	65	180	+0.5	20	3536	174	2768	139	45.2	62.6	5000
		132.50.3150	134.50.3150													22	3537.6	158	2758.8	126	49.8	68.9
18	130.50.3550	131.50.3550	133.50.3550	3832	3268	270	3742	3358	72	45 (M42)	8	258	65	180	+0.5	20	3936	194	3168	159	45.2	62.6	5600
		132.50.3550	134.50.3550													22	3933.6	176	3154.8	144	49.8	68.9
19	130.50.4000	131.50.4000	133.50.4000	4282	3718	270	4192	3808	80	45 (M42)	8	258	65	180	+0.5	22	4395.6	197	3616.8	165	49.8	68.9	6400
		132.50.4000	134.50.4000													25	4395	173	3610	145	56.5	78.3
20	130.50.4500	131.50.4500	133.50.4500	4782	4218	270	4692	4308	80	45 (M42)	8	258	65	180	+0.5	22	4901.6	220	4122.8	188	49.8	68.9	7100
		132.50.4500	134.50.4500													25	4895	193	4110	165	56.5	78.3
注：1.n1 为润滑油孔数，均布；油杯M10×1 JB/T 7940.1～7940.2。 2.安装孔 n×f 可为光孔或螺孔；若为螺孔，螺纹深度是螺纹直径的2倍；齿宽 b 可改为H-h。 3.表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。 4.外齿修顶系数为0.1，内齿修顶系数为0.2。 5.内外径均为自由公差。若主机与回转支承有配合要求，订货时必须注明。 6.生产厂：徐州罗特艾德回转支承公司。该公司除生产01、03系列回转支承外，还有单排交叉滚柱式(11系列)、双排球式(02系列)等多种产品。
