成套滚针轴承(摘自GB/T 5801—2020)

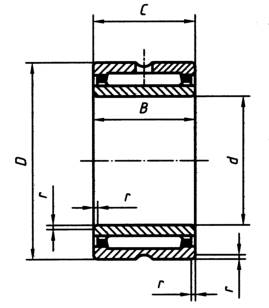

	符号含义 NA—有实体内外圈，外圈有双挡边（或双锁圈），内圈无挡边，且可与外圈及组件分离

基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		质量 /g	轴承代号	其他尺寸 /mm	安装尺寸 /mm
d	D	B、C	Cr	C0r	脂	油	W ≈	NA型	r min	D1 min	Ｄ2 max	ra max
5	13	10	—	—	—	—	—	NA 49/5	0.15	—	—	—
6	15	10	—	—	—	—	—	NA 49/6	0.15	—	—	—
7	17	10	—	—	—	—	—	NA 49/7	0.15	—	—	—
8	19	11	—	—	—	—	—	NA 49/8	0.2	—	—	—
9	20	11	—	—	—	—	—	NA 49/9	0.3	—	—	—
10	22	13	8.60	9.20	15000	22000	243	NA 4900	0.3	12	20	0.3
	22	22	—	—	—	—	—	NA 6900	0.3	—	—	—
12	24	13	9.60	10.8	13000	19000	276	NA 4901	0.3	14	22	0.3
	24 24	22 16	16.2	21.5	13000	19000	469	NA 6901 NA 5901	0.3	14	22	0.3 0.3
15	28	13	10.2	12.8	10000	16000	359	NA 4902	0.3	17	26	0.3
	28 28	23 18	17.5	25.2	10000	16000	637	NA 6902 NA 5902	0.3	17	26	0.3 0.3
17	30	13	11.2	14.5	9500	15000	394	NA 4903	0.3	19	28	0.3
	30 30	23 18	19.0	28.8	9500	15000	699	NA 6903 NA 5903	0.3	19	28	0.3
20	37	17	21.2	25.2	9000	14000	799	NA 4904	0.3	22	35	0.3
	37 37	30 23	35.2	48.5	9000	14000	141	NA 6904 NA 5904	0.3	22	35	0.3 0.3
22	39	17	23.2	29.2	9000	13000	854	NA 49/22	0.3	24	37	0.3
	39 39	30 23	38.5	56.2	9000	13000	151	NA 69/22 NA 59/22	0.3	24	37	0.3 0.3
25	42	17	24.0	31.2	8000	12000	947	NA 4905	0.3	27	40	0.3
	42 42	30 23	40.0	60.2	8000	12000	167	NA 6905 NA 5905	0.3	27	40	0.3 0.3
28	45	17	24.8	33.2	7500	11000	104	NA 49/28	0.3	30	43	0.3
	45 45	30 23	41.5	64.2	7500	11000	183	NA 69/28 NA 59/28	0.3	30	43	0.3 0.3
30	47	17	25.5	35.5	7000	10000	108	NA 4906	0.3	32	45	0.3
	47 47	30 23	42.8	68.5	7000	10000	191	NA 6906 NA 5906	0.3	32	45	0.3 0.3
32	52	20	31.5	48.5	6300	9000	168	NA 49/32	0.6	36	48	0.6
	52 52	36 27	48.0	83.2	6300	9000		NA 69/32 NA 59/32	0.6	36	48	0.6 0.6
35	55	20	32.5	51.0	6000	8500	181	NA 4907	0.6	39	51	0.6
	55 55	36 27	49.5	87.2	6000	8500		NA 6907 NA 5907	0.6	39	51	0.6 0.6
40	62	22	43.5	66.2	5000	7000	240	NA 4908	0.6	44	58	0.6
	62 62	40 30	62.8	108	5000	7000		NA 6908 NA 5908	0.6	44	58	0.6 0.6
45	68	22	46.0	73.0	4800	6700	284	NA 4909	0.6	49	64	0.6
	68 68	40 30	67.2	118	4800	6700	—	NA 6909 NA 5909	0.6	49	64	0.6 0.6
50	72	22	48.2	80.0	4500	6300	287	NA 4910	0.6	54	68	0.6
	72 72	40 30	70.2	128	4500	6300	—	NA 6910 NA 5910	0.6	54	68	0.6 0.6
55	80	25	58.5	99.0	4000	5600	416	NA 4911	1	60	75	1
	80 80	45 34	87.8	168	4000	5600	—	NA 6911 NA 5911	1	60	75	1 1
60	85	25	61.2	108	3800	5300	448	NA 4912	1	65	80	1
	85 85	45 34	90.8	182	3800	5300	—	NA 6912 NA 5912	1	65	80	1 1
65	90	25	62.2	112	3600	5000	479	NA 4913	1	70	85	1
	90 90	45 34	93.2	188	3600	5000	—	NA 6913 NA 5913	1	70	85	1 1
70	100	30	84.0	152	3200	4500	762	NA 4914	1	75	95	1
	100 100	54 40	130	260	3200	4500	—	NA 6914 NA 5914	1	75	95	1 1
75	105	30	855	158	3000	4300	805	NA 4915	1	80	100	1
	105 105	54 40	130	270	3000	4300	—	NA 6915 NA 5915	1	80	100	1 1
80	110 110 110	30 54 40	89.0 135	170 292	2800 2800	4000 4000	852 —	NA 4916 NA 6916 NA 5916	1 1	85 85	105 105	1 1 1
85	120 120 120	35 63 46	112 155	235 365	2400 2400	3600 3600	1280 —	NA 4917 NA 6917 NA 5917	1.1 1.1	91.5 91.5	113.5 113.5	1 1 1.1
90	125 125 125	35 63 46	115 165	250 388	2200 2200	3400 3400	1340 —	NA 4918 NA 6918 NA 5918	1.1 1.1	96.5 96.5	118.5 118.5	1 1 1.1
95	130 130 130	35 63 46	120 172	265 412	2000 2000	3200 3200	1410 —	NA 4919 NA 6919 NA 5919	1.1 1.1	101.5 101.5	123.5 123.5	1 1 1.1
100	140 140 140	40 71 54	130 202	270 480	2000 2000	3200 3200	1960 —	NA 4920 NA 6920 NA 5920	1.1 1.1	106.5 106.5	133.5 133.5	1 1 1.1
105	145	54						NA 5921				1.1
110	140 150 150	30 40 54	93.0 138	210 295	2000 1900	3200 3000	1130 2120	NA 4822 NA 4922 NA 5922	1 1.1	115 116.5	135 143.5	1 1 1.1
120	150 165	30 45	96.2 180	225 382	1900 1800	3000 2800	1220 2910	NA 4824 NA 4924	1 1.1	125 126.5	145 158.5	1 1
	165	60						NA 5924				1.1
130	165 180 180	35 50 67	118 202	302 460	1700 1600	2600 2400	— 3960	NA 4826 NA 4926 NA 5926	1.1 1.5	136.5 138	158.5 172	1 1.5 1.5
140	175 190 190	35 50 67	122 210	320 488	1600 1500	2400 2200	1980 4220	NA 4828 NA 4928 NA 5928	1.1 1.5	146.5 148	168.5 182	1 1.5 1.5
150	190	40	152	395	1500	2200	2800	NA 4830	1.1	156.5	183.5	1
160	200	40	158	418	1500	2200	2970	NA 4832	1.1	166.5	193.5	1
170	215	45	192	520	1300	2000	4080	NA 4834	1.1	176.5	208.5	1
180	225	45	198	552	1200	1900	4290	NA 4836	1.1	186.5	218.5	1
190	240	50	230	688	1200	1800	5700	NA 4838	1.5	198	232	1.5
200	250	50	235	725	1100	1700	5970	NA 4840	1.5	208	242	1.5
220	270	50	245	785	950	1500	6500	NA 4844	1.5	228	262	1.5
240	300	60	352	1050	900	1400	10100	NA 4848	2	249	291	2
260	320	60	368	1130	800	1200	10800	NA 4852	2	269	311	2
280	350	69	445	1310	750	1100	15800	NA 4856	2	289	341	2
300	380	80	608	1700	750	1100	22200	NA 4860	2.1	311	369	2.1
320	400	80	630	1820	700	1000	23500	NA 4864	2.1	331	389	2.1
340	420	80	642	1900	670	950	24800	NA 4868	2.1	351	409	2.1
360 170 180 190 205 215 225 245 265 290 310 340 360 380 400 430 450 470 490	440 210 220 230 250 260 280 300 320 360 380 420 440 460 480 520 540 560 600	80 60 60 60 69 69 80 80 80 100 100 118 118 118 118 140 140 140 160	662	2010	630	900	26100	NA 4872 NA 4930 NA 4932 NA 4934 NA 4936 NA 4938 NA 4940 NA 4944 NA 4948 NA 4952 NA 4956 NA 4960 NA 4964 NA 4968 NA 4972 NA 4976 NA 4980 NA 4984 NA 4988	2.1 2 2 2 2 2 2.1 2.1 2.1 2.1 2.1 3 3 3 3 4 4 4 4	371	429	2.1
注：滚针轴承可带或不带保持架，可具有一列或两列滚针，外圈上可有或无润滑槽和润滑孔。
