轧机用四列圆柱滚子轴承(摘自JB/T 5389.1—2016)

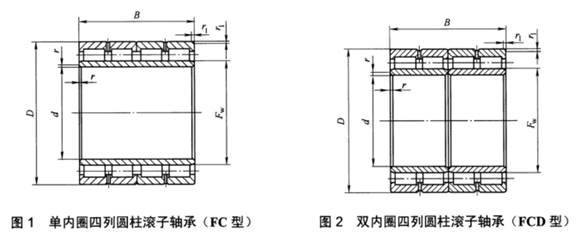

	符号含义与应用 FC—四列圆柱滚子轴承(一个内圈) FCDP—外圈单挡边，带平挡圈的双内圈四列圆柱滚子轴承 FCD—双内圈四列圆柱滚子轴承 能承受大的径向载荷，不能承受轴向载荷，不能限制轴向位移，刚性大，用于轧机等重型机械

主要尺寸/mm

基本额定载荷/kN

轴承代号

主要尺寸/mm

基本额定载荷/kN

轴承代号

d

D

B

FW

r min

r1 min

Cr

C0r

FC型

d

D

B

FW

r min

r1 min

Cr

C0r

FC型

90 100 110 120 130 140 145 150 150 160 170 180 190 200 210

140 140 140 145 150 170 165 180 200 210 210 210 225 210 225 225 230 230 230 240 240 230 230 240 250 260 250 260 260 280 270 270 260 270 280 270 280 310 280 280 290 320 300 300 300

70 104 70 70 106 120 120 105 125 125 155 155 156 120 120 150 156 130 168 168 124 160 160 170 170 120 156 124 168 180 168 170 168 200 200 170 170 175 200 188 192 216 210 170 260

105 111 111 113 113 127 127 135 149 158 158 166 169 166 169 169 174 180 180 183 183 185.5 185.5 189 192 195 200 202 202 207 212 212 212 212 214 222 222 229 222 222 226 233 234 234 234

1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2 2 2 2 2 1.5 2.1 2.1 2.1 2 2 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1

1.1 1.1 1.1 1.1 1.1 2 2 2 2 2 2 2 2 2 2 2 2 1.5 2.1 2.1 2.1 2 2 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1

335 209 218 — 605 612 738 718 — 578 838 788 840 742 852 942 690 1210 1070 648 1210 809 1050 1460 1420 1430 755 1360 — 1120 1340 1430 1230 — 1540 1950

730 435 432 — 1060 930 1220 1150 — 1590 1690 1290 1760 1705 2170 1950 1310 2360 2080 1020 1770 1730 2170 2340 2430 2430 2440 3200 — 2270 3320 2580 2820 — 3400 3550

FC 182870 FC 2028104 FC 202870/YA3^② FC 202970 FC 2030106 FC 2234120 FC 243390 FC 2436105 FC 2640125 FC 2842125 FC 2842155 FC 2942155 FC 2945156 FC 3042120 FC 3045120 FC 3045150 FC 3046156 FC 3246130^② FC 3246168/YA3^② FC 3248168 FC 3248124 FC 3446160^② FC 3446180 FC 3448170 FC 3450170 FC 3452120 FC 3650156^② FC 3652124^② FC 3652168 FC 3656180 FC 3854168^② FC 3854170^② FC 3852168 FC 3854200 FC 3856200 FC 4054170^② FC 4056170 FC 4062175 FC 4056200 FC 4056188^② FC 4058192 FC 4064216 FC 4260210 FC 4260170 FC 4260260

220 230 240 250 260 270 280 290 300 320 330 340 350 400 440 500 570

340 310 310 320 300 340 330 340 330 340 360 350 340 350 360 360 370 370 380 380 380 390 390 390 420 375 390 390 410 420 420 420 450 480 480 460 450 460 480 480 520 550 660 670 750

200 192 225 210 192 192 206 260 220 192 220 224 230 220 220 200 220 280 280 220 230 236 220 275 280 200 240 190 240 300 218 240 240 290 350 340 250 260 280 350 300 300 340 450 530

250 246 244 248 242 250 260 261 264 265 272 270 276 278 282 288 292 292 294 290 298 312 312 312 318 306 312 316 320 327 332 332 355 364 364 365 371 370 374 378 401 442 492 540 622

4 2.1 2.1 2.1 2.5 2.1 2.1 2.1 2.1 2.1 2.1 3 3.5 3 3 3 3 3 3 3 3 3 3 3 4 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 5 5 6 6 6

4 2.1 2.1 2.1 2.5 2.1 2.1 2.1 2.1 2.1 2.1 3 3.5 3 3 3 3 3 3 3 3 3 3 3 4 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 5 5 6 6 6

1230 1850 1510 1350 2000 1780 1540 2070 — 1610 1650 2000 1530 — 2270 2150 2140 2310 1690 2930 2670 — 2470 — 1980 2170 2220 2980 3970 3300 2420 2650 — 3570

3120 4050 3330 3510 4400 4850 3650 3860 — 4210 4250 4650 3860 — 5380 4750 4750 5950 4820 6250 5570 — 5330 — 4680 5280 5320 5980 8320 9140 7240 7000 — 9560

FC 4468200^② FC 4462192 FC 4462225^② FC 4464210 FC 4460192 FC 4468192 FC 4666206 FC 4668260 FC 4866220^② FC 4868192^② FC 4872220 FC 4870224 FC 5068230 FC 5070220 FC 5072220^② FC 5272200^② FC 5274220 FC 5274280 FC 5276280 FC 5276220^② FC 5476230 FC 5478236^② FC 5678220 FC 5678275 FC 5684280 FC 5675200 FC 5678240 FC 5878190 FC 5882240 FC 5884300 FC 6084218 FC 6084240^① FC 6490240 FC 6496290 FC 6496350^① FC 6692340^① FC 6890250^② FC 6892260 FC 6896280 FC 6896350^① FC 70104300 FC 80110300 FC 88132340 FC 100134450 FC 114150530

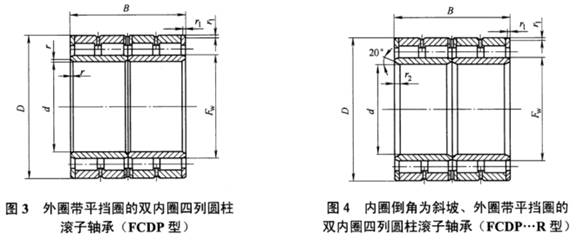

FCD型、FCDP型、FCDP···R型轴承外形尺寸

轴承型号		d	D	B	Fw	rsmin	r1smin	r2
FCD型	FCDP型 FCDP···R型
FCD 2030106	—	100	150	105	113	1.5	1.1	—
FCD 3045120	—	150	225	120	169	2	2	—
FCD 3446160	—	170	230	160	185.5	2	2	—
FCD 4462225	—	220	310	225	244	2.1	2.1	—
FCD 4462265	—	220	310	265	246	2.1	2.1	—
FCD 4464210	—	220	320	310	248	2.1	2.1	—
FCD 4668260	—	230	340	260	261	2.1	2.1	—
FCD 4866220	—	240	330	220	264	2.1	2.1	—
FCD 4872290	—	240	360	290	270	4	4	—
FCD 5068230	—	260	340	230	276	3.5	3.5	—
FCD 5276280	—	260	370	200	290	3	3	—
FCD 5274200	—	260	380	280	292	3	3	—
FCD 5280290	—	260	400	290	296	4	4	—
FCD 5476230	—	270	380	230	298	3	3	—
FCD 5478236	—	270	390	236	312	3	3	—
FCD 5678275	FCDP 5678275	280	390	278	308	1.5	1.1	—
FCD 5682300	—	280	410	300	313	4	4	—
FCD 5684280	—	280	420	280	318	4	4	—
FCD 5882240	—	290	410	240	320	4	4	—
FCD 5884300	—	290	420	300	327	4	4	—
FCD 5886280	—	290	430	280	330	4	4	—
FCD 6084240	—	300	420	240	332	4	4	—
FCD 6084300	FCDP 6084300	300	420	300	332	3	3	—
FCD 6488240	—	320	440	240	351	4	4	—
FCD 6490240	—	320	450	240	355	4	4	—
FCD 6492280	—	320	460	280	357	4	4	—
FCD 6492340	—	320	460	340	357	4	4	—
FCD 6496290	—	320	480	290	364	4	4	—
FCD 6496306	—	320	480	306	364	4	4	—
FCD 6496350	FCDP 6496350	320	480	350	364	4	4	—
FCD 6692340	FCDP 6692340	330	460	340	365	4	4	—
FCD 6890250	—	340	450	250	371	4	4	—
FCD 6892260	—	340	460	260	370	4	4	—
FCD 6896280	—	340	480	280	378	4	4	—
FCD 6896350	FCDP 6896350	340	480	350	378	4	4	—
FCD 7296340	—	360	480	340	392	4	4	—
FCD 72100300	—	360	500	300	394	3	3	—
FCD 72102370	FCDP 72102370	360	510	370	392	4	4	—
FCD 72104380	FCDP 72104380	360	520	380	405	4	4	—
FCD 72110430	—	360	550	430	408	5	5	—
FCD 74104380	FCDP 74104380	370	520	380	409	4	4	—
—	FCDP 74106400	370	530	400	413	4	4	—
FCD 74108400	—	370	540	400	416	5	5	—
FCD 75104360	—	375	520	360	422	5	5	—
FCD 76100300	—	380	500	300	412	4	4	—
FCD 76104290	—	380	520	290	426	4	4	—
FCD 76108360	—	380	540	360	422	4	4	—
FCD 76108400	FCDP 76108400	380	540	400	422	4	4	—
FCD 78110400	—	390	550	400	434	5	5	—
FCD 80110300	—	400	550	300	442	5	5	—
FCD 80112410	FCDP 80112410	400	560	410	445	5	5	—
—	FCDP 82112400R	410	560	400	450	—	5	11
FCD 82120440	FCDP 82120440	410	600	440	460	5	5	—
FCD 84120440	FCDP 84120440	420	600	440	470	5	5	—
FCD 88124450	FCDP 88124450	440	620	450	487	5	5	—
FCD 88132340	—	440	660	340	492	6	6	—
—	FCDP 92124400	460	620	400	502	4	4	—
FCD 92130470	FCDP 92130470	460	650	470	509	5	5	—
FCD 96130450	FCDP 96130450	480	650	450	525	6	6	—
FCD 96136500	FCDP 96136500	480	680	500	532	6	6	—
FCD 96140420	—	480	700	420	533	6	6	—
FCD 100134450	FCDP 100134450	500	670	450	540	6	5	—
FCD 100136450	—	500	680	450	540	5	5	—
—	FCDP 100140500	500	700	500	554	6	6	17
—	FCDP 100142480R	500	710	480	558	—	6	—
FCD 100144530	FCDP 100144530	500	720	530	568	6	6	—
—	FCDP 102136500	510	680	500	560	5	5	—
—	FCDP 102146520	510	730	520	565	6	6	—
—	FCDP 102152550R	510	760	550	570	—	6	16
—	FCDP 104147535R	520	735	535	574.5	—	5	20
—	FCDP 106152520R	530	760	520	587	—	5	12
FCD 106156570	FCDP 106156570	530	780	570	601	6	6	—
FCD 110148510	FCDP 110148510	550	740	510	600	6	6	—
—	FCDP 110160520	550	800	520	612	6	6	—
—	FCDP 110160560	550	800	560	612	6	6	—
FCD 112164630	FCDP 112164630	560	820	630	625	6	6	—
—	FCDP 114160514	570	800	514	626	6	6	—
FCD 114163594	FCDP 114163594	570	815	594	628	6	6	—
—	FCDP 116170540	580	850	540	652	6	6	—
FCD 120164575	FCDP 120164575	600	820	575	660	6	6	—
—	FCDP 120174540	600	870	540	672	6	6	—
FCD 120174640	FCDP 120174640	600	870	640	672	6	6	—
—	FCDP 122174660R	610	870	660	680	—	6	12
FCD 126180670	FCDP 126180670	630	900	670	698	6	6	—
—	FCDP 126184515	630	920	515	700	7.5	7.5	—
—	FCDP 130180650	650	900	650	704	7.5	7.5	—
—	FCDP 130184600R	650	920	600	723	—	6	18
FCD 130184670	FCDP 130184670	650	920	670	723	7.5	7.5	—
FCD 134190700	FCDP 134190700	670	950	700	750	7.5	7.5	—
—	FCDP 136196640R	680	980	640	760	—	4	20
FCD 138196715	FCDP 138196715	690	980	715	766	7.5	7.5	—
—	FCDP 138196750	690	980	750	766	7.5	7.5	—
FCD 140186620	FCDP 140186620	700	930	620	763	7.5	7.5	—
FCD 140192620	FCDP 140192620	700	960	620	790	7.5	7.5	—
FCD 142200715	FCDP 142200715	710	1000	715	787.5	7.5	7.5	—
FCD 146192620	FCDP 146192620	730	960	620	790	6	6	—
—	FCDP 146200700R	730	960	620	790	6	6	—
—	FCDP 146206750R	730	1030	750	809	—	4	20
FCD 150200670	FCDP 150200670	750	1000	670	813	7.5	7.5	—
—	FCDP 156214780	780	1070	780	853	7.5	7.5	—
FCD 160216700	FCDP 160216700	800	1080	700	878	7.5	7.5	—
FCD 160230850	FCDP 160230850	800	1150	850	905	7.5	7.5	—
—	FCDP 164226800R	820	1130	800	903	—	4	23
FCD 166216710	FCDP 166216710	830	1080	710	896	8	8	—
FCD 170230840	FCDP 170230840	850	1150	840	928	7.5	7.5	—
FCD 180244840	FCDP 180244840	900	1220	840	989	7.5	7.5	—
FCD 190260850	FCDP 190260850	950	1300	850	1044	7.5	7.5	—
FCD 1902721000	FCDP 1902721000	950	1360	1000	1058	7.5	7.5	—
FCD 200272800	FCDP 200272800	1000	1360	800	1084	7.5	7.5	—
FCD 2123001120	FCDP 2123001120	1060	1500	1120	1165	9.5	9.5	—
FCD 222296980	FCDP 222296980	1110	1480	980	1210	9.5	9.5	—
FCD 2243161150	FCDP 2243161150	1120	1580	1150	1240	9.5	9.5	—

①FCDP型轴承与FCD型轴承外形尺寸和额定载荷相同。

②轴承代号及基本额定载荷数据来自瓦房店轴承集团公司样本。

注：FCD型及FCDP型，标准中尚有d＝440、460、480、500、530、550、560、570、600、630、650、670、690、700、710、730、750、800、830、850、900、950、1000、1060、1110、1120等各种规格，本表未编入。
