无内圈圆柱滚子轴承(GB/T 283—2007)

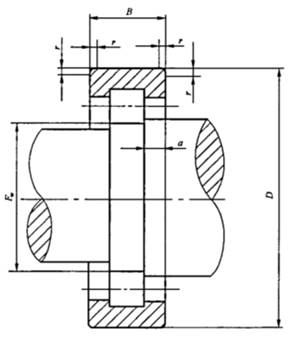

无内圈圆柱滚子轴承RNU型									符号含义与应用 RNU—无内圈，外圈有双挡边应用基本同前。与轴承接触的轴颈表面的硬度、加工精度和表面质量应与套圈的滚道相近，用于径向尺寸受限制的部件。
基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		质量 /kg	轴承代号	其他尺寸 /mm		安装尺寸 /mm
F_W	D	B	C_r	C_0r	脂	油	W≈	RNU 型	a	r min	d_a max	D_a max	r_a max
19.3	35	11						RNU 202 E	—	0.6
20	35	11	7.98	5.5	15000	19000	0.038	RNU 202	3	0.6	22.4	31	0.6
22.1	40	12						RNU 203 E	—	0.6
22.9	40	12	9.12	7.0	14000	18000	—	RNU 203	3.25	0.6	25.3	36	0.6
26.5	47	14	25.8	24.0	12000	16000	0.089	RNU 204 E	2.5	1	29.8	42	1
26.5	47	18	30.8	30.0	12000	16000	0.113	RNU 2204 E	3.5	1	29.8	42	1
27.5	52	15	29.0	25.5	11000	15000	0.12	RNU 304 E	2.5	1.1	32	45.5	1
27.5	52	21	39.2	37.5	10000	14000	0.168	RNU 2304 E	3.5	1.1	32	45.5	1
30.5	47	12	11.0	10.2	11000	15000	—	RNU 1005	3.25	0.6	32.6	43	0.6
31.5	52	15	27.5	26.8	11000	14000	0.104	RNU 205 E	3	1	34.9	47	1
31.5	52	18	32.8	33.8	11000	14000	0.124	RNU 2205 E	3.5	1	34.9	47	1
34	62	17	38.5	35.8	9000	12000	0.193	RNU 305 E	3	1.1	39	55.5	1
34	62	24	53.2	54.5	9000	12000	0.272	RNU 2305 E	4	1.1	39	55.5	1
36.5	55	13						RNU 1006	3.5	1
37.5	62	16	36.0	35.5	8500	11000	0.159	RNU 206 E	3	1	41.8	57	1
37.5	62	20	45.5	48.0	8500	11000	0.202	RNU 2206 E	3.5	1	41.8	57	1
40.5	72	19	49.2	48.2	8000	10000	0.285	RNU 306 E	3.5	1.1	46.2	61.5	1
40.5	72	27	70.0	75.5	8000	10000	0.409	RNU 2306 E	4.5	1.1	46.2	61.5	1
42	62	14						RNU 1007	3.75	1
44	72	17	46.5	48.0	7500	9500	0.233	RNU 207 E	3	1.1	47.4	61.5	1
44	72	23	57.5	63.0	7500	9500	0.307	RNU 2207 E	4.5	1.1	47.4	61.5	1
46.2	80	21	62.0	63.2	7000	9000	0.379	RNU 307 E	3.5	1.5	50.3	72	1.5
46.2	80	31	87.5	98.2	7000	9000	0.557	RNU 2307 E	5	1.5	50.3	72	1.5
47	68	15						RNU 1008	4	1
49.5	80	18	51.5	53.0	7000	9000	0.294	RNU 208 E	3.5	1.1	54.2	73.5	1
49.5	80	23	67.5	75.2	7000	9000	0.38	RNU 2208 E	4	1.1	54.2	73.5	1
52	90	23	76.8	77.8	6300	8000	0.515	RNU 308 E	4	1.5	58.3	82	1.5
52	90	33	105	118	6300	8000	0.738	RNU 2308 E	5.5	1.5	58.3	82	1.5
52.5	75	16						RNU 1009	4.25	1
54.5	85	19	58.5	63.8	6300	8000	0.335	RNU 209 E	3.5	1.1	59	78.5	1
54.5	85	23	71.0	82.0	6300	8000	0.407	RNU 2209 E	4	1.1	59	78.5	1
57.5	80	16						RNU 1010	4.25	1
58.5	100	25	93.0	98.0	5600	7000	0.703	RNU 309 E	4.5	1.5	64	92	1.5
58.5	100	36	130	152	5600	7000	1.01	RNU 2309 E	6	1.5	64	92	1.5
59.5	90	20	61.2	69.2	6000	7500	0.369	RNU 210 E	4	1.1	64.1	83.5	1
59.5	90	23	74.2	88.8	6000	7500	0.433	RNU 2210 E	4	1.1	64.1	83.5	1
64.5	90	18						RNU 1011	5	1.1
65	110	27	105	112	5300	6700	0.896	RNU 310 E	5	2	71	101	2
65	110	40	155	185	5300	6700	1.34	RNU 2310 E	6.5	2	71	101	2
66	100	21	80.2	95.5	5300	6700	0.508	RNU 211 E	3.5	1.5	70	92	1.5
66	100	25	94.8	118	5300	6700	0.601	RNU 2211 E	4	1.5	70	92	1.5
69.5	95	18						RNU 1012	5	1.1
70.5	120	29	128	138	4800	6000	1.16	RNU 311 E	5	2	77.2	111	2
70.5	120	43	190	228	4800	6000	1.74	RNU 2311 E	6.5	2	77.2	111	2
72	110	22	89.8	102	5000	6300	0.632	RNU 212 E	4	1.5	77.6	102	1.5
72	110	28	122	152	5000	6300	0.831	RNU 2212 E	4	1.5	77.6	102	1.5
74.5	100	18						RNU 1013	5	1.1
77	130	31	142	155	4500	5600	1.40	RNU 312 E	5.5	2.1	82.5	119	2.1
77	130	46	212	260	4500	5600	2.12	RNU 2312 E	7	2.1	82.5	119	2.1
78.5	120	23	102	118	4500	5600	0.796	RNU 213 E	4	1.5	84	112	1.5
78.5	120	31	142	180	4500	5600	1.09	RNU 2213 E	4.5	1.5	84	112	1.5
80	110	20	47.5	57.0	4800	6000	—	RNU 1014	5	1.1	83.8	103.5	1
82.5	140	33	170	188	4000	5000	1.75	RNU 313 E	5.5	2.1	90.8	129	2.1
82.5	140	48	235	285	4000	5000	2.54	RNU 2313 E	8	2.1	90.8	129	2.1
83.5	125	24	112	135	4300	5300	0.878	RNU 214 E	4	1.5	88.6	117	1.5
83.5	125	31	148	192	4300	5300	1.15	RNU 2214 E	4.5	1.5	88.6	117	1.5
85	115	20						RNU 1015	5	1.1
88.5	130	25	125	155	4000	5000	0.964	RNU 215 E	4	1.5	92.9	122	1.5
88.5	130	31	155	205	4000	5000	1.21	RNU 2215 E	4.5	1.5	92.9	122	1.5
89	150	35	195	220	3800	4800	2.18	RNU 314 E	5.5	2.1	97.5	139	2.1
89	150	51	260	320	3800	4800	3.11	RNU 2314 E	8.5	2.1	97.5	139	2.1
91.5	125	22						RNU 1016	5.5	1.1
95	160	37	228	260	3600	4500	2.62	RNU 315 E	5.5	2.1	103.5	149	2.1
95.3	140	26	132	165	3800	4800	1.14	RNU 216 E	4.5	2	100	131	2
95.3	140	33	178	242	3800	4800	1.49	RNU 2216 E	4.5	2	100	131	2
95.5	160	55	245	308	3600	4500	4.54	RNU 2315	—	2.1	103.5	149	2.1
96.5	130	22	64.5	81.6	4000	5000	0.72	RNU 1017	5.5	1.1	100.8	123.5	1
100.5	150	28	158	192	3600	4500	1.48	RNU 217 E	4.5	2	107	141	2
100.5	150	36	205	272	3600	4500	1.93	RNU 2217 E	5	2	107	141	2
101	170	39	245	282	3400	4300	3.1	RNU 316 E	6	2.1	111.8	159	2.1
103	140	24	74.0	94.8	3800	4800	0.98	RNU 1018	6	1.5	107.8	132	1.5
107	160	30	172	215	3400	4300	1.79	RNU 218 E	5	2	114.2	151	2
107	160	40	230	312	3400	4300	2.41	RNU 2218 E	6	2	114.2	151	2
108	180	41	280	332	3200	4000	3.66	RNU 317 E	6.5	3	115.5	167	2.5
108	180	60	295	380	3200	4000	6.47	RNU 2317	—	3	115.5	167	2.5
112.5	170	32	208	362	3200	4000	2.22	RNU 219 E	5	2.1	120	159	2.1
112.5	170	43	275	368	3200	4000	2.97	RNU 2219 E	6.5	2.1	120	159	2.1
113	150	24						RNU 1020	6	1.5
113.5	190	43	298	348	3000	3800	4.27	RNU 318 E	6.5	3	125	177	2.5
119	180	34	235	302	3000	3800	2.68	RNU 220 E	5	2.1	128	169	2.1
119	180	46	318	440	3000	3800	3.65	RNU 2220 E	6	2.1	128	169	2.1
119.5	160	26						RNU 1021	6.5	2
121.5	200	45	315	380	2800	3600	4.86	RNU 319 E	7.5	3	132	187	2.5
125	170	28	115	155	3000	3800	1.91	RNU 1022	6.5	2	130.7	161	2
127.5	215	47	365	425	2600	3200	5.98	RNU 320 E	7.5	3	140.5	202	2.5
132.5	200	38	278	360	2600	3400	3.69	RNU 222 E	6	2.1	141.5	189	2.1
135	180	28	130	168	2600	3400	2.31	RNU 1024	6.5	2	140.7	171	2
135	225	49	322	392	2200	3000	—	RNU 321	9.5	3	147	212	2.5
143	240	50	352	428	2000	2800	—	RNU 322	9	3	155.5	227	2.5
143.5	215	40	322	422	2200	3000	4.52	RNU 224 E	6	2.1	153	204	2.1
148	200	33						RNU 1026	8	2
154	260	55	440	552	1900	2600	—	RNU 324	9.5	3	168.5	247	2.5
156	230	40	258	352	2000	2800	5.6	RNU 226	8	3	165.5	217	2.5
158	210	33	158	220	2000	2800	—	RNU 1028	8	2	164.5	201	2
167	280	58	492	620	1700	2200	—	RNU 326	10	4	182	264	3
169	250	42	302	415	1800	2400	—	RNU 228	8	3	179.5	237	2.5
169.5	225	35	188	268	1900	2600	3.64	RNU 1030	8.5	2.1	176.7	214	2.1
180	240	38						RNU 1032	9	2.1
180	300	62	545	690	1600	2000	—	RNU 328	11	4	196	284	3
182	270	45	360	490	1700	2200	—	RNU 230	8.5	3	193	257	2.5
193	260	42						RNU 1034	10	2.1
193	320	65	595	765	1500	1900	—	RNU 330	11.5	4	210	304	3
195	290	48	405	552	1600	2000	—	RNU 232	9	3	205	277	2.5
205	280	46	300	438	1600	2000	—	RNU 1036	10.5	2.1	214.5	269	2.1
208	340	68	628	825	1400	1800	—	RNU 332	13	4	225	324	3
208	310	52	425	650	1500	1900	—	RNU 234	10	4	219.8	294	3
215	290	46						RNU 1038	10.5	2.1
218	320	52	425	650	1400	2800	—	RNU 236	10	4	230.5	304	3
220	360	72	715	952	1300	1700	—	RNU 334	13.5	4	238	344	3
229	310	51						RNU 1040	12.5	2.1
231	340	55	512	745	1300	1700	—	RNU 238	10.5	4	244.5	324	3
232	380	75	835	1100	1200	1600	—	RNU 336	13.5	4	251	364	3
244	360	58	570	842	1200	1600	—	RNU 240	11	4	258	344	3
245	400	78	882	1190	1100	1500	—	RNU 338	14	5	265	380	4
250	340							RNU 1044	13
260	420	80	972	1290	1000	1400	—	RNU 340	15	5	280	400	4
270	360	56						RNU 1048	13	3
270	400	65	702	1050	1000	1400	—	RNU 244	12.5	4	286	384	3
296	400	65						RNU 1052	15.5	4
316	420	65						RNU 1056	15.5	4
340	460	74						RNU 1060	17	4
360	480	74						RNU 1064	17	4
385	520	82						RNU 1068	18.5	5
405	540	82						RNU 1072	18.5	5
425	560	82						RNU 1076	18.5	5
450	600	90						RNU 1080	20	5
