圆柱滚子轴承(GB/T 283—2007)

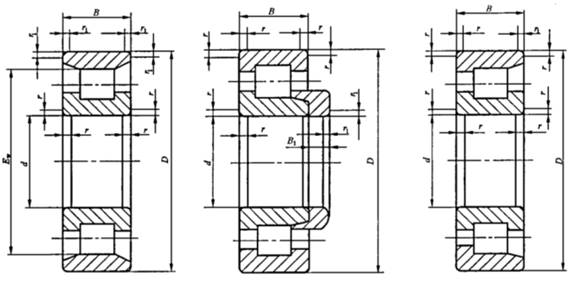

N型 NH型（NJ+HJ） NF型 符号含义与应用 N—外圈无挡边　　　　　　NF—外圈有单挡边　　　　　　NH—内圈有单挡边(NJ)并带斜挡圈(HJ) 应用基本同前。N型不能承受轴向载荷，不能限制轴或外壳的轴向位移，常用作游动支承。NF型在有挡边一侧能承受较小轴向载荷，并能限制单向轴向位移，常成对使用。NH型能承受较小的双向轴向载荷，并能限制双向轴向位移。
基本尺寸/mm			基本额定 载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm						安装尺寸/mm
d	D	B	Cr	C0r	脂	油	W≈	N型	NF型	NH(NJ+HJ)型	EW	d2	D2	B1	r min	r1 min	da min	Da max	ra max	rb max
60	95	18	38.5	45.0	5300	6700	0.48	N 1012	—	—	86.5	72.9	—	—	1.1	1	66.5	—	1.1	1
	110	22	62.8	73.5	5000	6300	0.9	N 212	NF 212	NJ 212+HJ 212	97	—	—	6	1.5	1.5	69	100	1.5	1.5
	110	22	89.8	102	5000	6300	0.86	N 212 E	—	NJ 212 E+HJ 212 E	100	77.7	—	—	1.5	1.5	69	100	1.5	1.5
	110	28	91.2	118	5000	6300	1.25	—	—	NJ 2212+HJ 2212	—	—	—	6	1.5	1.5	69	—	1.5	1.5
	110	28	112	152	5000	6300	1.12	N 2212 E	—	NJ 2212 E+HJ 2212 E	100	77.7	—	—	1.5	1.5	69	100	1.5	1.5
	130	31	118	128	4500	5600	2	N 312	NF 312	NJ 312+HJ 312	113	84.2	104	9	2.1	2.1	72	116	2.1	2.1
	130	31	142	155	4500	5600	1.87	N 312 E	—	NJ 312 E+HJ 312 E	115	84.3	—	—	2.1	2.1	72	116	2.1	2.1
	130	46	155	195	4500	5600	2	N 2312	NF 2312	NJ 2312+HJ 2312	113	84.2	104	9	2.1	2.1	72	116	2.1	2.1
	130	46	212	260	4500	5600	2.81	N 2312 E	—	NJ 2312 E+HJ 2312 E	115	84.3	—	—	2.1	2.1	72	116	2.1	2.1
	150	35	155	162	4000	5000	3.4	N 412	—	NJ 412+HJ 412	127	91.8	116	10	2.1	2.1	72	—	2.1	2.1
65	100	18						N 1013	—	—	90.5				1.1	1			1.1	1
	120	23	73.2	87.5	4500	5600	1.1	N 213	NF 213	NJ 213+HJ 213	105.5	84.8	98.9	6	1.5	1.5	74	108	1.5	1.5
	120	23	102	118	4500	5600	1.08	N 213 E	—	NJ 213 E+HJ 213 E	108.5	84.6	—	—	1.5	1.5	74	108	1.5	1.5
	120	31	108	145	4500	5600	—	—	—	NJ 2213+HJ 2213	—	84.8	98.6	6	1.5	1.5	74	—	1.5	1.5
	120	31	142	180	4500	5600	1.48	N 2213 E	—	NJ 2213 E+HJ 2213 E	108.5	84.6	—	—	1.5	1.5	74	108	1.5	1.5
	140	33	125	135	4000	5000	2.5	N 313	NF 313	NJ 313+HJ 313	121.5	91	112	10	2.1	2.1	77	125	2.1	2.1
	140	33	170	188	4000	5000	2.31	N 313 E	—	NJ 313 E+HJ 313 E	124.5	90.6	—	—	2.1	2.1	77	125	2.1	2.1
	140	48	175	210	4000	5000	4	N 2313	NF 2313	NJ 2313+HJ 2313	121.5	91	112	10	2.1	2.1	77	125	2.1	2.1
	140	48	235	285	4000	5000	3.34	N 2313 E	—	NJ 2313 E+HJ 2313E	124.5	90.6	—	—	2.1	2.1	77	125	2.1	2.1
	160	37	170	178	3800	4800	4	N 413	—	NJ 413+ HJ 413	135.3	98.5	124	11	2.1	2.1	77	—	2.1	2.1
70	110	20	47.5	57.0	4800	6000	0.71	N 1014	—	—	100	84.5	—	—	1.1	1	76.5	—	1.1	1
	125	24	73.2	87.5	4300	5300	1.3	N 214	NF 214	NJ 214+HJ 214	110.5	89.6	104	7	1.5	1.5	79	114	1.5	1.5
	125	24	112	135	4300	5300	1.2	N 214 E	—	NJ 214 E+HJ 214 E	113.5	89.6	—	—	1.5	1.5	79	114	1.5	1.5
	125	31	108	145	4300	5300	1.7	—	—	NJ 2214+HJ 2214	—	89.6	104	7	1.5	1.5	79	—	1.5	1.5
	125	31	148	192	4300	5300	1.56	N 2214 E	—	NJ 2214 E+HJ 2214 E	113.5	89.6	—	—	1.5	1.5	79	114	1.5	1.5
	150	35	145	162	3800	4800	3.1	N 314	NF 314	NJ 314+HJ 314	130	98	120	10	2.1	2.1	82	134	2.1	2.1
	150	35	195	220	3800	4800	2.86	N 314 E	—	NJ 314 E+HJ 314 E	133	97.5	—	—	2.1	2.1	82	134	2.1	2.1
	150	51	212	260	3800	4800	4.4	N 2314	NF 2314	NJ 2314+HJ 2314	130	98	120	10	2.1	2.1	82	134	2.1	2.1
	150	51	260	320	3800	4800	4.1	N 2314 E	—	NJ 2314 E+HJ 2314 E	133	97.5	—	—	2.1	2.1	82	134	2.1	2.1
	180	42	215	232	3400	4300	5.9	N 414	—	NJ 414+HJ 414	152	110	139	12	3	3	84	—	3	3
75	115	20						N 1014	—	—	105				1.1	1			1.1	1
	130	25	89.0	110	4000	5000	1.4	N 215	N 215	NJ 215+HJ 215	118.3	94	110	7	1.5	1.5	84	120	1.5	1.5
	130	25	125	155	4000	5000	1.32	N 215 E	—	NJ 215 E+HJ 215 E	118.5	94.6	—	—	1.5	1.5	84	120	1.5	1.5
	130	31	125	165	4000	5000	1.8	—	—	NJ 2215+HJ 2215	—	94	110	7	1.5	1.5	84	—	1.5	1.5
	130	31	155	205	4000	5000	1.64	N 2215 E	—	NJ 2215 E+HJ 2215 E	118.5	94.6	—	—	1.5	1.5	84	120	1.5	1.5
	160	37	165	188	3600	4500	3.7	N 315	NF 315	NJ 315+HJ 315	139.5	104	129	11	2.1	2.1	87	143	2.1	2.1
	160	37	228	260	3600	4500	3.43	N 315 E	—	NJ 315 E+HJ 315 E	143	104.2	—	—	2.1	2.1	87	143	2.1	2.1
	160	55	245	308	3600	4500	5.4	N 2315	NF 2315	NJ 2315+HJ 2315	139.5	104	129	11	2.1	2.1	87	143	2.1	2.1
	160	55						N 2315 E	NF 2315	NJ 2315 E+HJ 2315 E	143				2.1	2.1			2.1	2.1
	190	45	250	272	3200	4000	7.1	N 415	—	NJ 415+HJ 415	160.5	116	147	13	3	3	89	—	3	3
80	125	22	59.2	77.8	4300	5300	1	N 1016	—	—	113.5	—	—	—	1.1	1	86.5	—	1.1	1
	140	26	102	125	3800	4800	1.7	N 216	NF 216	NJ 216+HJ 216	125	101	118	8	2	2	90	128	2	2
	140	26	132	165	3800	4800	1.58	N 216 E	—	NJ 216 E+HJ 216 E	127.3	101.1	—	—	2	2	90	128	2	2
	140	33	145	195	3800	4800	2.2	—	—	NJ 2216+HJ 2216	—	101	118	8	2	2	90	—	2	2
	140	33	178	242	3800	4800	2.05	N 2216 E	—	NJ 2216 E+HJ 2216 E	127.3	101.1	—	—	2	2	90	128	2	2
	170	39	175	200	3400	4300	4.4	N 316	NF 316	NJ 316+HJ 316	147	111	136	11	2.1	2.1	92	151	2.1	2.1
	170	39	245	282	3400	4300	4.05	N 316 E	—	NJ 316 E+HJ 316 E	151	110.1	—	—	2.1	2.1	92	151	2.1	2.1
	170	58	258	328	3400	4300	6.4	N 2316	NF 2316	NJ 2316+HJ 2316	147	111	136	11	2.1	2.1	92	151	2.1	2.1
	170	58						N 2316 E	—	NJ 2316 E+HJ 2316 E	151				2.1	2.1			2.1	2.1
	200	48	285	315	3000	3800	8.3	N 416	—	NJ416+HJ 416	170	122	156	13	3	3	94	—	3	3
85	130	22						N 1017	—	—	118.5				1.1	1			1.1	1
	150	28	115	145	3600	4500	2.1	N 217	NF 217	NJ 217+HJ 217	135.5	108	126	8	2	2	95	137	2	2
	150	28	158	192	3600	4500	2	N 217 E	—	NJ 217 E+HJ 217 E	136.5	107.1	—	—	2	2	95	137	2	2
	150	36	165	230	3600	4500	2.8	—	—	N 2217+HJ 2217	—	108	126	8	2	2	95	—	2	2
	150	36	205	272	3600	4500	2.58	N 2217 E	—	NJ 2217 E+HJ 2217 E	136.5	107.1	—	—	2	2	95	137	2	2
	180	41	212	242	3200	4000	5.2	N 317	NF 317	NJ 317+HJ 317	156	117	144	12	3	3	99	160	3	3
	180	41	280	332	3200	4000	4.82	N 317 E	—	—	160	117.4	—	—	3	3	99	160	3	3
	180	60	295	380	3200	4000	7.4	N 2317	NF 2317	NJ 2317+HJ 2317	156	117	144	12	3	3	99	160	3	3
	180	60						N 2317 E	—	NJ 2317 E+HJ 2317 E	160				3	3			3	3
	210	52	312	345	2800	3600	9.8	N 417	—	NJ 417+HJ 417	177	126	162	14	4	4	103	—	4	4
90	140	24	74.0	94.8	3800	4800	1.36	N 1018	—	—	127	—	—	—	1.5	1.1	98	—	1.5	1.1
	160	30	142	178	3400	4300	2.5	N 218	NF 218	NJ 218+HJ 218	143	114	134	9	2	2	100	146	2	2
	160	30	172	215	3400	4300	2.44	N 218 E	—	NJ 218 E+HJ 218 E	145	113.9	—	—	2	2	100	146	2	2
	160	40	192	268	3400	4300	3.5	—	—	NJ 2218+HJ 2218	—	114	134	9	2	2	100	—	2	2
	160	40	230	312	3400	4300	3.26	N 2218 E	—	NJ 2218 E+HJ 2218 E	145	113.9	—	—	2	2	100	146	2	2
	190	43	228	265	3000	3800	6.1	N 318	NF 318	NJ 318+HJ 318	165	125	153	12	3	3	104	169	3	3
	190	43	298	348	3000	3800	5.59	N 318 E	—	NJ 318 E+HJ 318 E	169.5	123.7	—	—	3	3	104	169	3	3
	190	64	310	395	3000	3800	8.4	N 2318	NF 2138	NJ 2318+HJ 2318	165	125	153	12	3	3	104	169	3	3
	190	64						N 2318 E	—	NJ 2318 E+HJ 2318 E	169.5				3	3			3	3
	225	54	352	392	2400	3200	11	N 418	—	NJ 418+HJ 418	191.5	137	175	14	4	4	108	—	4	4
95	145	24						N 1019	—	—	132				1.5	1.1			1.5	1.1
	170	32	152	190	3200	4000	3.2	N 219	NF 219	NJ 219+HJ 219	151.5	121	142	9	2.1	2.1	107	155	2.1	2.1
	170	32	208	262	3200	4000	2.96	N 219 E	—	NJ 219 E+HJ 219 E	154.5	120.2	—	—	2.1	2.1	107	155	2.1	2.1
	170	43	215	298	3200	4000	4.5	—	—	NJ 2219+HJ 2219	—	121	142	9	2.1	2.1	107	—	2.1	2.1
	170	43	275	368	3200	4000	3.97	N 2219 E	—	NJ 2219 E+HJ 2219 E	154.5	120.2	—	—	2.1	2.1	107	155	2.1	2.1
	200	45	245	288	2800	3600	7	N 319	NF 319	NJ 319+HJ 319	173.5	132	163	13	3	3	109	178	3	3
	200	45	315	380	2800	3600	6.52	N 319 E	—	NJ 319 E+HJ 319 E	177.5	131.7	—	—	3	3	109	178	3	3
	200	67	370	500	2800	3600	10.4	N 2319	NF 2319	NJ 2319+HJ 2319	173.5	132	161	13	3	3	190	178	3	3
	200	67						N 2319 E	—	NJ 2319 E+HJ 2319 E	177.5				3	3			3	3
	240	55	378	428	2200	3000	14	N 419	—	NJ 419+HJ 419	201.5	147	185	15	4	4	113	—	4	4
100	150	24	78.0	102	3400	4300	1.5	N 1020	—	—	137	—	—	—	1.5	1.1	108	—	1.5	1.1
	180	34	168	212	3000	3800	3.5	N 220	NF 220	NJ 220+HJ 220	160	128	150	10	2.1	2.1	112	164	2.1	2.1
	180	34	235	302	3000	3800	3.58	N 220 E	—	NJ 219 E+HJ 219 E	163	127	—	—	2.1	2.1	112	164	2.1	2.1
	180	46	240	335	3000	3800	5.2	—	—	NJ 2220+HJ 2220	—	128	150	10	2.1	2.1	112	—	2.1	2.1
	180	46	318	440	3000	3800	4.86	N 2220 E	—	NJ 2220 E+HJ 2220 E	163	127	—	—	2.1	2.1	112	164	2.1	2.1
	215	47	282	340	2600	3200	8.6	N 320	NF 320	NJ 320+HJ 320	185.5	140	172	13	3	3	114	190	3	3
	215	47	365	425	2600	3200	7.89	N 320 E	—	NJ 320 E+HJ 320 E	191.5	139.1	—	—	3	3	114	190	3	3
	215	73	415	558	2600	3200	13.5	N 2320	NF 2320	NJ 2320+HJ 2320	185.5	140	172	13	3	3	114	190	3	3
	2115	73						N 2320 E	—	NJ 2320 E+HJ 2320 E	191.5				3	3			3	3
	250	58	418	480	2000	2800	16	N 420	—	NJ 420+HJ 420	211	153	194	16	4	4	118	—	4	4
