圆柱滚子轴承(GB/T 283

圆柱滚子轴承(GB/T 283—2007)

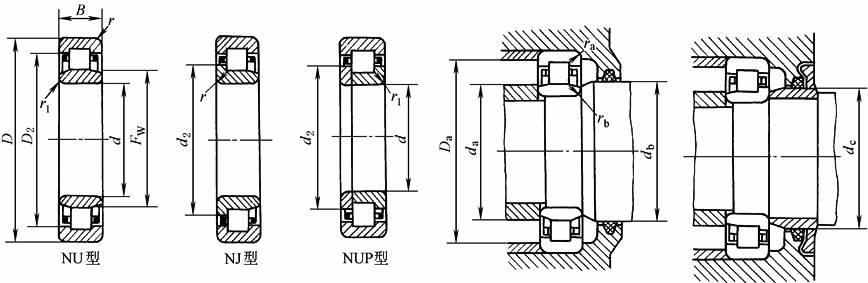

$说明: 说明: 说明: 说明: 说明: 说明: 说明: D:\yky\NEW07\new07333.files\image001.jpg$

符号含义与应用：

NU—内圈无挡边

NJ—内圈单挡边

NUP—内圈单挡边并带平挡圈

大多为单列，是可分离型，安装、拆卸比较方便，一般只能承受纯径向载荷，与相同尺寸的深沟球轴承相比，有较大承受径向载荷的能力，但要求轴和轴承座孔加工精度高，内、外圈轴线偏角误差允许2'～4'，用于刚性较大的轴。允许轴向无挡边方向有不大的位移，内、外圈有挡边的一面可承受一定量的轴向载荷。NU型不能限制轴或外壳的轴向位移，不能承受轴向载荷，常用作游动支承，NJ常成对使用。

基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm				安装尺寸/mm
d	D	B	F_W	C_r	C_0r	脂	油	W≈	NU型	NJ型	NUP型	d₂	D₂	r min	r₁ min	d_a max	d_a min	d_b min	d_c min	D_a max	r_a max	r_b max
15	35	11	20	7.98	5.5	15000	19000	—	NU 202	NJ 202	—	22	26.4	0.6	0.3	—	17	21	23	31	0.6	0.3
	35	11	19.3						NU 202E	NJ 202E	—			0.6	0.3						0.6	0.3

17	40	12	22.9	9.12	7.0	14000	18000	—	NU 203	NJ 203	NUP 203	25.5	30.9	0.6	0.3	—	19	24	27	36	0.6	0.3
	40	12	22.1						NU 203E	NJ 203E				0.6	0.3						0.6	0.3
	47	14	24.2						NU 303E	NJ 303E				1	0.6						1	0.6

20	47	14	26.5	25.8	24.0	12000	16000	0.117	NU 204 E	NJ 204 E	NUP 204 E	29.7	38.5	1	0.6	26	24	29	32	42	1	0.6
	47	14	27						NU 204	NJ 204	NUP 204			1	0.6						1	0.6
	47	18	26.5	30.8	30.0	12000	16000	0.149	NU 2204 E	NJ 2204 E	NUP 2204 E	29.7	38.5	1	0.6	26	24	29	32	42	1	0.6
	47	18	27						NU 2204	NJ 2204	NUP 2204			1	0.6						1	0.6
	52	15	27.5	29.0	25.5	11000	15000	0.155	NU 304 E	NJ 304 E	NUP 304 E	31.2	42.3	1.1	0.6	27	24	30	33	45.5	1.1	0.6
	52	15	28.5						NU 304	NJ 304	NUP 304			1.1	0.6						1.1	0.6
	52	21	27.5	39.2	37.5	10000	14000	0.216	NU 2304 E	NJ 2304 E	NUP 2304 E	29.7	38.5	1.1	0.6	27	24	30	33	45.5	1.1	0.6
	52	21	28.5						NU 2304	NJ 2304	NUP 2304			1.1	0.6						1.1	0.6

25	47	12	30.5	11.0	10.2	11000	15000	0.1	NU 1005	—	—	—	38.8	0.6	0.3	30	27	32	—	43	0.6	0.3
	52	15	31.5	27.5	26.8	11000	14000	0.14	NU 205 E	NJ 205 E	NUP 205 E	34.7	43.5	1	0.6	31	29	34	37	47	1	0.6
	52	15	32						NU 205	NJ 205	NUP 205			1	0.6						1	0.6
	52	18	31.5	32.8	33.8	11000	14000	0.168	NU 2205 E	NJ 2205 E	NUP 2205 E	34.7	43.5	1	0.6	31	29	34	37	47	1	0.6
	52	18	32						NU 2205	NJ 2205	NUP 2205			1	0.6						1	0.6
	62	17	34	38.5	35.8	9000	12000	0.251	NU 305 E	NJ 305 E	NUP 305 E	38.1	50.4	1.1	1.1	33	31.5	37	40	55.5	1.1	1.1
	62	17	35						NU 305	NJ 305	NUP 305			1.1	1.1						1.1	1.1
	62	24	34	53.2	54.5	9000	12000	0.355	NU 2305 E	NJ 2305 E	NUP 2305 E	38.1	50.4	1.1	1.1	33	31.5	37	40	55.5	1.1	1.1
	62	24	35						NU 2305	NJ 2305	NUP 2305			1.1	1.1						1.1	1.1

30	55	13	36.5	13.0	12.8	9500	12000	0.12	NU 1006	—	—	—	45.6	1	0.6	35	34	38	—	50	1	0.6
	62	16	37.5	36.0	35.5	8500	11000	0.214	NU 206 E	NJ 206 E	NUP 206 E	41.3	52.3	1	0.6	37	34	40	44	57	1	0.6
	62	16	38.5						NU 206	NJ 206	NUP 206			1	0.6						1	0.6
	62	20	37.5	45.5	48.0	8500	11000	0.268	NU 2206 E	NJ 2206 E	NUP 2206 E	41.3	52.3	1	0.6	37	34	40	44	57	1	0.6
	62	20	38.5						NU 2206	NJ 2206	NUP 2206			1	0.6						1	0.6
	72	19	40.5	49.2	48.2	8000	10000	0.377	NU 306 E	NJ 306 E	NUP 306 E	45	58.6	1.1	1.1	40	36.5	44	48	65.5	1.1	1.1
	72	19	42						NU 306	NJ 306	NUP 306			1.1	1.1						1.1	1.1
	72	27	40.5	70.0	75.5	8000	10000	0.538	NU 2306 E	NJ 2306 E	NUP 2306 E	45	58.6	1.1	1.1	40	36.5	44	48	65.5	1.1	1.1
	72	27	42						NU 2306	NJ 2306	NUP 2306			1.1	1.1						1.1	1.1
	90	23	45	57.2	53.0	7000	9000	0.73	NU 406	NJ 406	NUP 406	50.5	65.8	1.5	1.5	44	38	47	52	82	1.5	1.5

35	62	14	42	19.5	18.8	8500	11000	0.16	NU 1007	—	—	—	54.5	1	0.6	41	39	44	—	57	1	0.6
	72	17	44	46.5	48.0	7500	9500	0.311	NU 207 E	NJ 207 E	NUP 207 E	48.3	60.5	1.1	0.6	43	39	46	50	65.5	1.1	0.6
	72	17	45						NU 207	NJ 207	NUP 207			1.1	0.6						1.1	0.6
	72	23	43.8						NU 2207	NJ 2207	NUP 2207			1.1	0.6						1.1	0.6
	72	23	44	57.5	63.0	7500	9500	0.414	NU 2207 E	NJ 2207 E	NUP 2207 E	48.3	60.5	1.1	0.6	43	39	46	50	65.5	1.1	0.6
	80	21	46.2	62.0	63.2	7000	9000	0.501	NU 307 E	NJ 307 E	NUP 307 E	51.1	66.3	1.5	1.1	45	41.5	48	53	72	1.5	1.1
	80	21	46.2						NU 307	NJ 307	NUP 307			1.5	1.1						1.5	1.1
	80	31	46.2	87.5	98.2	7000	9000	0.738	NU 2307 E	NJ 2307 E	NUP 2307 E	51.1	66.3	1.5	1.1	45	41.5	48	53	72	1.5	1.1
	80	31	46.2						NU 2307	NJ 2307	NUP 2307			1.5	1.1						1.5	1.1
	100	25	53	70.8	68.2	6000	7500	0.94	NU 407	NJ 407	NUP 407	59	75.3	1.5	1.5	52	43	55	61	92	1.5	1.5

40	68	15	47	21.2	22.0	7500	9500	0.22	NU 1008	—	—	—	57.6	1	0.6	46	44	49	—	63	1	0.6
	80	18	49.5	51.5	53.0	7000	9000	0.394	NU 208 E	NJ 208 E	NUP 208 E	54.2	67.6	1.1	1.1	49	46.5	52	56	73.5	1.1	1.1
	80	18	50						NU 208	NJ 208	NUP 208			1.1	1.1						1.1	1.1
	80	23	49.5	67.5	75.2	7000	9000	0.507	NU 2208 E	NJ 2208 E	NUP 2208 E	54.2	67.6	1.1	1.1	49	46.5	52	56	73.5	1.1	1.1
	80	23	50						NU 2208	NJ 2208	NUP 2208			1.1	1.1						1.1	1.1
	90	23	52	76.8	77.8	6300	8000	0.68	NU 308 E	NJ 308 E	NUP 308 E	57.7	75.4	1.5	1.5	51	48	55	60	82	1.5	1.5
	90	23	53.5						NU 308	NJ 308	NUP 308			1.5	1.5						1.5	1.5
	90	33	52	105	118	6300	8000	0.974	NU 2308 E	NJ 2308 E	NUP 2308 E	57.7	75.4	1.5	1.5	51	48	55	60	82	1.5	1.5
	90	33	53.						NU 2308	NJ 2308	NUP 2308			1.5	1.5						1.5	1.5
	110	27	58	90.5	89.8	5600	7000	1.25	NU 408	NJ 408	NUP 408	64.8	83.3	2	2	57	49	60	67	101	2	2

45	75	16	52.5	23.2	23.8	6500	8500	0.26	NU 1009	—	—	—	63.9	1	0.6	52	49	54	—	70	1	0.6
	85	19	54.5	58.5	63.8	6300	8000	0.45	NU 209 E	NJ 209 E	NUP 209 E	59.2	72.6	1.1	1.1	54	51.5	57	61	78.5	1.1	1.1
	85	19	55						NU 209	NJ 209	NUP 209			1.1	1.1						1.1	1.1
	85	23	54.5	71.0	82.0	6300	8000	0.55	NU 2209 E	NJ 2209 E	NUP 2209 E	59.2	72.6	1.1	1.1	54	51.5	57	61	78.5	1.1	1.1
	85	23	55						NU 2209	NJ 2209	NUP 2209			1.1	1.1						1.1	1.1
	100	25	58.5	93.0	98.0	5600	7000	0.93	NU 309 E	NJ 309 E	NUP 309 E	64.7	83.6	1.5	1.5	57	53	60	66	92	1.5	1.5
	100	25	58.5						NU 309	NJ 309	NUP 309			1.5	1.5						1.5	1.5
	100	36	58.5	130	152	5600	7000	1.34	NU 2309 E	NJ 2309 E	NUP 2309 E	64.7	83.6	1.5	1.5	57	53	60	66	92	1.5	1.5
	100	36	58.5						NU 2309	NJ 2309	NUP 2309			1.5	1.5						1.5	1.5
	120	29	64.5	102	100	5000	6300	1.8	NU 409	NJ 409	NUP 409	71.8	91.4	2	2	63	54	66	74	111	2	2

50	80	16	57.5	25.0	27.5	6300	8000	—	NU 1010	—	—	—	68.9	1	0.6	57	54	59	—	75	1	0.6
	90	20	59.5	61.2	69.2	6000	7500	0.505	NU 210 E	NJ 210 E	NUP 210 E	64.2	77.6	1.1	1.1	58	56.5	62	67	83.5	1.1	1.1
	90	23	60.4						NU 210	NJ 210	NUP 210			1.1	1.1						1.1	1.1
	90	23	59.5	74.2	88.8	6000	7500	0.59	NU 2210 E	NJ 2210 E	NUP 2210 E	64.2	77.6	1.1	1.1	58	56.5	62	67	83.5	1.1	1.1
	90	23	60.4						NU 2210	NJ 2210	NUP 2210			1.1	1.1						1.1	1.1
	110	27	65	105	112	5300	6700	1.2	NU 310 E	NJ 310 E	NUP 310 E	71.2	91.7	2	2	63	59	67	73	101	2	2
	110	27	65						NU 310	NJ 310	NUP 310			2	2						2	2
	110	40	65	155	185	5300	6700	1.79	NU 2310 E	NJ 2310 E	NUP 2310 E	71.2	91.7	2	2	63	59	67	73	101	2	2
	110	40	65						NU 2310	NJ 2310	NUP 2310			2	2						2	2
	130	31	70.8	120	120	4800	6000	2.3	NU 410	NJ 410	NUP 410	78.8	101	2.1	2.1	69	61	73	81	119	2.1	2.1

55	90	18	64.5	35.8	40.0	5600	7000	0.45	NU 1011	—	—	—	79	1.1	1	63	60	66	—	83.5	1.1	1
	100	21	66	80.2	95.5	5300	6700	0.68	NU 211 E	NJ 211 E	NUP 211 E	70.9	86.2	1.5	1.1	65	61.5	68	73	92	1.5	1.1
	100	21	66.5						NU 211	NJ 211	NUP 211			1.5	1.1						1.5	1.1
	100	25	66	94.8	118	5300	6700	0.81	NU 2211 E	NJ 2211 E	NUP 2211 E	70.9	86.2	1.5	1.1	65	61.5	68	73	92	1.5	1.1
	100	25	66.5						NU 2211	NJ 2211	NUP 2211			1.5	1.1						1.5	1.1
	120	29	70.5	128	138	4800	6000	1.53	NU 311 E	NJ 311 E	NUP 311 E	77.4	100.6	2	2	69	64	72	80	111	2	2
	120	29	70.5						NU 311	NJ 311	NUP 311			2	2						2	2
	120	43	70.5	190	228	4800	6000	2.28	NU 2311 E	NJ 2311 E	NUP 2311 E	77.4	100.6	2	2	69	64	72	80	111	2	2
	120	43	70.5						NU 2311	NJ 2311	NUP 2311			2	2						2	2
	140	33	77.2	128	132	4300	5300	2.8	NU 411	NJ 411	NUP 411	85.2	108	2.1	2.1	76	66	79	87	129	2.1	2.1

60	95	18	69.5	38.5	45.0	5300	6700	0.48	NU 1012	—	—	—	81.6	1.1	1	68	65	71	—	88.5	1.1	1
	110	22	72	89.8	102	5000	6300	0.86	NU 212 E	NJ 212 E	NUP 212 E	77.7	95.8	1.5	1.5	71	68	75	80	102	1.5	1.5
	110	22	73.5						NU 212	NJ 212	NUP 212			1.5	1.5						1.5	1.5
	110	28	72	122	152	5000	6300	1.12	NU 2212 E	NJ 2212 E	NUP 2212 E	77.7	95.8	1.5	1.5	71	68	75	80	102	1.5	1.5
	110	28	73.5						NU 2212	NJ 2212	NUP 2212			1.5	1.5						1.5	1.5
	130	31	77	142	155	4500	5600	1.87	NU 312 E	NJ 312 E	NUP 312 E	84.3	109.9	2.1	2.1	75	71	79	86	119	2.1	2.1
	130	31	77						NU 312	NJ 312	NUP 312			2.1	2.1						2.1	2.1
	130	46	77	212	260	4500	5600	2.81	NU 2312 E	NJ 2312 E	NUP 2312 E	84.3	109.9	2.1	2.1	75	71	79	86	119	2.1	2.1
	130	46	77						NU 2312	NJ 2312	NUP 2312			2.1	2.1						2.1	2.1
	150	35	83	155	162	4000	5000	3.4	NU 412	NJ 412	NUP 412	91.8	116	2.1	2.1	82	71	85	94	139	2.1	2.1
注：重量以 NJ 型为主。
