单列角接触球轴承(GB/T 292—2007)

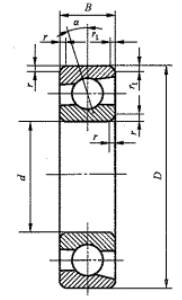

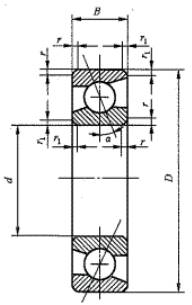

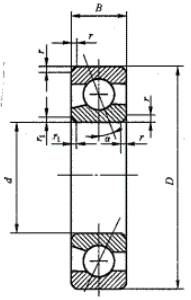

锁口内圈和锁口外圈型 锁口外圈型角接触球轴承 锁口内圈型角接触球轴承 角接触球轴承 符号含义与应用 C—接触角α＝15°的轴承 AC—接触角α＝25°的轴承 B—接触角α＝40°的轴承 可同时承受径向、单向轴向载荷，承受纯径向载荷时，必须成对安装。
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		质量/kg	轴承代号	其他尺寸/mm					安装尺寸/mm
d	D	B	Cr	C0r	脂	油	W≈	70000 C (AC，B)型	d2 ≈	D2 ≈	a	r min	r1 min	da min	Da max	ra max
45	58	7						71809 C				0.3	0.15
	68	12						71909 C				0.6	0.15
	68	12						71909 AC				0.6	0.15
	75	16	25.8	20.5	7500	10000	0.23	7009 C	54.2	65.9	16	1	0.3	51	69	1
	75	16	25.8	19.5	7500	10000	0.23	7009 AC	54.2	65.9	21.9	1	0.3	51	69	1
	75	16						B7009 C				1	0.3
	75	16						B7009 AC				1	0.3
	85	19	38.5	28.5	6700	9000	0.41	7209 C	58.8	73.2	18.2	1.1	0.6	52	78	1
	85	19	36.8	27.2	6700	9000	0.41	7209 AC	58.8	73.2	24.7	1.1	0.6	52	78	1
	85	19	36.0	26.2	6300	8500	0.44	7209 B	60.5	70.2	36.8	1.1	0.6	52	78	1
	85	19						B7209 C				1.1	0.6
	85	19						B7209 AC				1.1	0.6
	100	25						7309 C				1.5	0.6
	100	25						7309 AC				1.5	0.6
	100	25	59.5	39.8	6000	8000	0.9	7309 B	66	80	42.0	1.5	1	54	91	1.5
50	65	7						71810 C				0.3	0.15
	72	12						71910 C				0.6	0.15
	72	12						71910 AC				0.6	0.15
	80	16	26.5	22.0	6700	9000	0.25	7010 C	59.2	70.9	16.7	1	0.3	56	74	1
	80	16	25.2	21.0	6700	9000	0.25	7010 AC	59.2	70.9	23.2	1	0.3	56	74	1
	80	16						B7010 C				1	0.3
	80	16						B7010 AC				1	0.3
	90	20	42.8	32.0	6300	8500	0.46	7210 C	62.4	77.7	19.4	1.1	0.6	57	83	1
	90	20	40.8	30.5	6300	8500	0.46	7210 AC	62.4	77.7	26.3	1.1	0.6	57	83	1
	90	20	37.5	29.0	5600	7500	0.49	7210 B	65.5	75.2	39.4	1.1	0.6	57	83	1
	90	20						B7210 C				1.1	0.6
	90	20						B7210 AC				1.1	0.6
	110	27						7310 C				2	1
	110	27						7310 AC				2	1
	110	27	68.2	48.0	5000	6700	1.15	7310 B	74.2	88.8	47.5	2	1	60	100	2
	130	31	95.2	64.2	5000	6700	2.08	7410 B	77.6	102.4	46.2	2.1	1.1	62	118	2.1
55	72	9						71811 C				0.3	0.15
	80	13						71911 C				1	0.3
	80	13						71911 AC				1	0.3
	90	18	37.2	30.5	6000	8000	0.38	7011 C	65.4	79.7	18.7	1.1	0.6	62	83	1
	90	18	35.2	29.2	6000	8000	0.38	7011 AC	65.4	79.7	25.9	1.1	0.6	62	83	1
	90	18						B7011 C				1.1	0.6
	90	18						B7011 AC				1.1	0.6
	100	21	52.8	40.5	5600	7500	0.61	7211 C	68.9	86.1	20.9	1.5	0.6	64	91	1.5
	100	21	50.5	38.5	5600	7500	0.61	7211 AC	68.9	86.1	28.6	1.5	0.6	64	91	1.5
	100	21	46.2	36.0	5300	7000	0.65	7211 B	72.4	83.4	43	1.5	1	64	91	1.5
	100	21						B7211 C				1.5	0.6
	100	21						B7211 AC				1.5	0.6
	120	29						7311 C				2	1
	120	29						7311 AC				2	1
	120	29	78.8	56.5	4500	6000	1.45	7311 B	80.5	96.3	51.4	2	1	65	110	2
60	78	10						71812 C				0.3	0.15
	85	13						71912 C				1	0.3
	85	13						71912 AC				1	0.3
	95	18	38.2	32.8	5600	7500	0.4	7012 C	71.4	85.7	19.4	1.1	0.6	67	88	1
	95	18	36.2	31.5	5600	7500	0.4	7012 AC	71.4	85.7	27.1	1.1	0.6	67	88	1
	95	18						B7012 C				1.1	0.6
	95	18						B7012 AC				1.1	0.6
	110	22	61.0	48.5	5300	7000	0.8	7212 C	76	94.1	22.4	1.5	0.6	69	101	1.5
	110	22	58.2	46.2	5300	7000	0.8	7212 AC	76	94.1	30.8	1.5	0.6	69	101	1.5
	110	22	56.0	44.5	4800	6300	0.84	7212 B	79.3	91.5	46.7	1.5	1	69	101	1.5
	110	22						B7212 C				1.5	0.6
	110	22						B7212 AC				1.5	0.6
	130	31						7312 C				2.1	1.1
	130	31						7312 AC				2.1	1.1
	130	31	90.0	66.3	4300	5600	1.85	7312 B	87.1	104.2	55.4	2.1	1.1	72	118	2.1
	150	35	118	85.5	4300	5600	3.56	7412 B	91.4	118.6	55.7	2.1	1.1	72	138	2.1
65	85	10						71813 C				0.6	0.15
	90	13						71913 C				1	0.3
	90	13						71913 AC				1	0.3
	100	18	40.0	35.5	5300	7000	0.43	7013 C	75.3	89.8	20.1	1.1	0.6	72	93	1
	100	18	38.0	33.8	5300	7000	0.43	7013 AC	75.3	89.8	28.2	1.1	0.6	72	93	1
	100	18						B7013 AC				1.1	0.6
	120	23	69.8	55.2	4800	6300	1	7213 C	82.5	102.5	24.2	1.5	0.6	74	111	1.5
	120	23	66.5	52.5	4800	6300	1	7213 AC	82.5	102.5	33.5	1.5	0.6	74	111	1.5
	120	23	62.5	53.2	4300	5600	1.05	7213 B	88.4	101.2	51.1	1.5	1	74	111	1.5
	120	23						B7213 C				1.5	0.6
	120	23						B7213 AC				1.5	0.6
	140	33						7313 C				2.1	1.1
	140	33						7313 AC				2.1	1.1
	140	33	102	77.8	4000	5300	2.25	7313 B	93.9	112.4	59.5	2.1	1.1	77	128	2.1
70	90	10						71814 C				0.6	0.15
	100	16						71914 C				1	0.3
	100	16						71914 AC				1	0.3
	110	20	48.2	43.5	5000	6700	0.6	7014 C	82	98	22.1	1.1	0.6	77	103	1
	110	20	45.8	41.5	5000	6700	0.6	7014 AC	82	98	30.9	1.1	0.6	77	103	1
	110	20						B7014 AC				1.1	0.6
	125	24	70.2	60.0	4500	6700	1.1	7214 C	89	109	25.3	1.5	0.6	79	116	1.5
	125	24	69.2	57.5	4500	6700	1.1	7214 AC	89	109	35.1	1.5	0.6	79	116	1.5
	125	24	70.2	57.2	4300	5600	1.15	7214 B	91.1	104.9	52.9	1.5	1	79	116	1.5
	125	24						B7214 C				1.5	0.6
	125	24						B7214 AC				1.5	0.6
	150	35						7314 C				2.1	1.1
	150	35						7314 AC				2.1	1.1
	150	35	115	87.2	3600	4800	2.75	7314 B	100.9	120.5	63.7	2.1	1.1	82	138	2.1
75	95	10						71815 C				0.6	0.15
	105	16						71915 C				1	0.3
	105	16						71915 AC				1	0.3
	115	20	49.5	46.5	4800	6300	0.63	7015 C	88	104	22.7	1.1	0.6	82	108	1
	115	20	46.8	44.2	4800	6300	0.63	7015 AC	88	104	32.2	1.1	0.6	82	108	1
	115	20						B7015 AC				1.1	0.6
	130	25	79.2	65.8	4300	5600	1.2	7215 C	94	115	26.4	1.5	0.6	84	121	1.5
	130	25	75.2	63.0	4300	5600	1.2	7215 AC	94	115	36.6	1.5	0.6	84	121	1.5
	130	25	72.8	62.0	4000	5300	1.3	7215 B	96.1	109.9	55.5	1.5	1	84	121	1.5
	130	25						B7215 C				1.5	0.6
	130	25						B7215 AC				1.5	0.6
	160	37						7315 C				2.1	1.1
	160	37						7315 AC				2.1	1.1
	160	37	125	98.5	3400	4500	3.3	7315 B	107.9	128.6	68.4	2.1	1.1	87	148	2.1
80	100	10						71816 C				0.6	0.15
	110	16						71916 C				1	0.3
	110	16						71916 AC				1	0.3
	125	22	58.5	55.8	4500	6000	0.85	7016 C	95.2	112.8	24.7	1.1	0.6	87	118	1
	125	22	55.5	53.2	4500	6000	0.85	7016 AC	95.2	112.8	34.9	1.1	0.6	87	118	1
	125	22						B7016 AC				1.1	0.6
	140	26	89.5	78.2	4000	5300	1.45	7216 C	100	122	27.7	2	1	90	130	2
	140	26	85.0	74.5	4000	5300	1.45	7216 AC	100	122	38.9	2	1	90	130	2
	140	26	80.2	69.5	3600	4800	1.55	7216 B	103.2	117.8	59.2	2	1	90	130	2
	140	26						B7216 C				2	1
	140	26						B7216 AC				2	1
	170	39						7316 C				2.1	1.1
	170	39						7316 AC				2.1	1.1
	170	39	135	110	3600	4800	3.9	7316 B	114.8	136.8	71.9	2.1	1.1	92	158	2.1
85	110	13						71817 C				1	0.3
	120	18						71917 C				1.1	0.6
	120	18						71917 AC				1.1	0.6
	130	22	62.5	60.2	4300	5600	0.89	7017 C	99.4	117.6	25.4	1.1	0.6	92	123	1
	130	22	59.2	57.2	4300	5600	0.89	7017 AC	99.4	117.6	36.1	1.1	0.6	92	123	1
	130	22						B7017 AC				1.1	0.6
	150	28	99.8	85.0	3800	5000	1.8	7217 C	107.1	131	29.9	2	1	95	140	2
	150	28	94.8	81.5	3800	5000	1.8	7217 AC	107.1	131	41.6	2	1	95	140	2
	150	28	93.0	81.5	3400	4500	1.95	7217 B	110.1	126	63.6	2	1	95	140	2
	150	28						B7217 C				2	1
	150	28						B7217 AC				2	1
	180	41						7317 C				3	1.1
	180	41						7317 AC				3	1.1
	180	41	148	122	3000	4000	4.6	7317 B	121.2	145.6	76.1	3	1.1	99	166	2.5
