单列角接触球轴承(GB/T 292—2007)

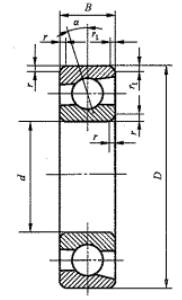

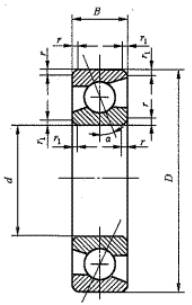

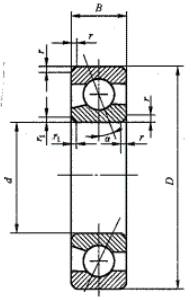

锁口内圈和锁口外圈型 锁口外圈型角接触球轴承 锁口内圈型角接触球轴承 角接触球轴承											符号含义与应用 C—接触角α＝15°的轴承 AC—接触角α＝25°的轴承 B—接触角α＝40°的轴承 可同时承受径向、单向轴向载荷，承受纯径向载荷时，必须成对安装。
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		质量/kg	轴承代号	其他尺寸/mm					安装尺寸/mm
d	D	B	Cr	C0r	脂	油	W≈	70000 C (AC，B)型	d2 ≈	D2 ≈	a	r min	r1 min	da min	Da max	ra max
3	10	4						723 C				0.15	0.08
	10	4						723 AC				0.15	0.08
	10	4						B723 C				0.15	0.15
	10	4						B723 AC				0.15	0.15
4	13	5						724 C				0.2	0.1
	13	5						724 AC				0.2	0.1
	13	5						B724 C				0.2	0.2
	13	5						B724 AC				0.2	0.2
5	14	5						705 C				0.2	0.1
	14	5						705 AC				0.2	0.1
	14	5						B705 C				0.2	0.1
	14	5						B705 AC				0.2	0.1
	16	5						725 C				0.3	0.15
	16	5						725 AC				0.3	0.15
	16	5						B725 C				0.3	0.2
	16	5						B725 AC				0.3	0.2
6	17	6						706 C				0.3	0.1
	17	6						706 AC				0.3	0.1
	17	6						B706 C				0.3	0.1
	17	6						B706 AC				0.3	0.1
	19	6						726 C				0.3	0.15
	19	6						726 AC				0.3	0.15
	19	6						B726 C				0.3	0.2
	19	6						B726 AC				0.3	0.2
7	17	5						719/7 C				0.3	0.1
	19	6						707 C				0.3	0.1
	19	6						707 AC				0.3	0.1
	19	6						B707 C				0.3	0.1
	19	6						B707 AC				0.3	0.1
	22	7						727 C				0.3	0.15
	22	7						727 AC				0.3	0.15
	22	7						B727 C				0.3	0.2
	22	7						B727 AC				0.3	0.2
8	19	6						719/8 C				0.3	0.1
	22	7						708 C				0.3	0.1
	22	7						708 AC				0.3	0.1
	22	7						B708 C				0.3	0.1
	22	7						B708 AC				0.3	0.1
	24	8						728 C				0.3	0.15
	24	8						728 AC				0.3	0.15
	24	8						B728 C				0.3	0.2
	24	8						B728 AC				0.3	0.2
9	20	6						719/9 C				0.3	0.1
	24	7						709 C				0.3	0.1
	24	7						709 AC				0.3	0.1
	24	7						B709 C				0.3	0.1
	24	7						B709 AC				0.3	0.1
	26	8						729 C				0.3	0.15
	26	8						729 AC				0.3	0.15
	26	8						B729 C				0.3	0.2
	26	8						B729 AC				0.3	0.2
10	22	6						71900 C				0.3	0.1
	22	6						71900 AC				0.3	0.1
	26	8	4.92	2.25	19000	28000	0.018	7000 C	14.9	21.1	6.4	0.3	0.1	12.4	23.6	0.3
	26	8	4.75	2.12	19000	28000	0.018	7000 AC	14.9	21.1	8.2	0.3	0.1	12.4	23.6	0.3
	26	8						B7000 C				0.3	0.1
	26	8						B7000 AC				0.3	0.1
	30	9	5.82	2.95	18000	26000	0.03	7200 C	17.4	23.6	7.2	0.6	0.15	15	25	0.6
	30	9	5.58	2.82	18000	26000	0.03	7200 AC	17.4	23.6	9.2	0.6	0.15	15	25	0.6
	30	9						7200 B				0.6	0.15
	30	9						B7200 C				0.6	0.3
	30	9						B7200 AC				0.6	0.3
	35	11						7300 C				0.6	0.3
	35	11						7300 AC				0.6	0.3
	35	11						7300 B				0.6	0.3
12	24	6						71901 C				0.3	0.1
	24	6						71901 AC				0.3	0.1
	28	8	5.42	2.65	18000	26000	0.02	7001 C	17.4	23.6	6.7	0.3	0.1	14.4	25.6	0.3
	28	8	5.20	2.55	18000	26000	0.02	7001 AC	17.4	23.6	8.7	0.3	0.1	14.4	25.6	0.3
	28	8						B7001 C				0.3	0.1
	28	8						B7001 AC				0.3	0.1
	32	10	7.35	3.52	17000	24000	0.035	7201 C	18.3	26.1	8	0.6	0.3	17	27	0.6
	32	10	7.10	3.35	17000	24000	0.035	7201 AC	18.3	26.1	10.2	0.6	0.3	17	27	0.6
	32	10						7201 B				0.6	0.3
	32	10						B7201 C				0.6	0.3
	32	10						B7201 AC				0.6	0.3
	37	12						7301 C				1	0.3
	37	12						7301 AC				1	0.3
	37	12						7301 B				1	0.3
15	28	7						71902 C				0.3	0.1
	28	7						71902 AC				0.3	0.1
	32	9	6.25	3.42	17000	24000	0.028	7002 C	20.4	26.6	7.6	0.3	0.1	17.4	29.6	0.3
	32	9	5.95	3.25	17000	24000	0.028	7002 AC	20.4	26.6	10	0.3	0.1	17.4	29.6	0.3
	32	9						B7002 C				0.3	0.1
	32	9						B7002 AC				0.3	0.1
	35	11	8.68	4.62	16000	22000	0.043	7202 C	21.6	29.4	8.9	0.6	0.3	20	30	0.6
	35	11	8.35	4.40	16000	22000	0.043	7202 AC	21.6	29.4	11.4	0.6	0.3	20	30	0.6
	35	11						7202 B				0.6	0.3
	35	11						B7202 C				0.6	0.3
	35	11						B7202 AC				0.6	0.3
	42	13						7302 C				1	0.3
	42	13						7302 AC				1	0.3
	42	13						7302 B				1	0.3
17	30	7						71903 C				0.3	0.1
	30	7						71903 AC				0.3	0.1
	35	10	6.60	3.85	16000	22000	0.036	7003 C	22.9	29.1	8.5	0.3	0.1	19.4	32.6	0.3
	35	10	6.30	3.68	16000	22000	0.036	7003 AC	22.9	29.1	11.1	0.3	0.1	19.4	32.6	0.3
	35	10						B7003 C				0.3	0.1
	35	10						B7003 AC				0.3	0.1
	40	12	10.8	5.95	15000	20000	0.062	7203 C	24.6	33.4	9.9	0.6	0.3	22	35	0.6
	40	12	10.5	5.65	15000	20000	0.062	7203 AC	24.6	33.4	12.8	0.6	0.3	22	35	0.6
	40	12						7203 B				0.6	0.6
	40	12						B7203 C				0.6	0.3
	40	12						B7203 AC				0.6	0.3
	47	14						7303 C				1	0.3
	47	14						7303 AC				1	0.3
	47	14						7303 B				1	0.3
20	37	9						71904 C				0.3	0.15
	37	9						71904 AC				0.3	0.15
	42	12	10.5	6.08	14000	19000	0.064	7004 C	26.9	35.1	10.2	0.6	0.3	25	37	0.6
	42	12	10.0	5.78	14000	19000	0.064	7004 AC	26.9	35.1	13.2	0.6	0.3	25	37	0.6
	42	12						B7004 C				0.6	0.3
	42	12						B7004 AC				0.6	0.3
	47	14	14.5	8.22	13000	18000	0.1	7204 C	29.3	39.7	11.5	1	0.3	26	41	1
	47	14	14.0	7.82	13000	18000	0.1	7204 AC	29.3	39.7	14.9	1	0.3	26	41	1
	47	14	14.0	7.85	13000	18000	0.11	7204 B	30.5	37	21.1	1	0.6	26	41	1
	47	14						B7204 C				1	0.3
	47	14						B7204 AC				1	0.3
	52	15						7304 C				1.1	0.6
	52	15						7304 AC				1.1	0.6
	52	15						7304 B				1.1	0.6
25	37	7						71805 C				0.3	0.15
	42	9						71905 C				0.3	0.15
	42	9						71905 AC				0.3	0.15
	47	12	11.5	7.45	12000	17000	0.074	7005 C	31.9	40.1	10.8	0.6	0.3	30	42	0.6
	47	12	11.2	7.08	12000	17000	0.074	7005 AC	31.9	40.1	14.4	0.6	0.3	30	42	0.6
	47	12						B7005 C				0.6	0.3
	47	12						B7005 AC				0.6	0.3
	52	15	16.5	10.5	11000	16000	0.12	7205 C	33.8	44.2	12.7	1	0.3	31	46	1
	52	15	15.8	9.88	11000	16000	0.12	7205 AC	33.8	44.2	16.4	1	0.3	31	46	1
	52	15	15.8	9.45	9500	14000	0.13	7205 B	35.4	42.1	23.7	1	0.6	31	46	1
	52	15						7205 C				1	0.3
	52	15						7205 AC				1	0.3
	62	17						7305 C				1.1	0.6
	62	17						7305 AC				1.1	0.6
	62	17	26.2	15.2	8500	12000	0.3	7305 B	39.2	48.4	26.8	1.1	0.6	32	55	1
30	42	7						71806 C				0.3	0.15
	47	9						71906 C				0.3	0.15
	47	9						71906 AC				0.3	0.15
	55	13	15.2	10.2	9500	14000	0.11	7006 C	38.4	47.7	12.2	1	0.3	36	49	1
	55	13	14.5	9.85	9500	14000	0.11	7006 AC	38.4	47.7	16.4	1	0.3	36	49	1
	55	13						B7006 C				1	0.3
	55	13						B7006 AC				1	0.3
	62	16	23.0	15.0	9000	13000	0.19	7206 C	40.8	52.2	14.2	1	0.3	36	56	1
	62	16	22.0	14.2	9000	13000	0.19	7206 AC	40.8	52.2	18.7	1	0.3	36	56	1
	62	16	20.5	13.8	8500	12000	0.21	7206 B	42.8	50.1	27.4	1	0.6	36	56	1
	62	16						B7206 C				1	0.3
	62	16						B7206 AC				1	0.3
	72	19						7306 C				1.1	0.6
	72	19						7306 AC				1.1	0.6
	72	19	31.0	19.2	7500	10000	0.37	7306 B	46.5	56.2	31.1	1.1	0.6	37	65	1
35	47	7						71807 C				0.3	0.15
	55	10						71907 C				0.6	0.15
	55	10						71907 AC				0.6	0.15
	62	14	19.5	14.2	8500	12000	0.15	7007 C	43.3	53.7	13.5	1	0.3	41	56	1
	62	14	18.5	13.5	8500	12000	0.15	7007 AC	43.3	53.7	18.3	1	0.3	41	56	1
	62	14						B7007 C				1	0.3
	62	14						B7007 AC				1	0.3
	72	17	30.5	20.0	8000	11000	0.28	7207 C	46.8	60.2	15.7	1.1	0.6	42	65	1
	72	17	29.0	19.2	8000	11000	0.28	7207 AC	46.8	60.2	21	1.1	0.6	42	65	1
	72	17	27.0	18.8	7500	10000	0.3	7207 B	49.5	58.1	30.9	1.1	0.6	42	65	1
	72	17						B7207 C				1.1	0.6
	72	17						B7207 AC				1.1	0.6
	80	21						7307 C				1.5	0.6
	80	21						7307 AC				1.5	0.6
	80	21	38.2	24.5	7000	9500	0.51	7307 B	52.4	63.4	34.6	1.5	1	44	71	1.5
40	52	7						71808 C				0.3	0.15
	62	12						71908 C				0.6	0.15
	62	12						71908 AC				0.6	0.15
	68	15	20.0	15.2	8000	11000	0.18	7008 C	48.8	59.2	14.7	1	0.3	46	62	1
	68	15	19.0	14.5	8000	11000	0.18	7008 AC	48.8	59.2	20.1	1	0.3	46	62	1
	68	15						B7008 C				1	0.3
	68	15						B7008 AC				1	0.3
	80	18	36.8	25.8	7500	10000	0.37	7208 C	52.8	67.2	17	1.1	0.6	47	73	1
	80	18	35.2	24.5	7500	10000	0.37	7208 AC	52.8	67.2	23	1.1	0.6	47	73	1
	80	18	32.5	23.5	6700	9000	0.39	7208 B	56.4	65.7	34.5	1.1	0.6	47	73	1
	80	18						B7208 C				1.1	0.6
	80	18						B7208 AC				1.1	0.6
	90	23						7308 C				1.5	0.6
	90	23						7308 AC				1.5	0.6
	90	23	46.2	30.5	6300	8500	0.67	7308 B	59.3	71.5	38.8	1.5	1	49	81	1.5
	110	27	67.0	47.5	6000	8000	1.4	7408 B	64.6	85.4	38.7	2	1	50	100	2
