调心球轴承(GB/T 281—2013)

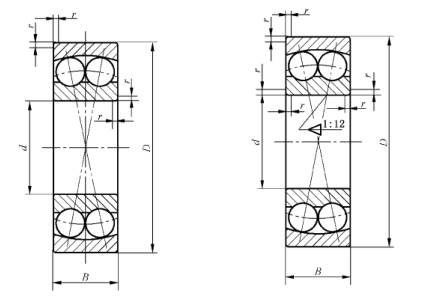

圆柱孔调心球轴承10000型 圆锥孔调心球轴承10000K型 径向当量动载荷： 当Fa/Fr≤e，Pr＝Fr+Y1Fa 当Fa/Fr＞e，Pr＝0.65Fr+Y2Fa 径向当量静载荷：P0r＝Fr+Y0Fa 符号含义与应用 K—圆锥孔(锥度1∶12) TN—尼龙保持架 M—黄铜实体保持架 这类轴承有自动调心性能，但内、外套圈轴线斜度不得大于3°。主要承受径向载荷，也可同时承受少量轴向载荷，不用于纯轴向载荷。
基本尺寸 /mm			基本额定 载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号		其他尺寸 /mm			安装尺寸/mm			计 算 系 数
d	D	B	Cr	C0r	脂	油	W ≈	圆柱孔 10000 (TN、M)型	圆锥孔 10000 K (KTN、KM)型	d2	D2	r min	da max	Da max	ra max	e	Y1	Y2	Y0
5	19	6						135	—			0.3
6	19	6						126	—			0.3
7	22	7						127	—
9	26	8						129	—
10	30	9	5.48	1.20	24000	28000	0.035	1200	1200 K	16.7	24.4	0.6	15	25	0.6	0.32	2.0	3.0	2.0
	30	9	5.40	1.20	24000	28000	0.035	1200 TN	1200 KTN	16.7	23.5	0.6	15	25	0.6	0.31	2.1	3.17	2.1
	30	14	7.12	1.58	24000	28000	0.050	2200	—	15.3	23.32	0.6	15	25	0.6	0.62	1.0	1.6	1.1
	30	14	8.00	1.70	24000	28000	0.054	2200 TN	—	15.6	23.3	0.6	15	25	0.6	0.48	1.3	2.0	1.4
	35	11	7.22	1.62	20000	24000	0.06	1300	1300 K	—	—	0.6	15	30	0.6	0.33	1.9	3.0	2.0
	35	11	7.30	1.60	20000	24000	0.062	1300 TN	—	18.5	26.4	0.6	15	30	0.6	0.33	1.9	3.0	2.0
	35	17	11.0	2.45	18000	22000	0.09	2300	2300 K	—	—	0.6	15	30	0.6	0.66	0.95	1.5	1.0
	35	17	10.8	2.40	18000	22000	0.097	2300 TN	—	17.1	25.4	0.6	15	30	0.6	0.56	1.1	1.7	1.1
12	32	10	5.55	1.25	22000	26000	0.042	1201	1201 K	18.5	26.2	0.6	17	27	0.6	0.33	1.9	2.9	2.0
	32	10	6.20	1.40	22000	26000	0.042	1201 TN	1201 KTN	18.4	25.5	0.6	17	27	0.6	0.32	1.9	3.0	2.1
	32	14	8.80	1.80	22000	26000	—	2201	—	—	—	0.6	17	27	0.6	—	—	—	—
	32	14	8.50	1.90	22000	26000	0.059	2201 TN	—	17.6	25.6	0.6	17	27	0.6	0.45	1.4	2.2	1.5
	37	12	9.42	2.12	18000	22000	0.07	1301	1301 K	20.0	30.8	1	18	31	1	0.35	1.8	2.8	1.9
	37	12	9.40	2.10	18000	22000	0.071	1301 TN	—	20.0	29.2	1	18	31	1	0.34	1.8	2.8	1.9
	37	17	12.5	2.72	17000	22000	—	2301	2301 K	—	—	1	18	31	1	—	—	—	—
	37	17	11.5	2.60	17000	22000	0.105	2301 TN	—	18.8	27.5	1	18	31	1	0.53	1.1	1.9	1.3
15	35	11	7.48	1.75	18000	22000	0.051	1202	1202 K	20.9	29.9	0.6	20	30	0.6	0.33	1.9	3.0	2.0
	35	11	7.40	1.70	18000	22000	0.051	1202 TN	1202 KTN	21.0	29.0	0.6	20	30	0.6	0.30	2.1	3.2	2.2
	35	14	7.65	1.80	18000	22000	0.06	2202	2202 K	20.8	30.4	0.6	20	30	0.6	0.50	1.3	2.0	1.3
	35	14	8.70	2.00	18000	22000	0.066	2202 TN	—	20.5	28.6	0.6	20	30	0.6	0.39	1.6	2.5	1.7
	42	13	9.50	2.28	16000	20000	0.1	1302	1302 K	23.6	34.1	1	21	36	1	0.33	1.9	2.9	2.0
	42	13	10.8	2.60	16000	20000	0.097	1302 TN	—	23.9	33.7	1	21	36	1	0.31	2.0	3.1	2.1
	42	17	12.0	2.88	14000	18000	0.11	2302	2302 K	23.2	35.2	1	21	36	1	0.51	1.2	1.9	1.3
	42	17	11.8	2.90	14000	18000	0.126	2302 TN	—	23.9	33.5	1	21	36	1	0.46	1.4	2.1	1.4
17	40	12	7.90	2.02	16000	20000	0.076	1203	1203 K	24.2	33.7	0.6	22	35	0.6	0.31	2.0	3.2	2.1
	40	12	8.90	2.20	16000	20000	0.075	1203 TN	1203 KTN	24.1	32.8	0.6	22	35	0.6	0.30	2.1	3.2	2.2
	40	16	9.00	2.45	16000	20000	0.09	2203	2203 K	23.5	34.3	0.6	22	35	0.6	0.50	1.2	1.9	1.3
	40	16	10.5	2.50	16000	20000	0.098	2203 TN	—	23.6	33.1	0.6	22	35	0.6	0.40	1.6	2.4	1.6
	47	14	12.5	3.18	14000	17000	0.14	1303	1303 K	26.4	38.3	1	23	41	1	0.33	1.9	3.0	2.0
	47	14	12.8	3.40	14000	17000	0.131	1303 TN	—	28.9	39.5	1	23	41	1	0.30	2.1	3.2	2.2
	47	19	14.5	3.58	13000	16000	0.17	2303	2303 K	25.8	39.4	1	23	41	1	0.52	1.2	1.9	1.3
	47	19	14.5	3.60	13000	16000	0.175	2303 TN	—	26.5	37.5	1	23	41	1	0.50	1.3	1.9	1.3
20	47	14	9.95	2.65	14000	17000	0.12	1204	1204 K	28.9	39.1	1	26	41	1	0.27	2.3	3.6	2.4
	47	14	12.8	3.40	14000	17000	0.12	1204 TN	1204 KTN	29.2	39.6	1	26	41	1	0.30	2.1	3.2	2.2
	47	18	12.5	3.28	14000	17000	0.15	2204	2204 K	28.0	40.4	1	26	41	1	0.48	1.3	2.0	1.4
	47	18	16.8	4.20	14000	17000	0.152	2204 TN	2204 KTN	27.4	39.3	1	26	41	1	0.40	1.6	2.4	1.6
	52	15	12.5	3.38	12000	15000	0.17	1304	1304 K	31.3	43.6	1.1	27	45	1	0.29	2.2	3.4	2.3
	52	15	14.2	4.00	12000	15000	0.169	1304 TN	1304 KTN	32.4	43.4	1.1	27	45	1	0.28	2.2	3.4	2.3
	52	21	17.8	4.75	11000	14000	0.22	2304	2304 K	28.8	43.7	1.1	27	45	1	0.51	1.2	1.9	1.3
	52	21	18.2	4.70	11000	14000	0.238	2304 TN	2304 KTN	29.5	40.9	1.1	27	45	1	0.44	1.4	2.2	1.5
25	52	15	12.0	3.30	12000	14000	0.14	1205	1205 K	33.1	44.9	1	31	46	1	0.27	2.3	3.6	2.4
	52	15	14.2	4.00	12000	14000	0.148	1205 TN	1205 KTN	33.3	44.2	1	31	46	1	0.28	2.3	3.5	2.4
	52	18	12.5	3.40	12000	14000	0.19	2205	2205 K	33.0	44.7	1	31	46	1	0.41	1.5	2.3	1.5
	52	18	16.8	4.40	12000	14000	0.17	2205 TN	2205 KTN	32.6	44.6	1	31	46	1	0.33	1.9	3.0	2.0
	62	17	17.8	5.05	10000	13000	0.26	1305	1305 K	37.8	52.5	1.1	32	55	1	0.27	2.3	3.5	2.4
	62	17	18.8	5.50	10000	13000	0.272	1305 TN	1305 KTN	37.3	50.3	1.1	32	55	1	0.28	2.2	3.5	2.3
	62	24	24.5	6.48	9500	12000	0.35	2305	2305 K	35.2	52.5	1.1	32	55	1	0.47	1.3	2.1	1.4
	62	24	24.5	6.50	9500	12000	0.375	2305 TN	2305 KTN	36.1	50.0	1.1	32	55	1	0.41	1.5	2.3	1.6
30	62	16	15.8	4.70	10000	12000	0.23	1206	1206 K	40.1	53.2	1	36	56	1	0.24	2.6	4.0	2.7
	62	16	15.5	4.70	10000	12000	0.228	1206 TN	1206 KTN	40.0	51.7	1	36	56	1	0.25	2.5	3.9	2.7
	62	20	15.2	4.60	10000	12000	0.26	2206	2206 K	40.0	53.0	1	36	56	1	0.39	1.6	2.4	1.7
	62	20	23.8	6.60	10000	12000	0.275	2206 TN	2206 KTN	38.8	53.4	1	36	56	1	0.33	1.9	3.0	2.0
	72	19	21.5	6.28	8500	11000	0.4	1306	1306 K	44.9	60.9	1.1	37	65	1	0.26	2.4	3.8	2.6
	72	19	21.2	6.30	8500	11000	0.399	1306 TN	1306 KTN	44.9	59.0	1.1	37	65	1	0.25	2.5	3.9	2.6
	72	27	31.5	8.68	8000	10000	0.5	2306	2306 K	41.7	60.9	1.1	37	65	1	0.44	1.4	2.2	1.5
	72	27	31.5	8.70	8000	10000	0.556	2306 TN	2306 KTN	41.9	58.5	1.1	37	65	1	0.43	1.5	2.3	1.5
35	72	17	15.8	5.08	8500	10000	0.32	1207	1207 K	47.5	60.7	1.1	42	65	1	0.23	2.7	4.2	2.9
	72	17	18.8	5.90	8500	10000	0.328	1207 TN	1207 KTN	47.1	60.2	1.1	42	65	1	0.23	2.7	4.2	2.9
	72	23	21.8	6.65	8500	10000	0.44	2207	2207 K	46.0	62.2	1.1	42	65	1	0.38	1.7	2.6	1.8
	72	23	30.5	8.70	8500	10000	0.425	2207 TN	2207 KTN	45.1	61.9	1.1	42	65	1	0.31	2.0	3.1	2.1
	80	21	25.0	7.95	7500	9500	0.54	1307	1307 K	51.5	69.5	1.5	44	71	1.5	0.25	2.6	4.0	2.7
	80	21	26.2	8.50	7500	9500	0.534	1307 TN	1307 KTN	51.7	67.1	1.5	44	71	1.5	0.25	2.5	3.9	2.6
	80	31	39.2	11.0	7100	9000	0.68	2307	2307 K	46.5	68.4	1.5	44	71	1.5	0.46	1.4	2.1	1.4
	80	31	39.5	11.2	7100	9000	0.763	2307 TN	2307 KTN	47.7	66.6	1.5	44	71	1.5	0.39	1.6	2.5	1.7
