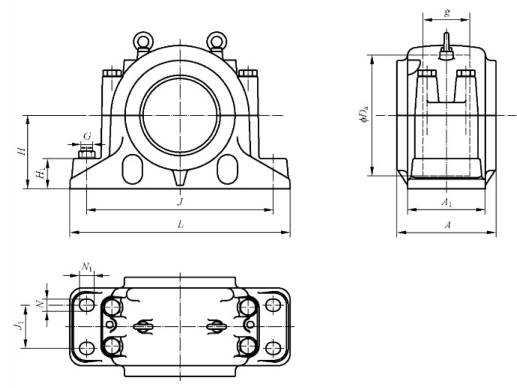

SD5系列、SD6系列四螺柱立式轴承座的结构型式和外形尺寸(GB/T 7813—2018)
四螺柱轴承座（SD型） mm
外形尺寸													轴承座 型 号	适用轴承及附件
Da	H	g^①	J	J1	A max	L	A1 max	H1	N	N1 min	G	d1		调心滚子轴承	紧定套
310	180	96	510	140	270	620	250	60	35	35	M30	150	SD 534	22234 CK	H 3134
360	210	130	610	170	300	740	290	65	35	35	M30	150	SD 634	22334 CK	H 2334
320	190	96	540	150	280	650	260	60	35	35	M30	160	SD 536	22236 CK	H 3136
380	225	136	640	180	320	780	310	70	40	40	M36	160	SD 636	22336 CK	H 2336
340	200	102	570	160	290	700	280	65	35	35	M30	170	SD 538	22238 CK	H 3138
400	240	142	680	190	330	820	320	70	40	40	M36	170	SD 638	22338 CK	H 2338
360	210	108	610	170	300	740	290	65	35	35	M30	180	SD 540	22240 CK	H 3140
420	250	148	710	200	350	860	340	85	42	42	M36	180	SD 640	22340 CK	H 2340
400	240	118	680	190	330	820	320	70	40	40	M36	200	SD 544	22244 CK	H 3144
460	280	155	770	210	360	920	350	85	42	42	M36	200	SD 644	22344 CK	H 2344
440	260	132	740	200	340	880	330	85	42	42	M36	220	SD 548	22248 CK	H 3148
500	300	165	830	230	390	990	380	100	50	50	M42	220	SD 648	22348 CK	H 2348
480	280	140	790	210	370	940	360	85	42	42	M36	240	SD 552	22252 CAK	H 3152
540	325	175	890	250	410	1060	400	100	50	50	M42	240	SD 652	22352 CAK	H 2352
500	300	140	830	230	390	990	380	100	50	50	M42	260	SD 556	22256 CAK	H 3156
580	355	185	930	270	440	1110	430	110	57	57	M48	260	SD 656	22336 CAK	H 2356
540	325	150	890	250	410	1060	400	100	50	50	M42	280	SD 560	22260 CAK	H 3160
580	355	160	930	270	440	1110	430	110	57	57	M48	300	SD 564	22264 CAK	H 3164
① 不利用止推环使轴承在轴承座内固定时，该值减小10mm。
