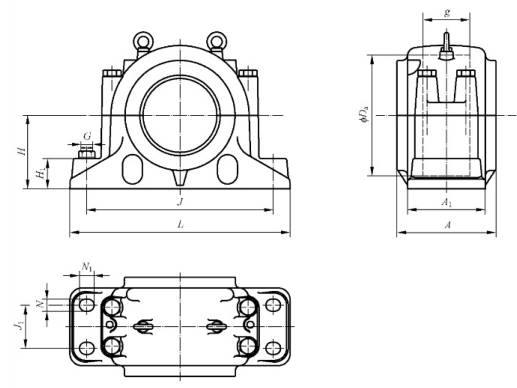

SD31TS系列四螺柱立式轴承座的结构型式和外形尺寸(GB/T 7813—2018)
四螺柱轴承座（SD型） mm
外 形 尺 寸													轴承座 型 号	适用轴承及附件
Da	H	g^①	J	J1	A max	L max	A1	H1 max	G	d1	N	N1 min		调心滚子 轴 承	紧定套
280	170	108	430	100	235	515	180	70	M24	150	28	28	SD 3134 TS	23134 K	H 3134
300	180	116	450	110	245	535	190	75	M24	160	28	28	SD 3136 TS	23136 K	H 3136
320	190	124	480	120	265	565	210	80	M24	170	28	28	SD 3138 TS	23138 K	H 3138
340	210	132	510	130	285	615	230	85	M30	180	35	35	SD 3140 TS	23140 K	H 3140
370	220	140	540	140	295	645	240	90	M30	200	35	35	SD 3144 TS	23144 K	H 3144
400	240	148	600	150	315	705	260	95	M30	220	35	35	SD 3148 TS	23148 K	H 3148
440	260	164	650	160	325	775	280	100	M36	240	42	42	SD 3152 TS	23152 K	H 3152
460	280	166	670	160	325	795	280	105	M36	260	42	42	SD 3156 TS	23156 K	H 3156
500	300	180	710	190	355	835	310	110	M36	280	42	42	SD 3160 TS	23160 K	H 3160
540	320	196	750	200	375	885	330	115	M36	300	42	42	SD 3164 TS	23164 K	H 3164
注：TS表示轴承座带迷宫式密封圈。 ① 不利用止推环使轴承在轴承座内固定时，该值减小20mm。
