适用于圆柱孔的调心轴承的等径孔型滚动轴承座(GB/T 7813—2018)

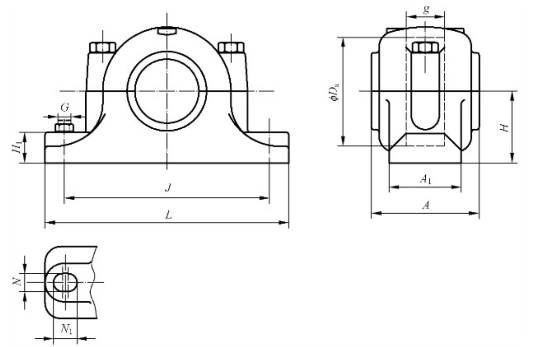

双螺柱轴承（SN型） SN 2系列、SN 3系列 注：等径孔型为轴承座两端孔径相同。 mm
外 形 尺 寸													轴承座 型 号	适用轴承
d	Da	g	A max	A1	H	H1 max	L max	J	G	N	N1 min	d1		调心球轴承		调心滚子轴承
25	52	25	72	46	40	22	170	130	M12	15	15	30	SN 205	1205	2205	22205	—
25	62	34	82	52	50	22	185	150	M12	15	20	30	SN 305	1305	2305	—
30	62	30	82	52	50	22	190	150	M12	15	15	35	SN 206	1206	2206	22206	—
30	72	37	85	52	50	22	185	150	M12	15	20	35	SN 306	1306	2306	—
35	72	33	85	52	50	22	190	150	M12	15	15	45	SN 207	1207	2207	22207	—
35	80	41	92	60	60	25	205	170	M12	15	20	45	SN 307	1307	2307	—
40	80	33	92	60	60	25	210	170	M12	15	15	50	SN 208	1208	2208	22208	—
40	90	43	100	60	60	25	205	170	M12	15	20	50	SN 308	1308	2308	22308	21308
45	85	31	92	60	60	25	210	170	M12	15	15	55	SN 209	1209	2209	22209	—
45	100	46	105	70	70	28	255	210	M16	18	23	55	SN 309	1309	2309	22309	21309
50	90	33	100	60	60	25	210	170	M12	15	15	60	SN 210	1210	2210	22210	—
50	110	50	115	70	70	30	255	210	M16	18	23	60	SN 310	1310	2310	22310	21310
55	100	33	105	70	70	28	270	210	M16	18	18	65	SN 211	1211	2211	22211	—
55	120	53	120	80	80	30	275	230	M16	18	23	65	SN 311	1311	2311	22311	21311
60	110	38	115	70	70	30	270	210	M16	18	18	70	SN 212	1212	2212	22212	—
60	130	56	125	80	80	30	280	230	M16	18	23	70	SN 312	1312	2312	22312	21312
65	120	43	120	80	80	30	290	230	M16	18	18	75	SN 213	1213	2213	22213	—
65	140	58	135	90	95	32	315	260	M20	22	27	75	SN 313	1313	2313	22313	21313
70	125	44	120	80	80	30	290	230	M16	18	18	80	SN 214	1214	2214	22214	—
70	150	61	140	90	95	32	320	260	M20	22	27	80	SN 314	1314	2314	22314	21314
75	130	41	125	80	80	30	290	230	M16	18	18	85	SN 215	1215	2215	22215	—
75	160	65	145	100	100	35	345	290	M20	22	27	85	SN 315	1315	2315	22315	21315
80	140	43	135	90	95	32	330	260	M20	22	22	90	SN 216	1216	2216	22216	—
80	170	68	150	100	112	35	345	290	M20	22	27	90	SN 316	1316	2316	22316	21316
85	150	46	140	90	95	32	330	260	M20	22	22	95	SN 217	1217	2217	22217	—
85	180	70	165	110	112	40	380	320	M24	26	32	95	SN 317	1317	2317	22317	21317
90	160	62.4	145	100	100	35	360	290	M20	22	22	100	SN 218	1218	2218	22218	—
100	180	70.3	165	110	112	40	400	320	M24	26	26	115	SN 220	1220	2220	22220	23220
110	200	80	177	120	125	45	420	350	M24	26	26	125	SN 222	1222	2222	22222	23222
120	215	86	187	120	140	45	420	350	M24	26	26	135	SN 224	—		22224	23224
130	230	90	192	130	150	50	450	380	M24	26	26	145	SN 226	—		22226	23226
140	250	98	207	150	150	50	510	420	M30	35	35	155	SN 228	—		22228	23228
150	270	106	224	160	160	60	540	450	M30	35	35	165	SN 230	—		22230	23230
160	290	114	237	160	170	60	560	470	M30	35	35	175	SN 232	—		22232	23232
① SN 224~SN 232 应装有吊环螺钉。
