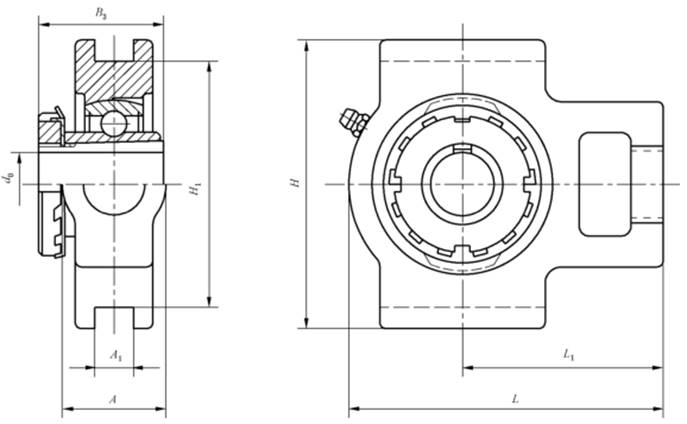

带滑块座外球面球轴承(带紧定套)　 (GB/T 7810—2017)
有圆锥孔外球面球轴承（UK型） 带紧定套外球面球轴承（UK+H型） 带滑块座紧定套外球面球轴承（UKT+H型） 符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　K—铸造滑块座 具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴　 承　 尺　 寸　 /mm							配用件代号		基本额定 载荷/kN		座　 尺　 寸　 /mm													带座轴承代号	轴承代号	座代号
dz	D	d0	B2	B		C	轴承	紧定套	Cr	C0r	A max	A1	A2 max	H max	H1	H2 max	L max	L1 max	L2 min	L3 max	N min	N1 min	N2 min	UKK+H 型	UK+H 型	K 型
				min	max
25	52	20	35	15	27	17	UK205	H2305	10.8	7.88	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UKK205+H2305	UK205+H2305	K205
	62	20	35	21	27	21	UK305	H2305	17.2	11.5	36	12	26	89	80	62	122	76	12	65	26	16	36	UKK305+H2305	UK305+H2305	K305
30	62	25	38	16	30	19	UK206	H2306	15.0	11.2	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UKK206+H2306	UK206+H2306	K206
	72	25	38	23	30	23	UK306	H2306	20.8	15.2	41	16	28	100	90	70	137	85	14	74	28	18	41	UKK306+H2306	UK306+H2306	K306
35	72	30	43	17	34	20	UK207	H2307	19.8	15.2	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UKK207+H2307	UK207+H2307	K207
	80	30	43	26	34	25	UK307	H2307	25.8	19.2	45	16	32	111	100	75	150	94	15	80	30	20	45	UKK307+H2307	UK307+H2307	K307
40	80	35	46	18	36	21	UK208	H2308	22.8	18.2	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UKK208+H2308	UK208+H2308	K208
	90	35	46	26	36	27	UK308	H2308	31.2	24.0	50	18	34	124	112	83	162	100	17	89	32	22	50	UKK308+H2308	UK308+H2308	K308
45	85	40	50	19	39	22	UK209	H2309	24.5	20.8	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UKK209+H2309	UK209+H2309	K209
	100	40	50	28	39	30	UK309	H2309	40.8	31.8	55	18	38	138	125	90	178	110	18	97	34	24	55	UKK309+H2309	UK309+H2309	K309
50	90	45	55	20	43	24	UK210	H2310	27.0	23.2	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UKK210+H2310	UK210+H2310	K210
	110	45	55	30	43	32	UK310	H2310	47.5	37.8	61	20	40	151	140	98	191	117	20	106	37	27	61	UKK310+H2310	UK310+H2310	K310
55	100	50	59	21	47	25	UK211	H2311	33.5	29.2	72	27	56	152	130	104	191	120	17	104	34	24	62	UKK211+H2311	UK211+H2311	K211
	120	50	59	33	47	34	UK311	H2311	55.0	44.8	66	22	44	163	150	105	207	127	21	115	39	29	66	UKK311+H2311	UK311+H2311	K311
60	110	55	62	22	49	27	UK212	H2312	36.8	32.8	72	27	56	152	130	104	196	120	17	104	34	29	62	UKK212+H2312	UK212+H2312	K212
	130	55	62	34	49	36	UK312	H2312	62.8	51.8	71	22	46	178	160	113	220	135	23	123	41	31	71	UKK312+H2312	UK312+H2312	K312
65	140	60	65	36	51	38	UK313	H2313	72.2	60.5	80	26	50	190	170	116	238	146	25	134	43	32	70	UKK313+H2313	UK313+H2313	K313
75	160	65	73	40	58	42	UK315	H2315	87.2	76.8	90	26	55	216	192	132	262	160	25	150	46	36	85	UKK315+H2315	UK315+H2315	K315
80	170	70	78	42	61	44	UK316	H2316	94.5	86.5	102	30	60	230	204	150	282	174	28	160	53	42	98	UKK316+H2316	UK316+H2316	K316
85	180	75	82	45	64	46	UK317	H2317	102	96.5	102	32	64	240	214	152	298	183	30	170	53	42	98	UKK317+H2317	UK317+H2317	K317
90	190	80	86	47	68	48	UK318	H2318	110	108	110	32	66	255	228	160	312	192	30	175	57	46	106	UKK318+H2318	UK318+H2318	K318
95	200	85	90	49	71	50	UK319	H2319	120	122	110	35	72	270	240	165	322	197	31	180	57	46	106	UKK319+H2319	UK319+H2319	K319
100	215	90	97	51	77	54	UK320	H2320	132	140	120	35	75	290	260	175	345	210	32	200	59	48	115	UKK320+H2320	UK320+H2320	K320
110	240	100	105	56	84	60	UK322	H2322	158	178	130	38	80	320	285	185	385	235	38	215	65	52	125	UKK322+H2322	UK322+H2322	K322
120	260	110	112	60	90	64	UK324	H2324	175	208	140	45	90	355	320	210	432	267	42	230	70	60	140	UKK324+H2324	UK324+H2324	K324
130	280	115	121	65	98	68	UK326	H2326	195	242	150	50	100	385	350	220	465	285	45	240	75	65	150	UKK326+H2326	UK326+H2326	K326
140	300	125	131	70	107	72	UK328	H2328	212	272	155	50	100	415	380	230	515	315	50	255	80	70	160	UKK328+H2328	UK328+H2328	K328
