带立式座外球面球轴承(带紧定套)  (GB/T 7810—2017)

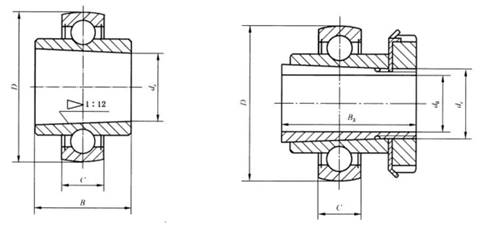

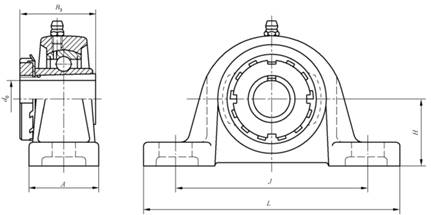

有圆锥孔外球面球轴承（UK型） 带紧定套外球面球轴承（UK+H型） 带立式座紧定套外球面球轴承（UKP+H型） 符号意义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　P—铸造立式座 具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。 UK型、UK+H型的尺寸与基本额定载荷符合GB/T 3882。
轴 承 尺 寸 /mm														配用件代号				基本额定 载荷/kN			座 尺 寸 /mm															带座轴承代号		轴承代号		座代号
dz	D		d0		B2		B				C			轴承		紧定套		Cr		C0r	A max	H		H1 max		N				N1 min		J		L max		UKP+H 型		UK+H 型		P 型
							min		max																	min		max
25	52		20		35		15		27		17			UK 205		H 2305		10.8		7.88	39	36.5		17		10.5		12.43		16		105		142		UKP 205+H 2305		UK 205+H 2305		P205
	62		20		35		21		27		21			UK 305		H 2305		17.2		11.5	45	45		17		17				20		132		175		UKP 305+H 2305		UK 305+H 2305		P305
30	62		25		38		16		30		19			UK 206		H 2306		15.0		11.2	48	42.9		20		13		14.93		19		121		167		UKP 206+H 2306		UK 206+H 2306		P206
	72		25		38		23		30		23			UK 306		H 2306		20.8		15.2	50	50		20		17				20		140		180		UKP 306+H 2306		UK 306+H 2306		P306
35	72		30		43		17		34		20			UK 207		H 2307		19.8		15.2	48	47.6		20		13		14.93		19		126		172		UKP 207+H 2307		UK 207+H 2307		P207
	80		30		43		26		34		25			UK 307		H 2307		25.8		19.2	56	56		22		17				25		160		210		UKP 307+H 2307		UK 307+H 2307		P307
40	80		35		46		18		36		21			UK 208		H 2308		22.8		18.2	55	49.2		20		13		14.93		19		136		186		UKP 208+H 2308		UK 208+H 2308		P208
	90		35		46		26		36		27			UK 308		H 2308		31.2		24.0	60	60		24		17				27		170		220		UKP 308+H 2308		UK 308+H 2308		P308
45	85		40		50		19		39		22			UK 209		H 2309		24.5		20.8	55	54		22		13		14.93		19		146		192		UKP 209+H 2309		UK 209+H 2309		P209
	100		40		50		28		39		30			UK 309		H 2309		40.8		31.8	67	67		26		20				30		190		245		UKP 309+H 2309		UK 309+H 2309		P309
50	90		45		55		20		43		24			UK 210		H 2310		27.0		23.2	61	57.2		23		17		19.02		20.5		159		208		UKP 210+H 2310		UK 210+H 2310		P210
	110		45		55		30		43		32			UK 310		H 2310		47.5		37.8	75	75		29		20				35		212		275		UKP 310+H 2310		UK 310+H 2310		P310
55	100		50		59		21		47		25			UK 211		H 2311		33.5		29.2	61	63.5		25		17		19.02		20.5		172		233		UKP 211+H 2311		UK 211+H 2311		P211
	120		50		59		33		47		34			UK 311		H 2311		55.0		44.8	80	80		32		20				38		236		310		UKP 311+H 2311		UK 311+H 2311		P311
60	110		55		62		22		49		27			UK 212		H 2312		36.8		32.8	71	69.9		27		17		19.02		22		186		243		UKP 212+H 2312		UK 212+H 2312		P212
	130		55		62		34		49		36			UK 312		H 2312		62.8		51.8	85	85		34		25				38		250		330		UKP 312+H 2312		UK 312+H 2312		P312
65	120		60		65		23		51		28			UK 213		H 2313		44.0		40.0	73	76.2		34		21		24.52		24		203		268		UKP 213+H 2313		UK 213+H 2313		P213
	140		60		65		36		51		38			UK 313		H 2313		72.2		60.5	90	90		37		25				38		260		340		UKP 313+H 2313		UK 313+H 2313		P313
75	130		65		73		25		58		30			UK 215		H 2315		50.8		49.5	83	82.6		35		21		24.52		24		217		300		UKP 215+H 2315		UK 215+H 2315		P215
	160		65		73		40		58		42			UK 315		H 2315		87.2		76.8	100	100		41		27				40		290		380		UKP 315+H 2315		UK 315+H 2315		P315
80	140		70		78		26		61		33			UK 216		H 2316		55.0		54.2	84	88.9		38		21		24.52		24		232		305		UKP 216+H 2316		UK 216+H 2316		P216
	170		70		78		42		61		44			UK 316		H 2316		94.5		86.5	110	106		46		27				40		300		400		UKP 316+H 2316		UK 316+H 2316		P316
85	150		75		82		28		64		35			UK 217		H 2317		64.0		63.8	95	95.2		41		21		24.52		24		247		330		UKP 217+H 2317		UK 217+H 2317		P217
	180		75		82		45		64		46			UK 317		H 2317		102		96.5	110	112		46		33				45		320		420		UKP 317+H 2317		UK 317+H 2317		P317
90	160		80		86		30		68		37			UK 218		H 2318		73.8		71.5	100	101.6		44		25		28.52		34		262		356		UKP 218+H 2318		UK 218+H 2318		P218
	190		80		86		47		68		48			UK 318		H 2318		110		108	110	118		51		33				45		330		430		UKP 318+H 2318		UK 318+H 2318		P318
轴 承 尺 寸 /mm													配用件代号				基本额定载荷/kN				座 尺 寸 /mm														带座轴承代号		轴承代号		座代号
dz		D		d0		B2		B				C	轴承		紧定套		Cr		C0r		A max		H		H1 max		N		N1		J		L max		UKP+H 型		UK+H 型		P 型
								min		max
95		200		85		90		49		71		50	UK319		H2319		120		122		120		125		51		36		50		360		470		UKP319+H2319		UK319+H2319		P319
100		215		90		97		51		77		54	UK320		H2320		132		140		120		140		56		36		50		380		490		UKP320+H2320		UK320+H2320		P320
110		240		100		105		56		84		60	UK322		H2322		158		178		140		150		61		40		55		400		520		UKP322+H2322		UK322+H2322		P322
120		260		110		112		60		90		64	UK324		H2324		175		208		140		160		71		40		55		450		570		UKP324+H2324		UK324+H2324		P324
130		280		115		121		65		98		68	UK326		H2326		195		242		140		180		81		40		55		480		600		UKP326+H2326		UK326+H2326		P326
140		300		125		131		70		107		72	UK328		H2328		212		272		140		200		81		40		55		500		620		UKP328+H2328		UK328+H2328		P328
注：P 300型座中A、H1、L尺寸为公称尺寸，不是最大值，N1尺寸为公称尺寸，不是最小值。
