带立式座外球面球轴承(带顶丝UCP、带偏心套UELP)  (GB/T 7810—2017)

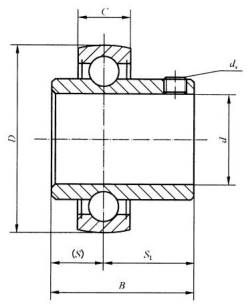

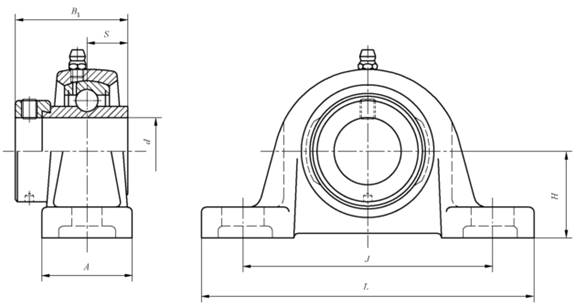

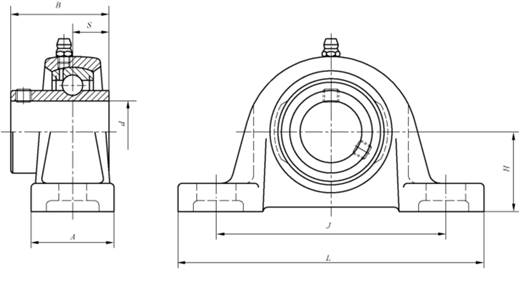

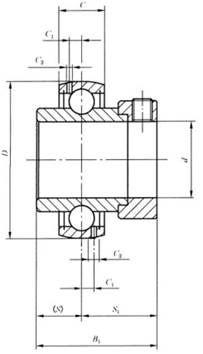

带顶丝外球面球轴承（UC型） 带立式座顶丝外球面球轴承（UCP型） 带偏心套外球面球轴承（UEL型） 带立式座偏心套外球面球轴承（UELP型）
符号意义与应用 U—表示带座外球面球面球轴承，后面均同        UC—带顶丝外球面球轴承 UEL—带偏心套外球面球轴承                         P—铸造立式座 具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。 UC型、UEL型的尺寸与基本额定载荷等符合GB/T 3882。
轴 承 尺 寸 /mm								基本额定 载荷/kN		配用 偏心套	座 尺 寸 /mm								带座轴承 代号	轴承 代号	座代号
d	D	B	S	C	ds	G	d1 max	Cr	C0r	代号	A max	H	H1 max	N		N1 min	J	L max	UCP型 UELP型	UC型 UEL型	P型
														min	max
12	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP201S	UC201S	P203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 201S	39	30.2	17	10.5	12.43	16	96	129	UELP201S	UEL201S	P203
	40	31.0	12.7	14	M6×1	—	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP201	UC201	P203
	40	43.7	17.1	14	—	—	33.3	7.35	4.78	E 201	39	30.2	17	10.5	12.43	16	96	129	UELP201	UEL201	P203
15	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP202S	UC202S	P203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 202S	39	30.2	17	10.5	12.43	16	96	129	UELP202S	UEL202S	P203
	40	31.0	12.7	14	M6×1	—	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP202	UC202
	40	43.7	17.1	14	—	—	33.3	7.35	4.78	E 202	39	30.2	17	10.5	12.43	16	96	129	UELP202	UEL202
17	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP203S	UC203S	P203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 203S	39	30.2	17	10.5	12.43	16	96	129	UELP203S	UEL203S	P203
	40	31.0	12.7	14	M6×1	—	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP203	UC203
	40	43.7	17.1	14	—	—	33.3	7.35	4.78	E 203	39	30.2	17	10.5	12.43	16	96	129	UELP203	UEL203
20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	39	33.3	17	10.5	12.43	16	96	134	UCP204	UC204	P204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	39	33.3	17	10.5	12.43	16	96	134	UELP204	UEL204	P204
25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	39	36.5	17	10.5	12.43	16	105	142	UCP205	UC205	P205
	62	38	15	21	M6×1	6	—	17.2	11.5	—	45	45	17	17		20	132	177	UCP305	UC305	P305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	39	36.5	17	10.5	12.43	16	105	142	UELP205	UEL205	P205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	45	45	17	17		20	132	177	UELP305	UEL305	P305
30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	48	42.9	20	13	14.93	19	121	167	UCP206	UC206	P206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	50	50	20	17		20	140	182	UCP306	UC306	P306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	48	42.9	20	13	14.93	19	121	167	UELP206	UEL206	P206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	50	50	20	17		20	140	182	UELP306	UEL306	P306
35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	48	47.6	20	13	14.93	19	126	172	UCP207	UC207	P207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	56	56	22	17		25	160	212	UCP307	UC307	P307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	48	47.6	20	13	14.93	19	126	172	UELP207	UEL207	P207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	56	56	22	17		25	160	212	UELP307	UEL307	P307
40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	55	49.2	20	13	14.93	19	136	186	UCP208	UC208	P208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	60	60	24	17		27	170	222	UCP308	UC308	P308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	55	49.2	20	13	14.93	19	136	186	UELP208	UEL208	P208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	60	60	24	17		27	170	222	UELP308	UEL308	P308
45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	55	54	22	13	14.93	19	146	192	UCP209	UC209	P209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	67	67	26	20		30	190	247	UCP309	UC309	P309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	55	54	22	13	14.93	19	146	192	UELP209	UEL209	P209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	67	67	26	20		30	190	247	UELP309	UEL309	P309
50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	61	57.2	23	17	19.05	20.5	159	208	UCP210	UC210	P210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	75	75	29	20		35	212	278	UCP310	UC310	P310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	61	57.2	23	17	19.02	20.5	159	208	UELP210	UEL210	P210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	75	75	29	20		35	212	278	UELP310	UEL310	P310
55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	61	63.5	25	17	19.02	20.5	172	233	UCP211	UC211	P211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	80	80	32	20		38	236	313	UCP311	UC311	P311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	61	63.5	25	17	19.02	20.5	172	233	UELP211	UEL211	P211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	80	80	32	20		38	236	313	UELP311	UEL311	P311
60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	71	69.9	27	17	19.02	22	186	243	UCP212	UC212	P212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	85	85	34	25		38	250	333	UCP312	UC312	P312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	71	69.9	27	17	19.02	22	186	243	UELP212	UEL212	P212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	85	85	34	25		38	250	333	UELP312	UEL312	P312
65	120	65.1	25.4	28	M10×1.25	10	—	44.0	40.0	—	73	76.2	34	21	24.52	24	203	268	UCP213	UC213	P213
	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	90	90	37	25		38	260	343	UCP313	UC313	P313
	120	85.7	34.1	28	—	—	86	44.0	40.0	E 213	73	76.2	34	21	24.52	24	203	268	UELP213	UEL213	P213
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	90	90	37	25		38	260	343	UELP313	UEL313	P313
70	125	74.6	30.2	29	M12×1.5	12	—	46.8	45.0	—	74	79.4	34	21	24.52	24	210	274	UCP214	UC214	P214
	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	90	95	41	27		40	280	363	UCP314	UC314	P314
	125	85.7	34.1	29	—	—	90	46.8	45.0	E 214	74	79.4	34	21	24.52	24	210	274	UELP214	UEL214	P214
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	90	95	41	27		40	280	363	UELP314	UEL314	P314
75	130	77.8	33.3	30	M12×1.5	12	—	50.8	49.5	—	83	82.6	35	21	24.52	24	217	300	UCP215	UC215	P215
	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	100	100	41	27		40	290	383	UCP315	UC315	P315
	130	92.1	37.3	30	—	—	102	50.8	49.5	E 215	83	82.6	35	21	24.52	24	217	300	UELP215	UEL215	P215
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	100	100	41	27		40	290	383	UELP315	UEL315	P315
80	140	82.6	33.3	33	M12×1.5	12	—	55.0	54.2	—	84	88.9	38	21	24.52	24	232	305	UCP216	UC216	P216
	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	110	106	46	27		40	300	403	UCP316	UC316	P316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	110	106	46	27		40	300	403	UELP316	UEL316	P316
85	150	85.7	34.1	35	M12×1.5	12	—	64.0	63.8	—	95	95.2	41	21	24.52	24	247	330	UCP217	UC217	P217
	180	96	40	46	M16×1.5	16	—	102	96.5	—	110	112	46	33		45	320	424	UCP317	UC317	P317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	110	112	46	33		45	320	424	UELP317	UEL317	P317
90	160	96.0	39.7	37	M12×1.5	12	—	73.8	71.5	—	100	101.6	44	25	28.52	34	262	356	UCP218	UC218	P218
	190	96	40	48	M16×1.5	16	—	110	108	—	110	118	51	33		45	330	434	UCP318	UC318	P318
	190	115.9	43.65	48	—	—	133	110	108	E 318	110	118	51	33		45	330	434	UELP318	UEL318	P318
95	200	103	41	50	M16×1.5	16	—	120	122	—	120	125	51	36		50	360	474	UCP319	UC319	P319
	200	122.3	38.9	50	—	—	140	120	122	E 319	120	125	51	36		50	360	474	UELP319	UEL319	P319
100	215	108	42	54	M18×1.5	18	—	132	140	—	120	140	56	36		50	380	494	UCP320	UC320	P320
	215	128.6	50	54	—	—	146	132	140	E 320	120	140	56	36		50	380	494	UELP320	UEL320	P320
105	225	112	44	56	M18×1.5	18	—	142	152	—	120	140	56	36		50	380	494	UCP321	UC321	P321
110	240	117	46	60	M18×1.5	18	—	158	178	—	140	150	61	40		55	400	524	UCP322	UC322	P322
120	260	126	51	64	M18×1.5	18	—	175	208	—	140	160	71	40		55	450	574	UCP324	UC324	P324
130	280	135	54	68	M20×1.5	20	—	195	242	—	140	180	81	40		55	480	604	UCP326	UC326	P326
140	300	145	59	72	M20×1.5	20	—	212	272	—	140	200	81	40		55	500	624	UCP328	UC328	P328
注：P 300 型座中 A、H1、L 尺寸为公称尺寸，不是最大值，N1 尺寸为公称尺寸，不是最小值。
