推力调心滚子轴承 (GB/T 5859—2008)
											轴向当量动载荷： 当Fr≤0.55Fa时，Pa＝Fa+1.2Fr 轴向当量静载荷： 当Fr≤0.55Fa时，P0a＝Fa+2.7Fr 最小轴向载荷： 式中 n—— 转速，r/min
应 用 能承受较大的单向载荷，能限制单向位移，可承受以轴向载荷为主的径向、轴向联合载荷

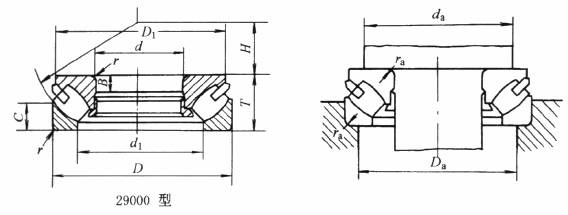

基本尺寸 /mm			基本额定载荷 /kN		最小载 荷常数	极限转速 /r·min^-1	轴承 代号	其他尺寸 /mm						安装尺寸 /mm
d	D	T	Ca	C0a	A	油	29000 型	d1 max	D1 max	B min	C	H	r min	da min	Da max	ra max
60	130	42	319	897	0.086	2400	29412	89	123	15	20.1	38	1.5	90	107	1.5
65	140	45	371	1048	0.118	2200	29413	96	133	16	21.3	42	2	100	115	2
70	150	48	416	1198	0.155	2000	29414	103	142	17	22.7	44	2	105	124	2
75	160	51	468	1367	0.21	1900	29415	109	152	18	24.3	47	2	115	132	2
80	170	54	532	1563	0.263	1800	29416	117	162	19	26.8	50	2.1	120	141	2.1
85	150	39	326	1037	0.105	2200	29317	114	143.5	13	18.7	50	1.5	115	129	1.5
	180	58	582	1708	0.304	1700	29417	125	170	21	27.3	54	2.1	130	150	2.1
90	155	39	335	1089	0.116	2200	29318	117	148.5	13	18.8	52	1.5	118	135	1.5
	190	60	642	1904	0.392	1600	29418	132	180	22	28.5	56	2.1	135	158	2.1
100	170	42	390	1284	0.166	2000	29320	129	163	14	20.8	58	1.5	132	148	1.5
	210	67	778	2343	0.588	1400	29420	146	200	24	32.4	62	3	150	175	2.5
110	190	48	487	1625	0.279	1800	29322	143	182	16	23	64	2	145	165	2
	230	73	923	2854	0.724	1300	29422	162	220	26	34.8	69	3	165	192	2.5
120	210	54	620	2066	0.44	1600	29324	159	200	18	25.9	70	2.1	160	182	2.1
	250	78	1074	3308	0.933	1200	29424	174	236	29	36.6	74	4	180	210	3
130	225	58	663	2235	0.543	1500	29326	171	215	19	27.8	76	2.1	170	195	2.1
	270	85	1249	3918	1.64	1100	29426	189	255	31	40	81	4	195	227	3
140	240	60	719	2539	1.71	1400	29328	183	230	20	28	82	2.1	185	208	2.1
	280	85	1288	4133	1.796	1000	29428	199	268	31	40	86	4	205	237	3
150	215	39					29230	178	208	14	19	82	1.5
	250	60	781	2753	0.774	1300	29330	194	240	20	28.9	87	2.1	195	220	2.1
	300	90	1452	4680	2.285	950	29430	214	285	32	42.1	92	4	220	253	3
160	225	39					29232	188	219	14	19	89	1.5
	270	67	927	3253	1.063	1200	29332	208	260	23	31.7	92	3	210	236	2.5
	320	95	1589	5315	2.969	900	29432	229	306	34	47.1	99	5	230	271	4
170	240	42					29234	198	233	15	20	92	1.5
	280	67	940	3358	1.16	1100	29334	216	270	23	31.7	96	3	220	247	2.5
	340	103	1878	6265	4.015	850	29434	243	324	37	48.8	104	5	245	288	4
180	250	42					29236	208	243	15	20	92	1.5
	300	73	1111	4056	1.628	1000	29336	232	290	25	34.8	103	3	235	263	2.5
	360	109	2056	6867	4.936	750	29436	255	342	39	51.9	110	5	260	305	4
190	270	48					29238	223	262	15	24	104	2
	320	78	1301	4861	2.294	900	29338	246	308	27	38.6	110	4	250	281	3
	380	115	2297	7774	6.228	700	29438	271	360	41	55	117	5	275	322	4
200	280	48	612	2518	0.759	1400	29240	236	271	15	24	108	2	235	258	2
	340	85	1430	5181	2.827	900	29340	261	325	29	39.1	116	4	265	298	3
	400	122	2483	8368	7.588	700	29440	286	380	43	56.5	122	5	290	338	4
220	300	48	634	2705	0.749	1300	29244	254	292	15	24	117	2	260	277	2
	360	85	1524	5661	3.21	850	29344	280	345	29	40.7	125	4	285	316	3
	420	122	2588	8990	8.583	670	29444	308	400	43	56.9	132	6	310	360	5
240	340	60	915	3951	1.483	1100	29248	283	330	19	29.3	130	2.1	285	311	2.1
	380	85	1583	6014	3.569	800	29348	300	365	29	41.9	135	4	300	337	3
	440	122	2725	9771	9.656	630	29448	326	420	43	51.2	142	6	330	381	5
260	360	60	944	4207	1.754	1000	29252	302	350	19	29.5	139	2.1	305	331	2.1
	420	95	1940	7716	6.073	750	29352	329	405	32	46	148	5	330	372	4
	480	132	3247	11930	14.45	600	29452	357	460	48	65	154	6	360	419	5
280	380	60	954	4348	1.855	950	29256	323	370	19	29.5	150	2.1	325	351	2.1
	440	95	2023	8207	6.782	670	29356	348	423	32	46.3	158	5	350	394	4
	520	145	3753	13794	20.73	530	29456	387	495	52	67.6	166	6	390	446	5
300	420	73	1340	6057	3.43	900	29260	353	405	21	35.8	162	3	355	386	2.5
	480	109	2554	10396	10.2	630	29360	379	460	37	53.1	168	5	380	429	4
	540	145	3895	14689	22.95	480	29460	402	515	52	68.3	175	6	410	471	5
320	440	73	1406	6556	3.822	800	29264	372	430	21	36	172	3	375	406	2.5
	500	109	2578	10691	11.15	600	29364	399	482	37	53	180	5	400	449	4
	580	155	4537	17432	31.97	450	29464	435	555	55	75	191	7.5	435	507	6
340	460	73	1432	6838	4.27	800	29268	395	445	21	36.6	183	3	395	427	2.5
	540	122	3052	12554	15.64	530	29368	428	520	41	57.8	192	5	430	484	4
	620	170	5002	18866	38.98	430	29468	462	590	61	78.5	201	7.5	465	541	6
360	500	85	1796	8412	6.797	700	29272	423	485	25	40.8	194	4	420	461	3
	560	122	3124	13114	16.33	500	29372	448	540	41	58.1	202	5	450	504	4
	640	170	5295	20562	43.24	400	29472	480	610	61	81	210	7.5	485	560	6
