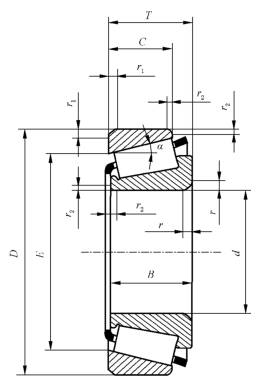

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷： 当Fa/Fr≤e，Pr＝Fr 当Fa/Fr＞e，Pr＝0.4Fr+YFa 径向当量静载荷： P0r＝0.5Fr+Y0Fa 若P0r＜Fr取P0r＝Fr 附加轴向力 S≈Fr/(2Y) 最小径向载荷Frmin＝0.02Cr							符号含义及应用 X2—宽度(高度)为非标准 外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定 载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	Cr	C0r	脂	油	W ≈	e	Y	Y0	30000型	a ≈	r min	r1 min	da min	db max	Da min	Da max	Db min	a1 min	a2 min	ra max	rb max
15	35	11.75	11	10									30202	—	0.6	0.6
	42	14.25	13	11	22.8	21.5	9000	12000	0.094	0.29	2.1	1.2	30302	9.6	1	1	21	22	36	36	38	2	3.5	1	1
17	40	13.25	12	11	20.8	21.8	9000	12000	0.079	0.35	1.7	1	30203	9.9	1	1	23	23	34	34	37	2	2.5	1	1
	47	15.25	14	12	28.2	27.2	8500	11000	0.129	0.29	2.1	1.2	30303	10.4	1	1	23	25	40	41	43	3	3.5	1	1
	40	17.25	16	14									32203	11.75	1	1
	47	20.25	19	16	35.2	36.2	8500	11000	0.173	0.29	2.1	1.2	32303	12.3	1	1	23	24	39	41	43	3	4.5	1	1
20	37	12	12	9	13.2	17.5	9500	13000	0.056	0.32	1.9	1	32904	8.2	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	42	15	15	12	25.0	28.2	8500	11000	0.095	0.37	1.6	0.9	32004	10.3	0.6	0.6	25	25	36	37	39	3	3	0.6	0.6
	47	15.25	14	12	28.2	30.5	8000	10000	0.126	0.35	1.7	1	30204	11.2	1	1	26	27	40	41	43	2	3.5	1	1
	52	16.25	15	13	33.0	33.2	7500	9500	0.165	0.3	2	1.1	30304	11.1	1.5	1.5	27	28	44	45	48	3	3.5	1.5	1.5
	47	19.25	18	15									32204	12.5	1	1
	52	22.25	21	18	42.8	46.2	7500	9500	0.230	0.3	2	1.1	32304	13.6	1.5	1.5	27	26	43	45	48	3	4.5	1.5	1.5
22	40	12	12	9	15.0	20.0	8500	11000	0.065	0.32	1.9	1	329/22	8.5	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	44	15	15	11.5	26.0	30.2	8000	10000	0.100	0.40	1.5	0.8	320/22	10.8	0.6	0.6	27	27	38	39	41	3	3.5	0.6	0.6
25	42	12	12	9	16.0	21.0	6300	10000	0.064	0.32	1.9	1	32905	8.7	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	47	15	15	11.5	28.0	34.0	7500	9500	0.11	0.43	1.4	0.8	32005	11.6	0.6	0.6	30	30	40	42	44	3	3.5	0.6	0.6
	47	17	17	14	32.5	42.5	7500	9500	0.129	0.29	2.1	1.1	33005	11.1	0.6	0.6	30	30	40	42	45	3	3	0.6	0.6
	52	16.25	15	13	32.2	37.0	7000	9000	0.154	0.37	1.6	0.9	30205	12.5	1	1	31	31	44	46	48	2	3.5	1	1
	52	19.25	18	16									32205	13.5	1	1
	52	22	22	18	47.0	55.8	7000	9000	0.216	0.35	1.7	0.9	33205	14.0	1	1	31	30	43	46	49	4	4	1	1
	62	18.25	17	15	46.8	48.0	6300	8000	0.263	0.3	2	1.1	30305	13.0	1.5	1.5	32	34	54	55	58	3	3.5	1.5	1.5
	62	18.25	17	13	40.5	46.0	6300	8000	0.262	0.83	0.7	0.4	31305	20.1	1.5	1.5	32	31	47	55	59	3	5.5	1.5	1.5
	62	25.25	24	20	61.5	68.8	6300	8000	0.368	0.3	2	1.1	32305	15.9	1.5	1.5	32	32	52	55	58	3	5.5	1.5	1.5
28	45	12	12	9	16.8	22.8	7500	9500	0.069	0.32	1.9	1	329/28	9.0	0.3	0.3	—	—	—	—	—	—	—	03	03
	52	16	16	12	31.5	40.5	6700	8500	0.142	0.43	1.4	0.8	320/28	12.6	1	1	34	33	45	46	49	3	4	1	1
	58	24	24	19	58.0	68.2	6300	8000	0.286	0.34	1.8	1.0	332/28	15.0	1	1	34	33	49	52	55	4	5	1	1
30	47	12	12	9	17.0	23.2	7000	9000	0.072	0.32	1.9	1	32906	9.2	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	55	17	16	14	27.8	35.5	6300	8000	0.16	0.26	2.3	1.3	32006 X2	12.0	1	1	—	—	—	—	—	3	5	—	—
	55	17	17	13	35.8	46.8	6300	8000	0.170	0.43	1.4	0.8	32006	13.3	1	1	36	35	48	49	52	3	4	1	1
	55	20	20	16	43.8	58.8	6300	8000	0.201	0.29	2.1	1.1	33006	12.8	1	1	36	35	48	49	52	3	4	1	1
	62	17.25	16	14	43.2	50.5	6000	7500	0.231	0.37	1.6	0.9	30206	13.8	1	1	36	37	53	56	58	2	3.5	1	1
	62	21.25	20	17	51.8	63.8	6000	7500	0.287	0.37	1.6	0.9	32206	15.6	1	1	36	36	52	56	58	3	4.5	1	1
	62	25	25	19.5	63.8	75.5	6000	7500	0.342	0.34	1.8	1	33206	15.7	1	1	36	36	53	56	59	5	5.5	1	1
	72	20.75	19	16	59.0	63.0	5600	7000	0.387	0.31	1.9	1.1	30306	15.3	1.5	1.5	37	40	62	65	66	3	5	1.5	1.5
	72	20.75	19	14	52.5	60.5	5600	7000	0.392	0.83	0.7	0.4	31306	23.1	1.5	1.5	37	37	55	65	68	3	7	1.5	1.5
	72	28.75	17	23	81.5	96.5	5600	7000	0.562	0.31	1.9	1.1	32306	18.9	1.5	1.5	37	38	59	65	66	4	6	1.5	1.5
32	52	14	14	10	23.8	32.5	6300	8000	0.106	0.32	1.9	1	329/32	10.2	0.6	0.6	37	37	46	47	49	3	4	0.6	0.6
	58	17	17	13	36.5	49.2	6000	7500	0.187	0.45	1.3	0.7	320/32	14.0	1	1	38	38	50	52	55	3	4	1	1
	65	18.25	17	15									302/32		1	1
	65	26	26	20.5	68.8	82.2	5600	7000	0.385	0.35	1.7	1	332/32	16.6	1	1	38	38	55	59	62	5	5.5	1	1
35	55	14	14	11.5	25.8	34.8	6000	7500	0.114	0.29	2.1	1.1	32907	10.1	0.6	0.6	40	40	49	50	52	3	2.5	0.6	0.6
	62	18	17	15	33.8	47.2	5600	7000	0.21	0.29	2.1	1.1	32007 X2	14.0	1	1	—	—	—	—	—	3	5	1	1
	62	18	18	14	43.2	59.2	5600	7000	0.224	0.44	1.4	0.8	32007	15.1	1	1	41	40	54	56	59	4	4	1	1
	62	21	21	17	46.8	63.2	5600	7000	0.254	0.31	2	1.1	33007	13.5	1	1	41	41	54	56	59	3	4	1	1
	72	18.25	17	15	54.2	63.5	5300	6700	0.331	0.37	1.6	0.9	30207	15.3	1.5	1.5	42	44	62	65	67	3	3.5	1.5	1.5
	72	24.25	23	19	70.5	89.5	5300	6700	0.445	0.37	1.6	0.9	32207	17.9	1.5	1.5	42	42	61	65	68	3	5.5	1.5	1.5
	72	28	28	22	82.5	102	5300	6700	0.515	0.35	1.7	0.9	33207	18.2	1.5	1.5	42	42	61	65	68	5	6	1.5	1.5
	80	22.75	21	18	75.2	82.5	5000	6300	0.515	0.31	1.9	1.1	30307	16.8	2	1.5	44	45	70	71	74	3	5	2	1.5
	80	22.75	21	15	65.8	76.8	5000	6300	0.514	0.83	0.7	0.4	31307	25.8	2	1.5	44	42	62	71	76	4	8	2	1.5
	80	32.75	31	25	99.0	118	5000	6300	0.763	0.31	1.9	1.1	32307	20.4	2	1.5	44	43	66	71	74	4	8.5	2	1.5
40	62	15	14	12	21.2	28.2	5600	7000	0.14	0.28	2.1	1.2	32908 X2	12.0	0.6	0.6	—	—	—	—	—	3	5	0.6	0.6
	62	15	15	12	31.5	46.0	5600	7000	0.155	0.29	2.1	1.1	32908	11.1	0.6	0.6	45	45	55	57	59	3	3	0.6	0.6
	68	19	18	16	39.8	55.2	5300	6700	0.27	0.3	2	1.1	32008 X2	15.0	1	1	—	—	—	—	—	3	5	1	1
	68	19	19	14.5	51.8	71.0	5300	6700	0.267	0.38	1.6	0.9	32008	14.9	1	1	46	46	60	62	65	4	4.5	1	1
	68	22	22	18	60.2	79.5	5300	6700	0.306	0.28	2.1	1.2	33008	14.1	1	1	46	46	60	62	64	3	4	1	1
	75	26	26	20.5	84.8	110	5000	6300	0.496	0.36	1.7	0.9	33108	18.0	1.5	1.5	47	47	65	68	71	4	5.5	1.5	1.5
	80	19.75	18	16	63.0	74.0	5000	6300	0.422	0.37	1.6	0.9	30208	16.9	1.5	1.5	47	49	69	73	75	3	4	1.5	1.5
	80	24.75	23	19	77.8	77.2	5000	6300	0.532	0.37	1.6	0.9	32208	18.9	1.5	1.5	47	48	68	73	75	3	6	1.5	1.5
	80	32	32	25	105	135	5000	6300	0.715	0.36	1.7	0.9	33208	20.8	1.5	1.5	47	47	67	73	76	5	7	1.5	1.5
	90	25.25	23	20	90.8	108	4500	5600	0.747	0.35	1.7	1	30308	19.5	2	1.5	49	52	77	81	84	3	5.5	2	1.5
	90	25.25	23	17	81.5	96.5	4500	5600	0.727	0.83	0.7	0.4	31308	29.0	2	1.5	49	48	71	81	87	4	8.5	2	1.5
	90	35.25	33	27	115	148	4500	5600	1.04	0.35	1.7	1	32308	23.3	2	1.5	49	49	73	81	83	4	8.5	2	1.5
