单列圆锥滚子轴承 (GB/T 297

单列圆锥滚子轴承 (GB/T 297—2015)

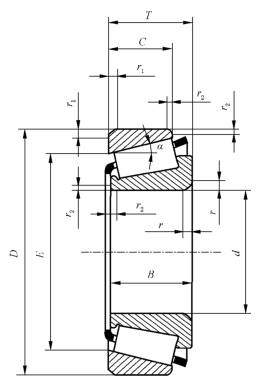

$说明: 说明: D:\yky\NEW07\7-2-79-04.files\image002.jpg$										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
120	165	29	29	23	172	318	1800	2400	1.78	0.35	1.7	1	329924	29.3	1.5	1.5	127	128	150	157	160	6	6	1.5	1.5
	180	38	36	31	198	338	1700	2200	3.1	0.37	1.6	0.9	32024 X2	38.0	2.5	2	—	—	—	—	—	6	9	2.1	2
	180	38	38	29	242	405	1700	2200	3.18	0.46	1.3	0.7	32024	39.3	2.5	2	130	131	161	170	173	7	9	2.1	2
	180	48	48	38	298	535	1700	2200	4.07	0.31	2	1.1	33024	35.5	2.5	2	130	132	160	170	171	6	10	2.1	2
	200	62	62	48	448	778	1600	2000	7.68	0.40	1.5	0.8	33124	47.6	2.5	2	130	130	172	190	192	10	14	2.1	2
	215	43.5	40	34	338	482	1500	1900	6.20	0.44	1.4	0.8	30224	44.1	3	2.5	132	139	187	203	203	6	9.5	2.5	2.1
	215	61.5	58	50	478	758	1500	1900	9.26	0.44	1.4	0.8	32224	52.3	3	2.5	132	134	181	203	206	7	11.5	2.5	2.1
	260	59.5	55	46	562	745	1300	1700	14.2	0.35	1.7	1	30324	49.0	4	3	134	153	221	246	238	8	13.5	3	2.5
	260	68	62	42	535	725	1300	1700	15.3	0.83	0.7	0.4	31324	81.8	4	3	134	140	203	246	246	9	26	3	2.5
	260	90.5	86	69	825	1230	1300	1700	22.1	0.35	1.7	1	32324	61.6	4	3	134	147	213	246	240	9	21.5	3	2.5

130	180	32	30	26	142	260	1700	2200	2.31	0.27	2.2	1.2	32926 X2	30.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	180	32	32	25	205	380	1700	2200	2.34	0.34	1.8	1	32926	31.6	2	1.5	140	139	164	171	174	6	7	2	1.5
	200	45	42	36	242	418	1600	2000	4.46	0.35	1.7	0.9	32026 X2	42.0	2.5	2	—	—	—	—	—	7	11	2.1	2
	200	45	45	34	335	568	1600	2000	4.94	0.43	1.4	0.8	32026	43.3	2.5	2	140	144	178	190	192	8	11	2.1	2
	200	55	55	43	400	728	1600	2000	6.14	0.34	1.8	1	33026	42.0	2.5	2	140	140	178	190	192	8	12	2.1	2
	230	43.75	40	34	365	520	1400	1800	6.94	0.44	1.4	0.8	30226	46.1	4	3	144	150	203	216	219	7	10	3	2.5
	230	67.75	64	54	552	888	1400	1800	11.4	0.44	1.4	0.8	32226	56.6	4	3	144	143	193	216	221	7	14	3	2.5
	280	63.75	58	49	640	855	1100	1500	17.3	0.35	1.7	1	30326	53.2	5	4	145	165	239	262	258	8	15	4	3
	280	72	66	44	592	805	1100	1500	18.4	0.83	0.7	0.4	31326	87.2	5	4	147	150	218	262	263	9	28	4	3
	280	98.75	93	78									32326		5	4

140	190	32	30	26	145	265	1600	2000	2.43	0.29	2.1	1.1	32928 X2	32.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	190	32	32	25	208	392	1600	2000	2.47	0.36	1.7	0.9	32928	33.8	2	1.5	150	150	177	181	184	6	6	2	1.5
	210	45	42	36	258	452	1400	1800	5.21	0.37	1.6	0.9	32028 X2	44.0	2.5	2	—	—	—	—	—	7	11	2.1	2
	210	45	45	34	330	568	1400	1800	5.15	0.46	1.3	0.7	32028	46.0	2.5	2	150	153	187	200	202	8	11	2.1	2
	210	56	56	44	408	755	1400	1800	6.57	0.36	1.7	0.9	33028	45.1	2.5	2	150	150	186	200	202	8	12	2.1	2
	250	45.75	42	36	408	585	1200	1600	8.73	0.44	1.4	0.8	30228	49.0	4	3	154	162	219	236	236	9	11	3	2.5
	250	71.75	68	58	645	1050	1200	1600	14.4	0.44	1.4	0.8	32228	60.7	4	3	154	156	210	236	240	8	14	3	2.5
	300	67.75	62	53	722	975	1000	1400	21.4	0.35	1.7	1	30328	56.5	5	4	155	176	255	282	275	9	15	4	3
	300	77	70	47	678	928	1000	1400	22.8	0.83	0.7	0.4	31328	94.1	5	4	157	162	235	282	283	9	30	4	3
	300	107.75	102	85									32328		5	4

150	210	38	36	31	198	368	1400	1800	—	0.27	2.2	1.2	32930 X2	35.6	2.5	2	—	—	—	—	—	6	9	2.1	2
	210	38	38	30	260	510	1400	1800	3.87	0.33	1.8	1	32930	36.4	2.5	2	160	162	192	200	202	7	8	2.1	2
	225	48	45	38	292	525	1300	1700	6.2	0.37	1.6	0.9	32030 X2	47.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	225	48	48	36	368	635	1300	1700	6.25	0.46	1.3	0.7	32030	49.2	3	2.5	162	164	200	213	216	8	12	2.5	2.1
	225	59	59	46	460	875	1300	1700	7.98	0.36	1.7	0.9	33030	48.2	3	2.5	162	162	200	213	218	9	13	2.5	2.1
	270	49	45	38	450	645	1100	1500	10.8	0.44	1.4	0.8	30230	52.4	4	3	164	174	234	256	252	9	11	3	2.5
	270	77	73	60	720	1180	1100	1500	18.2	0.44	1.4	0.8	32230	65.4	4	3	164	168	226	256	256	8	17	3	2.5
	320	72	65	55	802	1090	950	1300	25.2	0.35	1.7	1	30330	60.6	5	4	165	190	273	302	294	9	17	4	3
	320	82	75	50	772	1070	950	1300	27.4	0.83	0.7	0.4	31330	100.1	5	4	167	173	251	302	302	9	32	4	3
	320	121	114	95									32330		5	4

160	220	38	36	31	218	405	1300	1700	3.79	0.27	2.2	1.2	32932 X2	36.0	2.5	2	—	—	—	—	—	6	9	2.1	2
	220	38	38	30	262	525	1300	1700	4.07	0.35	1.7	1	32932	38.7	2.5	2	170	170	199	210	214	7	8	2.1	2
	240	51	48	41	345	632	1200	1600	7.7	0.37	1.6	0.9	32032 X2	50.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	240	51	51	38	420	735	1200	1600	7.66	0.46	1.3	0.7	32032	52.6	3	2.5	172	175	213	228	231	8	13	2.5	2.1
	290	52	48	40	512	738	1000	1400	13.3	0.44	1.4	0.8	30232	55.5	4	3	174	189	252	276	271	9	12	3	2.5
	290	84	80	67	858	1430	1000	1400	23.3	0.44	1.4	0.8	32232	70.9	4	3	174	180	242	276	276	10	17	3	2.5
	340	75	68	58	878	1190	900	1200	29.5	0.35	1.7	1	30332	63.3	5	4	175	202	290	320	312	9	17	4	3
	340	121	114	95									32332		5	4
