单列圆锥滚子轴承 (GB/T 297

单列圆锥滚子轴承 (GB/T 297—2015)

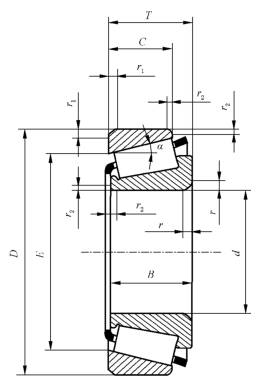

$说明: 说明: D:\yky\NEW07\7-2-79-02.files\image002.jpg$										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
65	90	17	17	14	45.5	73.2	3800	4800	0.295	0.35	1.7	0.9	32913	16.2	1	1	71	70	80	84	87	3	3	1	1
	100	23	22	19	67.0	102	3600	4500	0.63	0.35	1.7	0.9	32013 X2	21.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	100	23	23	17.5	82.8	128	3600	4500	0.620	0.46	1.3	0.7	32013	22.4	1.5	1.5	72	72	90	93	97	4	5.5	1.5	1.5
	100	27	27	21	98.0	158	3600	4500	0.732	0.35	1.7	1	33013	20.9	1.5	1.5	72	72	89	93	96	5	6	1.5	1.5
	110	34	34	26.5	142	220	3400	4300	1.30	0.39	1.6	0.9	33113	26.0	1.5	1.5	72	73	96	103	106	6	7.5	1.5	1.5
	120	24.75	23	20	120	152	3200	4000	1.13	0.4	1.5	0.8	30213	23.8	2	1.5	74	77	106	111	114	4	5	2	1.5
	120	32.75	31	27	160	222	3200	4000	1.55	0.4	1.5	0.8	32213	27.3	2	1.5	74	75	104	111	115	4	6	2	1.5
	120	41	41	32	202	282	3200	4000	1.99	0.39	1.5	0.9	33213	29.5	2	1.5	74	74	102	111	115	7	9	2	1.5
	140	36	33	28	195	242	2800	3600	2.44	0.35	1.7	1	30313	28.7	3	2.5	77	83	122	128	131	5	8	2.5	2.1
	140	36	33	23	165	202	2800	3600	2.37	0.83	0.7	0.4	31313	44.2	3	2.5	77	75	111	128	134	5	13	2.5	2.1
	140	51	48	39	260	350	2800	3600	3.51	0.35	1.7	1	32313	34.3	3	2.5	77	79	117	128	131	6	12	2.5	2.1

70	100	20	19	16	53.2	85.5	3600	4500	—	0.33	1.8	1	32914 X2	19.0	1	1	—	—	—	—	—	4	6	1	1
	100	20	20	16	70.8	115	3600	4500	0.471	0.32	1.9	1	32914	17.6	1	1	76	76	90	94	96	4	4	1	1
	110	25	24	20	83.8	128	3400	4300	0.85	0.34	1.8	1	32014 X2	23.0	1.5	1.5	—	—	—	—	—	5	7	1.5	1.5
	110	25	25	19	105	160	3400	4300	0.839	0.43	1.4	0.8	32014	23.8	1.5	1.5	77	78	98	103	105	5	6	1.5	1.5
	110	31	31	25.5	135	220	3400	4300	1.07	0.28	2	1	33014	22.0	1.5	1.5	77	79	99	103	105	5	5.5	1.5	1.5
	120	37	37	29	172	268	3200	4000	1.70	0.39	1.5	1.2	33114	28.2	2	1.5	79	79	104	111	115	6	8	2	1.5
	125	26.25	24	21	132	175	3000	3800	1.26	0.42	1.4	0.8	30214	25.8	2	1.5	79	81	110	116	119	4	5.5	2	1.5
	125	33.25	31	27	168	238	3000	3800	1.64	0.42	1.4	0.8	32214	28.8	2	1.5	79	79	108	116	120	4	6.5	2	1.5
	125	41	41	32	208	298	3000	3800	2.10	0.41	1.5	0.8	33214	30.7	2	1.5	79	79	107	116	120	7	9	2	1.5
	150	38	35	30	218	272	2600	3400	2.98	0.35	1.7	1	30314	30.7	3	2.5	82	89	130	138	141	5	8	2.5	2.1
	150	38	35	25	188	230	2600	3400	2.86	0.83	0.7	0.4	31314	46.8	3	2.5	82	80	118	138	143	5	13	2.5	2.1
	150	54	51	42	298	408	2600	3400	4.34	0.35	1.7	1	32314	36.5	3	2.5	82	84	125	138	141	6	12	2.5	2.1

75	105	20	20	16	78.2	125	3400	4300	0.490	0.33	1.8	1	32915	18.5	1	1	81	81	94	99	102	4	4	1	1
	115	25	24	20	85.2	135	3200	4000	0.88	0.35	1.7	0.9	32015 X2	24.0	1.5	1.5	—	—	—	—	—	5	7	1.5	1.5
	115	25	25	19	102	160	3200	4000	0.875	0.46	1.3	0.7	32015	25.2	1.5	1.5	82	83	103	108	110	5	6	1.5	1.5
	115	31	31	25.5	132	220	3200	4000	1.12	0.3	2	1	33015	22.8	1.5	1.5	82	83	103	108	110	6	5.5	1.5	1.5
	125	37	37	29	175	280	3000	3800	1.78	0.4	1.5	0.8	33115	29.4	2	1.5	84	84	109	116	120	6	8	2	1.5
	130	27.25	25	22	138	185	2800	3600	1.36	0.44	1.4	0.8	30215	27.4	2	1.5	84	85	115	121	125	4	5.5	2	1.5
	130	33.25	31	27	170	242	2800	3600	1.74	0.44	1.4	0.8	32215	30.0	2	1.5	84	84	115	121	126	4	6.5	2	1.5
	130	41	41	31	208	300	2800	3600	2.17	0.43	1.4	0.8	33215	31.9	2	1.5	84	83	111	121	125	7	10	2	1.5
	160	40	37	31	252	318	2400	3200	3.57	0.35	1.7	1	30315	32.0	3	2.5	87	95	139	148	150	5	9	2.5	2.1
	160	40	37	26	208	258	2400	3200	3.38	0.83	0.7	0.4	31315	49.7	3	2.5	87	86	127	148	153	6	14	2.5	2.1
	160	58	55	45	348	482	2400	3200	5.37	0.35	1.7	1	32315	39.4	3	2.5	87	91	133	148	150	7	13	2.5	2.1

80	110	20	20	16	79.2	128	3200	4000	0.514	0.35	1.7	0.9	32916	19.6	1	1	86	85	99	104	107	4	4	1	1
	125	29	27	23	102	162	3000	3800	1.18	0.34	1.8	1	32016 X2	26.0	1.5	1.5	—	—	—	—	—	5	8	1.5	1.5
	125	29	29	22	140	220	3000	3800	1.27	0.42	1.4	0.8	32016	26.8	1.5	1.5	87	89	112	117	120	6	7	1.5	1.5
	125	36	36	29.5	182	305	3000	3800	1.63	0.28	2.2	1.2	33016	25.2	1.5	1.5	87	90	112	117	119	6	7	1.5	1.5
	130	37	37	29	180	292	2800	3600	1.87	0.42	1.4	0.8	33116	30.7	2	1.5	89	89	114	121	126	6	8	2	1.5
	140	28.25	26	22	160	212	2600	3400	1.67	0.42	1.4	0.8	30216	28.1	2.5	2	90	90	124	130	133	4	6	2.1	2
	140	35.25	33	28	198	278	2600	3400	2.13	0.42	1.4	0.8	32216	31.4	2.5	2	90	89	122	130	135	5	7.5	2.1	2
	140	46	46	35	245	362	2600	3400	2.83	0.43	1.4	0.8	33216	35.1	2.5	2	90	89	119	130	135	7	11	2.1	2
	170	42.5	39	33	278	352	2200	3000	4.27	0.35	1.7	1	30316	34.4	3	2.5	92	102	148	158	160	5	9.5	2.5	2.1
	170	42.5	39	27	230	288	2200	3000	4.05	0.83	0.7	0.4	31316	52.8	3	2.5	92	91	134	158	161	6	15.5	2.5	2.1
	170	61.5	58	48	388	542	2200	3000	6.38	0.35	1.7	1	32316	42.1	3	2.5	92	97	142	158	160	7	13.5	2.5	2.1

85	120	23	22	29	74.2	125	3400	3800	0.73	0.26	2.3	1.3	32917 X2	21.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	120	23	23	18	96.8	165	3400	3800	0.767	0.33	1.8	1	32917	21.1	1.5	1.5	92	92	111	113	115	4	5	1.5	1.5
	130	29	27	23	105	170	2800	3600	1.25	0.35	1.7	0.9	32017 X2	27.0	1.5	1.5	—	—	—	—	—	5	8	1.5	1.5
	130	29	29	22	140	220	2800	3600	1.32	0.44	1.4	0.8	32017	28.1	1.5	1.5	92	94	117	122	125	6	7	1.5	1.5
	130	36	36	29.5	180	305	2800	3600	1.69	0.29	2.1	1.1	33017	26.2	1.5	1.5	92	94	118	122	125	6	6.5	1.5	1.5
	140	41	41	32	215	355	2600	3400	2.43	0.41	1.5	0.8	33117	33.1	2.5	2	95	95	122	130	135	7	9	2.1	2
	150	30.5	28	24	178	238	2400	3200	2.06	0.42	1.4	0.8	30217	30.3	2.5	2	95	96	132	140	142	5	6.5	2.1	2
	150	38.5	36	30	228	325	2400	3200	2.68	0.42	1.4	0.8	32217	33.9	2.5	2	95	95	130	140	143	5	8.5	2.1	2
	150	49	49	37	282	415	2400	3200	3.52	0.42	1.4	0.8	33217	36.9	2.5	2	95	95	128	140	144	7	12	2.1	2
	180	44.5	41	34	305	388	2000	2800	4.96	0.35	1.7	1	30317	35.9	4	3	99	107	156	166	168	6	10.5	3	2.5
	180	44.5	41	28	255	318	2000	2800	4.69	0.83	0.7	0.4	31317	55.6	4	3	99	96	143	166	171	6	16.5	3	2.5
	180	63.5	60	49	422	592	2000	2800	7.31	0.35	1.7	1	32317	43.5	4	3	99	102	150	166	168	8	14.5	3	2.5
