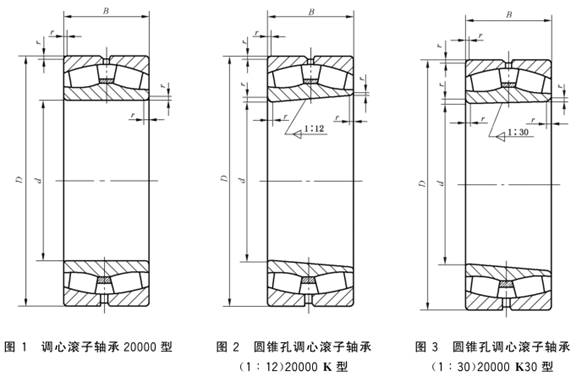

调心滚子轴承　(GB/T 288—2013)
					径向当量动载荷：当Fa/Fr≤e 时，Pr＝Fr+Y1Fa 　　　当Fa/Fr＞e 时，Pr＝0.67Fr+Y2Fa 　　　　　　　　 径向当量静载荷：P0r＝Fr+Y0Fa 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。 应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定 载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	Cr	C0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d2 ≈	D2 ≈	B0	r min	da min	Da max	ra max	e	Y1	Y2	Y0
160	240	60	522	890		1300	1700	9.43	23032	23032K		179.5	216.4	11.1	2.1	172	228	2.1	0.22	3.0	4.5	3.0
	240	80	670	1230		1100	1400	12.2	24032		24032K30	178.1	212.2	8.3	2.1	172	228	2.1	0.30	2.3	3.4	2.2
	270	86	868	1440		1000	1300	19.8	23132	23132K		186.5	234.5	13.9	2.1	172	258	2.1	0.30	2.3	3.4	2.2
	270	109	1068	1880		1000	1300	24.4	24132		24132K30	184.4	228.4	8.3	2.1	172	258	2.1	0.37	1.8	2.7	1.8
	290	80	870	1290		1200	1500	22.9	22232	22232K		191.9	251.4	13.9	3	174	276	2.5	0.26	2.6	3.8	2.5
	290	104	1120	1780		1100	1400	29.4	23232	23232K		189.1	244.9	13.9	3	174	276	2.5	0.34	2.0	2.9	1.9
	340	114	1172	1770		800	1000	51	22332	22332K		213	279.4	—	4	178	322	3	0.38	1.8	2.7	1.8
170	260	67	632	1100		1200	1600	12.8	23034	23034K		192.8	233.2	11.1	2.1	182	248	2.1	0.23	2.9	4.3	2.9
	260	90	812	1520		1000	1300	16.7	24034		24034K30	190.7	227.7	8.3	2.1	182	248	2.1	0.31	2.2	3.2	2.1
	280	88	925	1550		1000	1300	21.1	23134	23134K		195.5	244.4	13.9	2.1	182	268	2.1	0.29	2.3	3.5	2.3
	280	109	1098	1930		1000	1300	25.5	24134		24134K30	192.9	238.2	8.3	2.1	182	268	2.1	0.36	1.9	2.8	1.8
	310	86	1002	1500		1100	1400	28.1	22234	22234K		205.4	269.6	16.7	4	188	292	3	0.26	2.6	3.8	2.5
	310	110	1232	2030		900	1200	35.7	23234	23234K		205.7	264.4	13.9	4	188	292	3	0.34	2.0	3.0	2.0
	360	120	1295	2060		750	950	60	22334	22334K		227.4	319	—	4	188	342	3	0.39	1.7	2.6	1.7
180	250	52							23936	23936K					2
	280	74	738	1310		1200	1400	16.9	23036	23036K		206.1	248.9	13.9	2.1	192	268	2.1	0.24	2.8	4.2	2.8
	280	100	952	1820		950	1200	22.1	24036		24036K30	204.3	243.1	8.3	2.1	192	268	2.1	0.32	2.1	3.1	2.1
	300	96	1078	1830		900	1200	26.9	23136	23136K		208.5	260.9	13.9	3	194	286	2.5	0.30	2.3	3.4	2.2
	300	118	1242	2220		900	1200	32.0	24136		24136K30	207.8	256.4	11.1	3	194	286	2.5	0.36	1.9	2.8	1.8
	320	86	1038	1590		1100	1300	29.4	22236	22236K		215.7	280.1	16.7	4	198	302	3	0.25	2.7	3.9	2.6
	320	112	1315	2170		850	1100	37.9	23236	23236K		213.7	274.3	13.9	4	198	302	3	0.33	2.0	3.0	2.0
	380	126	1420	2270		700	900	70	22336	22336K		240.8	336.5	—	4	198	362	3	0.38	1.8	2.6	1.7
190	260	52							23938	23938K					2
	290	75	775	1380		1100	1400	17.7	23038	23038K		215.2	260	13.9	2.1	202	278	2.1	0.23	2.9	4.3	2.8
	290	100	1002	1910		900	1200	23.0	24038		24038K30	213.7	254.9	8.3	2.1	202	278	2.1	0.31	2.2	3.3	2.1
	320	104	1232	2120		850	1100	33.6	23138	23138K		222.6	279.2	13.9	3	204	306	2.5	0.30	2.2	3.3	2.2
	320	128	1448	2590		850	1100	40.2	24138		24138K30	219.3	271.6	11.1	3	204	306	2.5	0.37	1.8	2.7	1.8
	340	92							22236	22236K					4
	340	120	1488	2490		800	1100	46.1	23238	23238K		227.7	291.6	16.7	4	208	322	3	0.33	2.0	3.0	2.0
	400	132	1568	2530		670	850	81	22338	22338K		255	328.4	—	5	212	378	4	0.36	1.8	2.7	1.8
200	280	60							23940	23940K					2.1
	310	82	915	1650		1000	1300	22.7	23040	23040K		228.5	276.7	13.9	2.1	212	298	2.1	0.24	2.8	4.2	2.8
	310	109	1150	2220		850	1100	29.3	24040		24040K30	226.5	270.8	11.1	2.1	212	298	2.1	0.32	2.1	3.2	2.1
	340	112	1418	2460		800	1000	41.6	23140K	23140K		235.6	295.5	16.7	3	214	326	2.5	0.31	2.2	3.0	2.2
	340	140	1622	2950		800	1000	49.9	24140		24140K30	231.2	285.8	11.1	3	214	326	2.5	0.38	1.8	2.6	1.7
	360	98							22240	22240K					4
	360	128	1652	2790		750	1000	55.4	23240	23240K		240.7	307.8	16.7	4	218	342	3	0.34	2.0	3.0	2.0
	420	138	1680	2720		630	800	94	22340	22340K		267.4	371.3	—	5	222	398	4	0.38	1.8	2.7	1.7
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。
