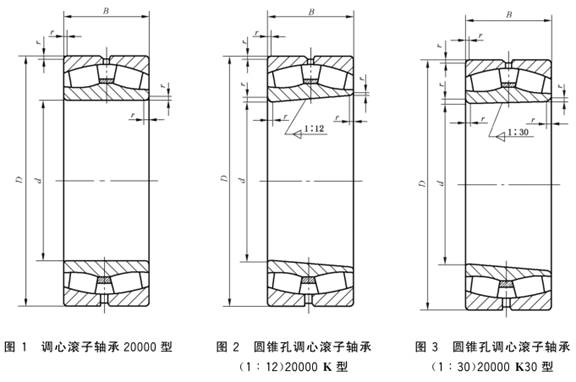

调心滚子轴承 (GB/T 288—2013)
					径向当量动载荷：当Fa/Fr≤e 时，Pr＝Fr+Y1Fa 　　　当Fa/Fr＞e 时，Pr＝0.67Fr+Y2Fa 　　　　　　　　 径向当量静载荷：P0r＝Fr+Y0Fa 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。 应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm			基本额定 载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	Cr	C0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d2 ≈	D2 ≈	B0	r min	da min	Da max	ra max	e	Y1	Y2	Y0
120	180	46	308	500		1800	2200	3.98	23024	23024K		133.5	162.2	5.5	2	130	170	2	0.23	2.9	4.4	2.9
	180	60	390	675		1500	2000	5.05	24024		24024K30	133.1	159.9	5.5	2	130	170	2	0.30	2.3	3.4	2.2
	200	62	462	722		1400	1800	7.67	23124	23124K		140.1	175.1	5.5	2	130	190	2	0.29	2.4	3.5	2.3
	200	80	590	998		1400	1800	9.65	24124		24122K30	138.2	170.2	5.5	2	130	190	2	0.37	1.8	2.7	1.8
	215	58	492	690		1700	2200	9.0	22224	22224K		143	187.9	11.1	2.1	132	203	2.1	0.26	2.6	3.9	2.6
	215	76	625	955		1300	1700	11.7	23224	23224K		141.5	182.7	8.3	2.1	132	203	2.1	0.34	2.0	3.0	2.0
	260	86	868	1160		1500	1900	22.2	22324	22324K		152.4	216.6	13.9	3	134	246	2.5	0.34	2.0	3.0	2.0
130	200	52	382	630		1700	2000	5.85	23026	23026K		148.1	180.5	5.5	2	140	190	2	0.23	2.9	4.3	2.8
	200	69	485	852		1400	1800	7.55	24026		24026K30	145.9	175.8	5.5	2	140	190	2	0.31	2.2	3.2	2.1
	210	64	495	802		1300	1700	8.49	23126	23126K		148	183.9	8.3	2	140	200	2	0.28	2.4	3.6	2.4
	210	80	600	1030		1300	1700	10.3	24126		24126K30	147.7	181.1	8.3	2	140	200	2	0.35	1.9	2.9	1.9
	230	64	578	832		1600	2000	11.2	22226	22226K		153.3	200.9	11.1	3	144	216	2.5	0.26	2.6	3.8	2.5
	230	80	695	1080		1200	1600	13.8	23226	23226K		152.2	196.4	8.3	3	144	216	2.5	0.33	2.0	3.0	2.0
	280	93	990	1340		1400	1800	27.5	22326	22326K		164.6	233.5	16.7	4	148	262	3	0.34	2.0	3.0	2.0
140	210	53	405	680		1600	1900	6.31	23028	23028K		158	190.4	8.3	2	150	200	2	0.22	3.0	4.5	2.9
	210	69	502	895		1300	1700	8.01	24028		24028K30	156.3	186.4	5.5	2	150	200	2	0.29	2.3	3.4	2.3
	225	68	552	905		1200	1600	10.2	23128	23128K		159.7	197.4	8.3	2.1	152	213	2.1	0.28	2.4	3.6	2.4
	225	85	688	1200		1200	1600	12.5	24128		24128K30	158.2	193.1	8.3	2.1	152	213	2.1	0.35	1.9	2.9	1.9
	250	68	658	955		1400	1700	14.2	22228	22228K		167.1	218.5	11.1	3	154	236	2.5	0.26	2.6	3.9	2.6
	250	88	835	1300		1100	1500	18.1	23228	23228K		164.2	212.6	11.1	3	154	236	2.5	0.34	2.0	3.0	2.0
	300	102	1160	1610		1300	1700	34.6	22328	22328K		177.4	250.3	16.7	4	158	282	3	0.34	2.0	2.9	1.9
150	225	56	445	750		1400	1800	7.74	23030	23030K		168.8	203	8.3	2.1	162	213	2.1	0.22	3.0	4.5	3.0
	225	75	585	1070		1200	1500	10.1	24030		24030K30	167.6	199.2	5.5	2.1	162	213	2.1	0.30	2.3	3.4	2.2
	250	80	758	1250		1100	1400	15.7	23130	23130K		173	216.5	11.3	2.1	162	238	2.1	0.30	2.3	3.4	2.2
	250	100	915	1600		1100	1400	19.0	24130		24130K30	171.7	211.6	8.3	2.1	162	238	2.1	0.37	1.8	2.7	1.8
	270	73	770	1130		1300	1600	18	22230	22230K		178.7	234.7	13.9	3	164	256	2.5	0.26	2.6	3.9	2.6
	270	96	972	1540		1100	1400	23.2	23230	23230K		177.1	228.8	11.1	3	164	256	2.5	0.34	2.0	3.0	1.9
	320	108	1305	1850		1200	1500	42	22330	22330K		189.8	266.3	16.7	4	168	302	3	0.34	2.0	3.0	1.9
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。
