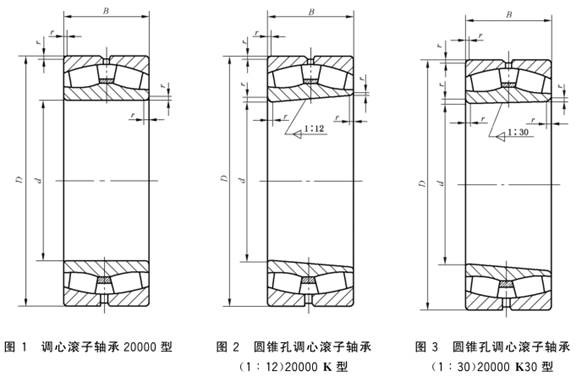

调心滚子轴承　 (GB/T 288—2013)
					径向当量动载荷：当Fa/Fr≤e 时，Pr＝Fr+Y1Fa 　　　当Fa/Fr＞e 时，Pr＝0.67Fr+Y2Fa 　　　　　　　 径向当量静载荷：P0r＝Fr+Y0Fa 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。 应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm			基本额定 载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	Cr	C0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d2 ≈	D2 ≈	B0	r min	da min	Da max	ra max	e	Y1	Y2	Y0
90	150	50							24018		24018K30				1.5
	160	40	258	338		2400	3000	3.38	22218	22218K		107.8	141	8.3	2	100	150	2	0.24	2.9	4.3	2.8
	160	52.4	338	482		1800	2400	4.4	23218	23218K		105.5	137.2	5.5	2	100	150	2	0.31	2.2	3.2	2.1
	190	43	328	420		1600	2200	6.17	21318	21318K		119.7	161	—	3	104	176	2.5	0.23	3.0	4.5	2.9
	190	64	495	640		2200	2600	8.63	22318	22318K		112.8	159.7	8.3	3	104	176	2.5	0.34	2.0	3.0	2.0
95	170	43	290	390		2200	2800	4.2	22219	22219K		113.5	148.5	8.3	2.1	107	158	2.1	0.24	2.8	4.2	2.7
	170	55.6							23219	23219K					2.1
	200	45	365	485		1700	2200	7.15	21319	21319K		129.7	171.9	—	3	109	186	2.5	0.22	3.1	4.6	3.0
	200	67	545	705		2000	2600	9.97	22319	22319K		118.5	168.2	8.3	3	109	186	2.5	0.34	2.0	3.0	2.0
100	150	37							23020	23020K					1.5		1.5
	150	50							24020		24020K30				1.5		2
	165	52	330	510		1700	2200	4.31	23120	23120K		115.5	144.3	5.5	2	110	155	2	0.29	2.3	3.5	2.3
	165	65							24120		24120K30
	180	46	332	435		2200	2600	5.01	22220	22220K		120.3	158.1	8.3	2.1	112	168	2.1	0.24	2.8	4.1	2.7
	180	60.3	432	630		1600	2200	6.52	23220	23220K		118.6	154.5	5.5	2.1	112	168	2.1	0.32	2.1	3.2	2.1
	215	47	395	530		1600	2000	8.81	21320	21320K		136.6	180.6	—	3	114	201	2.5	0.22	3.1	4.6	3.0
	215	73	635	832		1900	2400	12.8	22320	22320K		126.7	179.8	11.1	3	114	201	2.5	0.34	2.0	2.9	1.9
105	225	49	418	558		1500	1900	10.0	21321	21321K		140.4	186.3	—	3	119	211	2.5	0.22	3.1	4.5	3.0
110	170	45	280	452		2000	2400	3.68	23022	23022K		125.4	152.1	5.5	2	120	160	2	0.24	2.8	4.2	2.8
	170	60							24022		24022K30				2
	180	56	388	602		1600	2000	5.51	23122	23122K		126.4	157.9	5.5	2	120	170	2	0.29	2.4	3.5	2.3
	180	69	470	775		1600	2000	6.63	24122		24122K30	124.9	154.2	5.5	2	120	170	2	0.35	1.9	2.8	1.9
	200	53	420	588		1900	2400	7.32	22222	22222K		132.5	173.7	8.3	2.1	122	188	2.1	0.25	2.7	4.0	2.6
	200	69.8	535	800		1500	1900	9.46	23222	23222K		130.2	169.1	5.5	2.1	122	188	2.1	0.34	2.0	3.0	2.0
	240	50	472	635		1400	1800	11.8	21322	21322K		150.5	200.5	—	3	124	226	2.5	0.21	3.2	4.8	3.1
	240	80	735	968		1700	2200	17.5	22322	22322K		141	199.6	13.9	3	124	226	2.5	0.34	2.0	3.0	2.0
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。
