成对安装角接触球轴承　 (GB/T 292—2007)

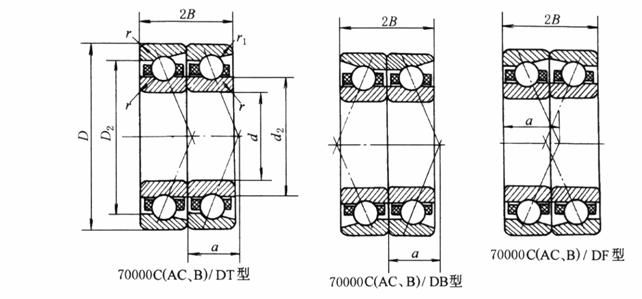

符合含义与应用 DT—成对串联安装 DB—成对背对背安装 DF—成对面对面安装							能承以径向载荷为主的径向、轴向联合载荷，也可承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置可承受任一方向的轴向载荷。生产厂按一定的预紧载荷要求，选配组合成对提供用户，用户安装紧固后，套圈和钢球处于预紧状态，提高了组合轴承的刚性。DB的刚性和承受倾覆力矩性能好，DF的刚性和承受倾覆力矩性能不如DB。

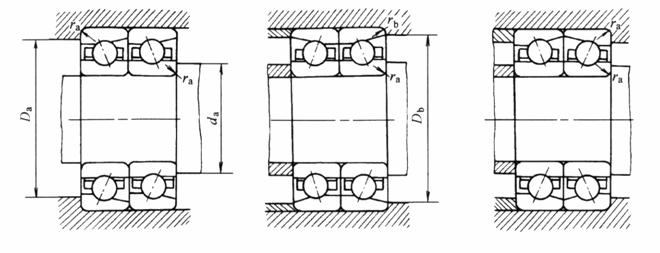

基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-¹		重量 /kg	轴承代号			其他尺寸/mm					安装尺寸/mm
d	D	2B	C_r	C_0r	脂	油	W≈	串联 70000 C (AC，B) /DT型	背对背 70000 C (AC，B) /DB型	面对面 70000 C (AC，B) /DF型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	D_b max	r_a max	r_b max
50	80	32	43.0	44.0	4500	6300	0.5	7010 C/DT	7010 C/DB	7010 C/DF	59.2	70.9	16.7	1	0.3	56	74	77.6	1	0.3
	80	32	40.8	42.0	4500	6300	0.5	7010 AC/DT	7010 AC/DB	7010 AC/DF	59.2	70.9	23.2	1	0.3	56	74	77.6	1	0.3
	90	40	69.2	64.0	4300	6000	0.92	7210 C/DT	7210 C/DB	7210 C/DF	62.4	77.7	19.4	1.1	0.6	57	83	85	1	0.6
	90	40	66.2	61.0	4300	6000	0.92	7210 AC/DT	7210 AC/DB	7210 AC/DF	62.4	77.7	26.3	1.1	0.6	57	83	85	1	0.6
	90	40	60.8	58.0	4300	6000	0.98	7210 B/DT	7210 B/DB	7210 B/DF	65.4	75.2	39.4	1.1	0.6	57	83	85	1	0.6
	110	54	110	96.0	3800	5300	2.3	7310 B/DT	7310 B/DB	7310 B/DF	74.2	88.8	47.5	2	1	60	100	104	2	1

55	90	36	60.2	64.0	4000	5600	0.76	7011 C/DT	7011 C/DB	7011 C/DF	66	79	18.7	1.1	0.6	62	83	85	1	0.6
	90	36	57.0	58.5	4000	5600	0.76	7011 AC/DT	7011 AC/DB	7011 AC/DF	66	79	25.9	1.1	0.6	62	83	85	1	0.6
	100	42	85.5	81.0	3800	5300	1.22	7211 C/DT	7211 C/DB	7211 C/DF	68.9	86.1	20.9	1.5	0.6	64	91	95	1.5	0.6
	100	42	81.8	77.0	3800	5300	1.22	7211 AC/DT	7211 AC/DB	7211 AC/DF	68.9	86.1	28.6	1.5	0.6	64	91	95	1.5	0.6
	100	42	74.8	72.0	3800	5300	1.3	7211 B/DT	7211 B/DB	7211 B/DF	72.4	83.4	43	1.5	0.6	64	91	95	1.5	0.6
	120	58	128	112	3400	4800	2.9	7311 B/DT	7311 B/DB	7311 B/DF	80.5	96.4	51.4	2	1	65	110	114	2	1

60	95	36	61.8	65.5	3800	5300	0.8	7012 C/DT	7012 C/DB	7012 C/DF	71.4	85.7	19.38	1.1	0.6	67	88	90	1	0.6
	95	36	58.6	63.0	3800	5300	0.8	7012 AC/DT	7012 AC/DB	7012 AC/DF	71.4	85.7	27.1	1.1	0.6	67	88	90	1	0.6
	110	44	98.8	97.0	3600	5000	1.6	7212 C/DT	7212 C/DB	7212 C/DF	76	94.1	22.4	1.5	0.6	69	101	105	1.5	0.6
	110	44	94.2	92.5	3600	5000	1.6	7212 AC/DT	7212 AC/DB	7212 AC/DF	76	94.1	30.8	1.5	0.6	69	101	105	1.5	0.6
	110	44	90.8	89.0	3600	5000	1.68	7212 B/DT	7212 B/DB	7212 B/DF	79.3	91.5	46.7	1.5	0.6	69	101	105	1.5	0.6
	130	62	145	135	3400	4500	3.7	7312 B/DT	7312 B/DB	7312 B/DF	87.1	104.2	55.4	2.1	1.1	72	118	123	2.1	1

65	100	36	64.8	71.0	3600	5000	0.86	7013 C/DT	7013 C/DB	7013 C/DF	75.3	89.8	20.1	1.1	0.6	72	93	95	1	0.6
	100	36	61.5	67.5	3600	5000	0.86	7013 AC/DT	7013 AC/DB	7013 AC/DF	75.3	89.8	28.2	1.1	0.6	72	93	95	1	0.6
	120	46	112	110	3400	4500	2	7213 C/DT	7213 C/DB	7213 C/DF	82.5	102.5	24.2	1.5	0.6	74	111	115	1.5	0.6
	120	46	108	105	3400	4500	2	7213 AC/DT	7213 AC/DB	7213 AC/DF	82.5	102.5	33.5	1.5	0.6	74	111	115	1.5	0.6
	120	46	102	105	3400	4500	2.1	7213 B/DT	7213 B/DB	7213 B/DF	88.4	101.2	51.1	1.5	0.6	74	111	115	1.5	0.6
	140	66	165	155	3000	4000	4.5	7313 B/DT	7313 B/DB	7313 B/DF	93.9	112.4	59.5	2.1	1.1	77	128	133	2.1	1

70	110	40	78.0	87.0	3400	4800	1.2	7014 C/DT	7014 C/DB	7014 C/DF	82	98	22.1	1.1	0.6	77	103	105	1	0.6
	110	40	74.2	83.0	3400	4800	1.2	7014 AC/DT	7014 AC/DB	7014 AC/DF	82	98	30.9	1.1	0.6	77	103	105	1	0.6
	125	48	115	120	3200	4300	2.2	7214 C/DT	7214 C/DB	7214 C/DF	89	109	25.3	1.5	0.6	79	116	120	1.5	0.6
	125	48	112	115	3200	4300	2.2	7214 AC/DT	7214 AC/DB	7214 AC/DF	89	109	35.1	1.5	0.6	79	116	120	1.5	0.6
	125	48	115	115	3200	4300	2.3	7214 B/DT	7214 B/DB	7214 B/DF	91.1	104.9	52.9	1.5	0.6	79	116	120	1.5	0.6
	150	70	185	175	2800	3600	5.5	7314 B/DT	7314 B/DB	7314 B/DF	100.9	120.5	63.7	2.1	1.1	82	138	143	2.1	1

75	115	40	80.2	93.0	3400	4500	1.26	7015 C/DT	7015 C/DB	7015 C/DF	88	104	22.7	1.1	0.6	82	108	110	1	0.6
	115	40	75.8	88.5	3400	4500	1.26	7015 AC/DT	7015 AC/DB	7015 AC/DF	88	104	32.2	1.1	0.6	82	108	110	1	0.6
	130	50	128	132	3000	4000	2.4	7215 C/DT	7215 C/DB	7215 C/DF	94	115	26.4	1.5	0.6	84	121	125	1.5	0.6
	130	50	122	125	3000	4000	2.4	7215 AC/DT	7215 AC/DB	7215 AC/DF	94	115	36.6	1.5	0.6	84	121	125	1.5	0.6
	130	50	118	125	3000	4000	2.6	7215 B/DT	7215 B/DB	7215 B/DF	96.1	109.9	55.5	1.5	0.6	84	121	125	1.5	0.6
	160	74	202	198	2600	3400	6.6	7315 B/DT	7315 B/DB	7315 B/DF	107.9	128.6	68.4	2.1	1.1	87	148	153	2.1	1

80	125	44	94.8	112	3200	4300	1.7	7016 C/DT	7016 C/DB	7016 C/DF	95.2	112.8	24.7	1.1	0.6	87	118	120	1	0.6
	125	44	90.0	105	3200	4300	1.7	7016 AC/DT	7016 AC/DB	7016 AC/DF	95.2	112.8	34.9	1.1	0.6	87	118	120	1	0.6
	140	52	145	155	2800	3600	2.9	7216 C/DT	7216 C/DB	7216 C/DF	100	122	27.7	2	1	90	130	134	2	1
	140	52	138	148	2800	3600	2.9	7216 AC/DT	7216 AC/DB	7216 AC/DF	100	122	28.9	2	1	90	130	134	2	1
	140	52	130	138	2800	3600	3.1	7216 B/DT	7216 B/DB	7216 B/DF	103.2	117.8	59.2	2	1	90	130	134	2	1
	170	78	218	220	2400	3400	7.8	7316 B/DT	7316 B/DB	7316 B/DF	114.8	136.8	71.9	2.1	1.1	92	158	163	2.1	1

85	130	44	102	120	3000	4000	1.78	7017 C/DT	7017 C/DB	7017 C/DF	99.4	117.6	25.4	1.1	0.6	92	123	125	1	0.6
	130	44	95.8	115	3000	4000	1.78	7017 AC/DT	7017 AC/DB	7017 AC/DF	99.4	117.6	36.1	1.1	0.6	92	123	125	1	0.6
	150	56	162	170	2600	3400	3.6	7217 C/DT	7217 C/DB	7217 C/DF	107.1	131	29.9	2	1	95	140	144	2	1
	150	56	152	162	2600	3400	3.6	7217 AC/DT	7217 AC/DB	7217 AC/DF	107.1	131	41.6	2	1	95	140	144	2	1
	150	56	150	162	2600	3400	3.9	7217 B/DT	7217 B/DB	7217 B/DF	110.1	126	63.3	2	1	95	140	144	2	1
	180	82	240	245	2400	3200	9.2	7317 B/DT	7317 B/DB	7317 B/DF	121.2	145.6	76.1	3	1.1	99	166	173	2.5	1

90	140	48	115	140	2800	3600	2.3	7018 C/DT	7018 C/DB	7018 C/DF	107.2	126.8	27.4	1.5	0.6	99	131	135	1.5	0.6
	140	48	110	132	2800	3600	2.3	7018 AC/DT	7018 AC/DB	7018 AC/DF	107.2	126.8	38.8	1.5	0.6	99	131	135	1.5	0.6
	160	60	198	210	2400	3400	4.5	7218 C/DT	7218 C/DB	7218 C/DF	111.7	138.4	31.7	2	1	100	150	154	2	1
	160	60	192	200	2400	3400	4.5	7218 AC/DT	7218 AC/DB	7218 AC/DF	111.7	138.4	44.2	2	1	100	150	154	2	1
	160	60	170	188	2400	3400	4.8	7218 B/DT	7218 B/DB	7218 B/DF	118.1	135.2	67.9	2	1	100	150	154	2	1
	190	86	255	275	2200	3000	10.8	7318 B/DT	7318 B/DB	7318 B/DF	128.6	153.2	80.2	3	1.1	104	176	183	2.5	1
注：GB/T 292－2007已删去成对双联角接触球轴承，但《全国滚动轴承产品样本》第2版仍保留，所以本表仍保留。
