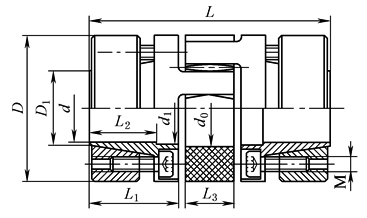

LMX-Z 胀套式梅花联轴器
LMX-Zn 型联轴器基本参数和主要尺寸
规格		14	16	19	24	25	35	40	42	45	50
额定转矩 /N·m		7.5	5	10	17	35	95	190	265	310	410
最高转速 /r·min^-^1		19000	14000	14000	10600	10600	8500	7100	6000	5600	5000
转动惯量 ×10^-^6/kg·m^2		11	37	46	136	201	438	1325	3003	5043	10020
主要尺寸 /mm	d	14	16	19	24	25	35	40	42	45	50
	D	32	37.5	50	50	55	65	80	95	105	120
	D1	17	20	23	28	30	40	46	52	52	55
	d0	10.5	18	18	27	30	38	46	51	60	68
	d1	17	19	22	29	30	40	46	55	60	72
	L	50	66	66	78	78	90	114	126	140	160
	L1	18.5	25	25	30	30	35	45	50	56	65
	L2	15.5	21	21	25	25	30	40	45	50	58
	L3	10	12	12	14	14	15	18	20	21	22
螺钉	型号	4-M3	6-M4		4-M5		8-M5	8-M6	4-M8		4-M10
	拧紧 力矩 MA/ N·m	1.89	3.05		8.5			14	35		69
质量/kg		0.08	0.16	0.19	0.33	0.44	0.64	1.32	2.23	3.09	4.74
注：1.其中 d 为最大尺寸值｡ 2.梅花弹性体的形状与LMX型相同｡ 3.生产厂家为北京古德高机电技术有限公司｡该公司还生产LMX-Zw型胀套式梅花联轴器｡
