LM型—基本型、LMD型—单法兰型、LMS型—双法兰型联轴器(GB/T 5272—2002)

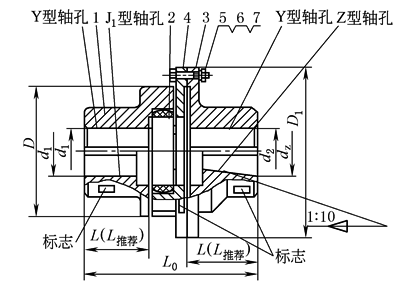

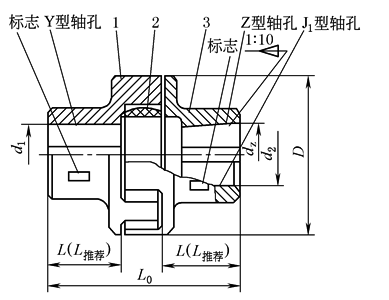

LM型—基本型									LMD型—单法兰型

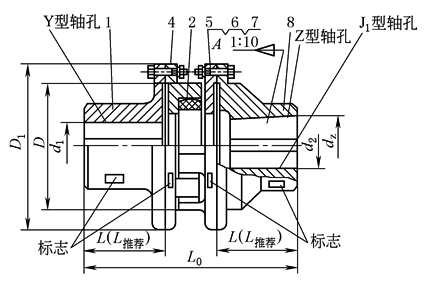

LMS型—双法兰型 1，3—半联轴器；2—梅花形弹性件；4—法兰连接件；5—螺栓；6—螺母；7—垫圈；8—制动轮
工作温度：-35~80℃ 标记方法： Y型轴孔、A型键槽的代号标记中可省略 联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略
基本参数和主要尺寸
型 号	公称转矩 Tn/N·m		许用转速np		轴孔直径 d1，d2，dz	轴孔长度			L0			D	D1	弹性 件型号	质量			转动惯量
	弹性件硬度		LM	LMD、 LMS		Y型	J1、Z型	L推荐	LM	LMD	LMS		LMD、 LMS		LM	LMD	LMS	LM	LMD	LMS
	a/HA	b/HD				L
	80±5	90±5	r·min^-1		mm										kg			kg·m^2
LM1 LMD1 LMS1	25	45	15300	8500	12，14	32	27	35	86	92	98	50	90		0.66	1.21	1.33	0.0002	0.0008	0.0013
					16，18，19	42	30
					20，22，24	52	38
					25	62	44
LM2 LMD2 LMS2	50	100	12000	7600	16，18，19	42	30	38	95	101.5	108	60	100		0.93	1.65	1.74	0.0004	0.0014	0.0021
					20，22，24	52	38
					25，28	62	44
					30	82	60
LM3 LMD3 LMS3	100	200	10900	6900	20，22，24	52	38	40	103	110	117	70	110		1.41	2.36	2.33	0.0009	0.0024	0.0034
					25，28	62	44
					30，32	82	60
LM4 LMD4 LMS4	140	280	9000	6200	22，24	52	38	45	114	122	130	85	125		2.18	3.56	3.38	0.002	0.005	0.0064
					25，28	62	44
					30，32，35，38	82	60
					40	112	84
LM5 LMD5 LMS5	350	400	7300	5000	25，28	62	44	50	127	138.5	150	105	150		3.60	6.36	6.07	0.005	0.0135	0.0175
					30，32，35，38	82	60
					40，42，45	112	84
LM6 LMD6 LMS6	400	710	6100	4100	30，32，35，38	82	60	55	143	155	167	125	185		6.07	10.77	10.47	0.0114	0.0329	0.0444
					40，42，45，48	112	84
LM7 LMD7 LMS7	630	1120	5300	3700	35*，38*	82	60	60	159	172	185	145	205		9.09	15.30	14.22	0.0232	0.0581	0.0739
					40*，42*，45，48，50，55	112	84
LM8 LMD8 LMS8	1120	2240	4500	3100	45*，48*，50，55，56			70	181	195	209	170	240		13.56	22.72	21.16	0.0468	0.1175	0.1493
					60，63，65	142	107
LM9 LMD9 LMS9	1800	3550	3800	2800	50*，55*，56*	112	84	80	208	224	240	200	270		21.40	34.44	30.70	0.1041	0.2333	0.2767
					60，63，65，70，71，75	142	107
					80	172	132
LM10 LMD10 LMS10	2800	5600	3300	2500	60*，63*，65*，70，71，75	142	107	90	230	248	268	230	305		32.03	51.36	44.55	0.2105	0.4594	0.5262
					80，85，90，95	172	132
					100	212	167
LM11 LMD11 LMS11	4500	9000	2900	2200	70*，71*，75*	142	107	100	260	284	308	260	350		49.52	81.30	70.72	0.4338	0.9777	1.1362
					80*，85*，90、95	172	132
					100，110，120	212	167
LM12 LMD12 LMS12	6300	12500	2500	1900	80*，85*，90*、95*	172	132	115	297	321	345	300	400		73.45	115.53	99.54	0.8205	1.751	1.9998
					100，110，120，125	212	167
					130	252	202
LM13 LMD13 LMS13	11200	2000	2100	1600	90*，95*	172	132	125	323	348	373	360	460		103.86	161.79	137.53	1.6718	3.3667	3.6719
					100*，110*，120*，125*	212	167
					130，140，150	252	202
LM14 LMD14 LMS14	12500	25000	1900	1500	100*，110*，120*，125*	212	167	135	333	358	383	400	500		127.59	196.32	165.25	2.499	4.8669	5.1581
					130*，140*，150	252	202
					160	302	242
注：1．质量、转动惯量按L推荐最小轴孔计算的近似值。 2．带*号轴孔直径可用于Z型轴孔。 3．a、b为弹性件两种不同材质、硬度的代号。 4．联轴器选用计算见“机械式联轴器选用计算”节，轴孔与轴的配合见表“圆柱形轴孔和键槽型式及尺寸”中表2和表“圆锥形轴孔和键槽型式及尺寸”中表2。轴孔和键槽型式见表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1。 5．生产厂家为河北省冀州市联轴器厂。
