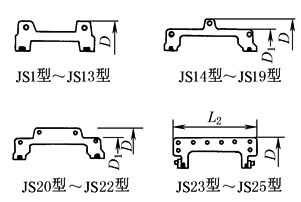

JS型—罩壳径向安装型(基本型)联轴器(JB/T 8869—2000)
					JS1型～JS22 型的罩壳用铝合金制造 JS23型～JS25 型的罩壳用钢制造
1、5—半联轴器；2—罩壳；3—蛇形弹簧；4—润滑孔
工作温度：-30～150℃。 标记方法： 联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型 号	公称转矩 Tn	许用转速 np	轴孔直径 d	轴孔长度 L		总长 L0	L2	D	D1	间隙 t	重 量	转动惯量	润滑油
	N·m	r·min^-1	mm								kg	kg·m^2	/kg
JS1	45	4500	18，19，20，22，24，25，28	47		97	66	95	—	3	1.91	0.00141	0.0272
JS2	140	4500	22，24，25，28，30，32，35	47		97	68	105	—	3	2.59	0.00223	0.0408
JS3	224	4500	25，28，30，32，35，38，40，42	50		103	70	115	—	3	3.36	0.00327	0.0544
JS4	400	4500	32，35，38，40，42，45，48，50	60		123	80	130	—	3	5.45	0.00727	0.068
JS5	630	4350	40，42，45，48，50，55，56	63		129	92	150	—	3	7.26	0.0119	0.0862
JS6	900	4125	48，50，55，56，60，63，65	76		155	95	160	—	3	10.44	0.0185	0.113
JS7	1800	3600	55，56，60，63，65，70，71，75，80	89		181	116	190	—	3	17.7	0.0451	0.172
JS8	3150	3600	65，70，71，75，80，85，90，95	98		199	122	210	—	3	25.42	0.0787	0.254
JS9	5600	2440	75，80，85，90，95，100，110	120		245	155	250	—	5	42.22	0.178	0.426
JS10	8000	2250	85，90，95，100，110，120	127		259	162	270	—	5	54.45	0.27	0.508
JS11	12500	2025	90，95，100，110，120，125，130，140	149		304	192	310	—	6	81.27	0.514	0.735
JS12	18000	1800	110，120，125，130，140，150，160，170	162		330	195	346	—	6	121	0.989	0.908
JS13	25000	1650	120，125，130，140，150，160，170，180，190，200	184		374	201	384	—	6	178	1.85	1.135
JS14	35500	1500	140，150，160，170，180，190，200	183		372	271	450	391	6	234.26	3.49	1.952
JS15	50000	1350	160，170，180，190，200，220，240	198		402	279	500	431	6	316.89	5.82	2.815
JS16	63000	1225	180，190，200，220，240，250，260，280	216		438	304	566	487	6	448.1	10.4	3.496
JS17	90000	1100	200，220，240，250，260，280，300	239		484	322	630	555	6	619.71	18.3	3.76
JS18	125000	1050	240，250，260，280，300，320	260		526	325	675	608	6	776.34	26.1	4.4
JS19	160000	900	280，300，320，340，360	280		566	355	756	660	6	1058.27	43.5	5.63
JS20	224000	820	300，320，340，360，380	305		623	432	845	751	13	1425.56	75.5	10.53
JS21	315000	730	320，340，360，380，400，420	325		663	490	920	822	13	1786.49	113	16.07
JS22	400000	680	340，360，380，400，420，440，450	345		703	546	1000	905	13	2268.64	175	24.06
JS23	500000	630	360，380，400，420，440，450，460，480	368		749	648	1087	—	13	2950.82	339	33.82
JS24	630000	580	400，420，440，450，460	401		815	698	1180	—	13	3836.3	524	50.17
JS25	800000	540	420，440，450，460，480，500	432		877	762	1260	—	13	4686.19	711	67.24
注：1.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 2.质量、转动惯量按无孔计算。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。
