SWC 型万向联轴器的布置与选用计算 |
|||||||
(1)布置 整体叉头十字轴式万向联轴器由两个万向节和一根中间轴所构成,如下图所示。为使主、从动轴的角速度相等,即ω1=ω2,须满足下列三个条件: ① 中间轴与主、从动轴间的节点倾角相等,即β1=β2; ② 中间轴两端的叉头面位于同一平面内; ③ 主、从动轴与中间轴三轴的中心线在同一平面内。 万向联轴器的安装型式按其轴线相互位置,一般为Z型(如下图a所示)和W型(如下图b所示)。 图1 1,2—万向节;3—中间轴 |
|||||||
(2)万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。 计算转矩由式(1)、式(2)和式(3)求出: 式中 T—— 理论转矩,N·m; Tc—— 计算转矩,N·m; Pw—— 驱动功率,kW; Pn—— 驱动功率,马力; n—— 工作转速,r/min; K—— 工作情况系数。见表1。 |
|||||||
表1 工作情况系数K |
|||||||
载荷性质 |
设 备 名 称 |
K |
|||||
轻冲击载荷 |
发电机、离心机、通风机、木工机械、皮带运输机、造纸机 |
1.1~1.3 |
|||||
中冲击载荷 |
压缩机(多缸)、活塞泵(多柱塞)、小型型钢轧机、连续线材轧机、运输机械主传动 |
1.3~1.8 |
|||||
重冲击载荷 |
船舶驱动、运输辊道、连续管轧机、连续工作辊道、中型型钢轧机、压缩机(单缸)、活塞泵(单柱塞)、搅拌机、压力机、矫直机、起重机主传动、球磨机 |
2~3 |
|||||
特重冲击载荷 |
起重机辅助传动、破碎机、可逆工作辊道、卷取机、破鳞机、初轧机 |
3~5 |
|||||
极重冲击载荷 |
机架辊道、厚板剪切机 |
6~15 |
|||||
一般情况下按传递转矩和轴承寿命选择万向联轴器,但也可根据机械设备的具体使用要求,只校核强度或轴承寿命。 a.强度校核 按式(4)进行强度校核。 Tc≤Tn 或 Tc≤Tf 或 Tc≤Tp (4) 式中 Tc—— 计算转矩,N·m; Tn—— 公称转矩,N·m; Tf—— 在交变载荷下按疲劳强度所允许的转矩,N·m; Tp—— 在脉动载荷下按疲劳强度所允许的转矩,Tp=1.45Tf,N·m。 b.轴承寿命校核 按式(5)进行轴承寿命校核。 式中 LN—— 使用寿命,h; n—— 工作转速,r/mim; β—— 工作时的节点倾角,(°); T—— 理论转矩,kN·m; K1—— 原动机系数;电动机:K1=1;柴油机:K1=1.2; KL—— 轴承容量系数,见表2。 |
|||||||
表2 轴承容量系数 KL |
|||||||
型 号 |
KL |
型 号 |
KL |
型 号 |
KL |
||
SWC 100 |
0.26×10-3 |
SWC 250 |
9.97 |
SWC 440 |
3010 |
||
SWC 120 |
0.92×10-3 |
SWC 285 |
35.9 |
SWC 490 |
8.58×103 |
||
SWC 150 |
0.18×10-1 |
SWC 315 |
108 |
SWC 550 |
23.68×103 |
||
SWC 180 |
0.66 |
SWC 350 |
370 |
SWC 620 |
77.68×103 |
||
SWC 225 |
1.99 |
SWC 390 |
1010 |
|
|
||
当水平、垂直面间同时有节点倾角时,其合成节点倾角按式(6)计算: 式中 β—— 合成节点倾角,(°); β1—— 水平面的节点倾角,(°); β2—— 垂直面的节点倾角,(°)。 |
|||||||

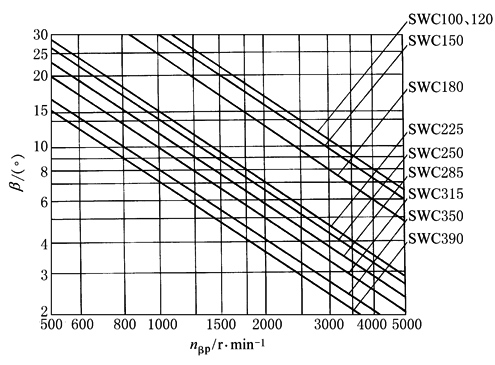

万向联轴器除按转矩、寿命选择外,当回转直径小于(或等于)390mm时,还应按式(7)、式(8)校核最大转速: nmax≤nβp (7) nmax≤nLp (8) 式中 nmax—— 最大工作转速,r/min; nβp—— 与工作倾角有关的最大许用转速(见下图a),r/min; nLp—— 与工作长度有关的最大许用转速(见下图b),r/min。 (a) 与工作倾角有关的最大许用转速 (b) 与工作长度有关的最大许用转速 图2 |
|||||||
